OIS-330-1020p-X-TU

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-330系列, 1020nm波长
供应商型号: 1736265
供应商: 海外现货
标准整包数: 100

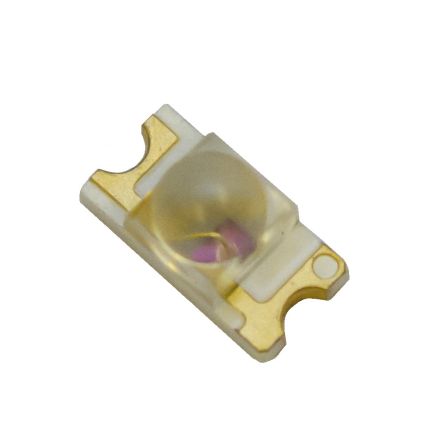

OSA OPTO LIGHT 发光二极管 OIS-330-1020p-X-TU

OIS-330-1020p-X-TU概述

    OSA Opto Light GmbH OIS-330 1020p 技术手册

    产品简介


    OIS-330 1020p 是一款专为高精度光学应用设计的发光二极管(LED)。该LED采用顶部带有透镜的设计,使得安装更加方便,并且允许从印刷电路板背面进行安装。这种LED具有40°的视场角,非常适合于各种传感器、照明设备及显示器的应用场景。此外,其紧凑的1206封装使其能够轻松集成到多种空间受限的应用环境中。

    技术参数


    - 尺寸:3.2mm (长) x 1.6mm (宽) x 1.9mm (高)
    - 视场角:40°
    - 封装类型:1206
    - 电路基板材料:玻璃纤维层压环氧树脂
    - 电气特性:
    - 正向电压 (Uf):1.23 - 1.40 V
    - 正向电流 (If):最大 50 mA
    - 最大反向电压 (UR):5 V
    - 热阻 (Rth JA):450 K/W
    - 工作温度范围:-40°C 至 +85°C
    - 光学特性:
    - 峰值波长 (λP):1005 - 1030 nm
    - 半宽度 (Δλ):38 nm
    - 辐射强度 (Ie):5.60 - 9.50 mW/sr

    产品特点和优势


    OIS-330 1020p 的独特功能包括其带透镜的设计,便于安装且能提高光的分布效果。此外,它的ROHS和REACH合规性确保了环境友好性和安全性。OIS-330 1020p 可以承受高达50mA的正向电流,同时具备高达450 K/W的热阻特性,能够在高温环境下稳定工作。这些特点使其成为高可靠性要求场合的理想选择。

    应用案例和使用建议


    OIS-330 1020p 主要应用于需要精确控制光分布的场景,如汽车前照灯、指示灯、消费类电子产品中的背光模块以及各种工业和医疗设备中的光源。对于需要高精度光强度的应用,用户可以考虑将LED分组选型以获得更稳定的输出。
    使用建议:
    - 在高温环境中使用时,需注意散热,避免过热导致损坏。
    - 安装时请遵循推荐的焊接条件,避免过高的焊接温度对LED造成损伤。

    兼容性和支持


    OIS-330 1020p 与常见的SMT(表面贴装技术)设备兼容,易于集成到现有的制造流程中。此外,OSA Opto Light GmbH提供了详尽的技术支持文档和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:如何避免LED在焊接过程中受到热损伤?
    解决方案:严格遵循推荐的焊接曲线进行焊接,如使用无铅焊料时的焊接曲线,并控制焊接温度不超过300°C。
    2. 问题:在高温环境下LED的辐射强度会下降吗?
    解决方案:由于热效应,辐射强度可能随温度上升而有所降低。为了保持稳定的性能,建议使用合适的散热措施。

    总结和推荐


    OIS-330 1020p 是一款集高精度和可靠性于一身的LED,适用于需要严格光控制的各种应用场合。其独特的透镜设计和良好的电气特性使其在市场上具有显著的竞争优势。我们强烈推荐在对光控制有高要求的应用中使用这款LED。
    本文档由 OSA Opto Light GmbH 提供,版权所有 © 2017。更多详细信息可访问官网 [www.osa-opto.com](http://www.osa-opto.com)。

OIS-330-1020p-X-TU参数

参数
波长 1.02μm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆顶
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-330-1020p-X-TU厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-330-1020p-X-TU数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-330-1020p-X-TU OIS-330-1020p-X-TU数据手册

OIS-330-1020p-X-TU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 57.2505
200+ ¥ 55.8186
400+ ¥ 54.9604
库存: 0
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
