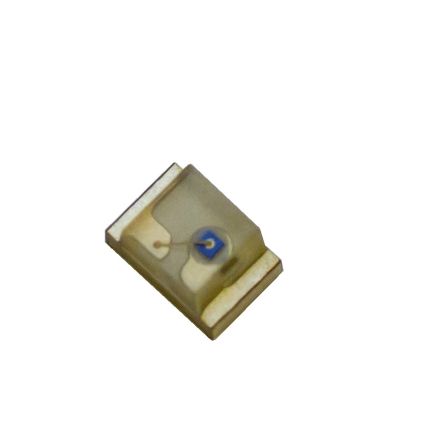

OIS-170-675-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-170系列, 675nm波长
供应商型号: 1736310P
供应商: 海外现货
标准整包数: 10
OSA OPTO LIGHT 发光二极管 OIS-170-675-X-T

OIS-170-675-X-T概述


    产品简介


    红外光光电二极管(OIS-170)
    OIS-170是一款基于0805封装的红外光电二极管,具有广泛的应用范围。它特别适用于需要高精度、高可靠性的红外光检测和控制系统。主要功能包括检测红外光信号,输出相应的电信号。OIS-170因其紧凑的设计和优异的电气特性,在各种工业、消费电子和医疗设备中都有广泛应用。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 发射颜色 | 红外光 | - | - | - | - |
    | 正向电压(If = 20 mA) 1.82 | 2.00 | 2.00 | V |
    | 峰值波长(If = 20 mA) 665 | 675 | 685 | nm |
    | 半峰全宽(If = 20 mA) - | 24 | - | nm |
    | 辐射强度(If = 20 mA) 0.56 | 1.00 | 1.00 | mW/sr |
    | 反向电流(UR = 5V) - | - | 100 | μA |
    最大额定值
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 正向电流(连续) - | - | 50 | mA |
    | 正向电流(脉冲) - | - | 100 | mA |
    | 反向电压 - | - | 5 | V |
    | 热阻 - | - | 500 | K/W |
    | 工作温度 -40 | - | 85 | °C |
    | 存储温度 -40 | - | 85 | °C |

    产品特点和优势


    OIS-170红外光电二极管具有多项显著特点:
    - 高灵敏度:能在广泛的电流范围内提供稳定的光信号转换。
    - 耐用性:符合RoHS和REACH标准,环保且可靠。
    - 低功耗:正向电流低至1.82V,确保高效的能量利用率。
    - 易于焊接:采用金锡合金焊盘,便于自动化生产线操作。

    应用案例和使用建议


    OIS-170适用于多种应用场合,例如红外遥控器接收器、安防监控系统、自动感应灯等。在实际使用中,建议考虑以下几点:
    - 匹配合适电路:选择适当的驱动电流以确保最佳性能。
    - 散热管理:在高功率应用中注意散热,避免因过热导致性能下降。
    - 防护措施:对于长期稳定运行,建议对产品进行定期检查和校准。

    兼容性和支持


    OIS-170红外光电二极管支持多种电路和设备集成。厂商提供了详细的使用指南和技术支持,确保客户能够顺利地将产品应用于各种场景。

    常见问题与解决方案


    1. 反向电流过大
    - 解决方案:检查电路连接是否有短路现象,必要时更换新的二极管。
    2. 辐射强度不符合预期
    - 解决方案:确认测试条件是否符合规定要求,如需进一步调整,可以请求厂商进行分选。
    3. 焊接后效果不佳
    - 解决方案:遵循正确的焊接工艺参数,如温度和时间控制,同时确保设备处于良好状态。

    总结和推荐


    OIS-170红外光电二极管凭借其高灵敏度、可靠性及兼容性,为各类应用提供了理想的解决方案。无论是消费电子产品还是专业工业设备,OIS-170都能满足高性能要求。强烈推荐在需要红外光检测的应用中使用OIS-170,确保您的项目达到预期效果。

OIS-170-675-X-T参数

参数
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 方形
波长 675nm
长*宽*高 1.9mm*1.2mm*1.2mm
通用封装 0805
安装方式 贴片安装

OIS-170-675-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-170-675-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-170-675-X-T OIS-170-675-X-T数据手册

OIS-170-675-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
