OIS-330-740-X-TU

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-330系列, 740nm波长
供应商型号: 1736320
供应商: 海外现货
标准整包数: 10

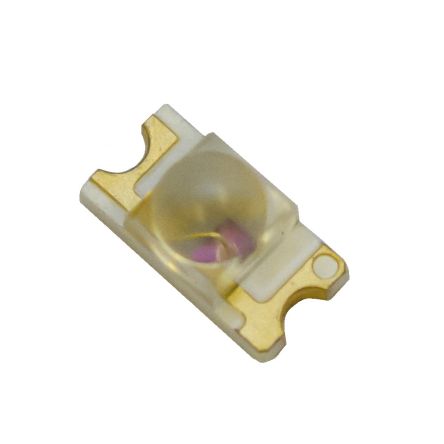

OSA OPTO LIGHT 发光二极管 OIS-330-740-X-TU

OIS-330-740-X-TU概述


    产品简介


    OIS-330 740红外LED
    OIS-330 740是一款基于1206封装尺寸的小型红外LED,适用于各种光电子产品。这款红外LED具有镜头,允许从PCB背面安装。它的视场角为40°,非常适合应用于需要红外信号传输的场景,如遥控器、安防监控系统等。

    技术参数


    - 封装尺寸: 1206
    - 尺寸: 3.2(L) x 1.6(W) x 1.9(H) mm
    - 电路基板: 玻璃纤维层压环氧树脂
    - ROHS 和 REACH认证: 符合环保要求
    - 可焊性: 无铅焊料,焊盘镀金
    - 包装: 8毫米吹塑带,阴极朝向运输穿孔
    - 分类: 按照光强分为不同的类别
    - 包装方式: 可以是面朝上(TU)或面朝下(TD)
    - 典型电光特性
    - 发射颜色: 红外线
    - 正向电压(Uf): 1.70 ~ 2.00 V @ 30 mA
    - 峰值波长(λP): 730 ~ 750 nm @ 30 mA
    - 半峰全宽(Δλ): 25 nm @ 30 mA
    - 辐射强度(Ie): 4.5 ~ 8.0 mW/sr @ 30 mA
    - 反向电流(IR): 100 μA @ 5 V
    - 最大额定值
    - 正向电流(IF,max): 30 mA
    - 脉冲正向电流(IF,pulse): 150 mA @ tp ≤ 100μs, =1:10
    - 反向电压(UR): 5 V
    - 热阻(Rth JA): 450 K/W
    - 工作温度(Top): -40 ~ +85 °C
    - 存储温度(TSt): -40 ~ +85 °C

    产品特点和优势


    - 小型化设计: 1206封装尺寸使其非常适用于空间有限的应用场合。
    - 高可靠性: 通过ROHS和REACH认证,确保环保合规。
    - 高精度分类: 光强分类确保一致性,适用于对光强要求高的应用。
    - 多种包装选择: 面朝上或面朝下的包装方式提供了灵活的应用选项。

    应用案例和使用建议


    应用案例
    - 遥控器: 红外LED广泛应用于各种遥控器,提供稳定的信号传输。
    - 安防监控: 在安防摄像头中,红外LED用于夜间或暗处的照明和信号传输。
    使用建议
    - 环境温度: 注意工作温度范围限制,避免高温环境下使用,以免影响性能和寿命。
    - 热管理: 考虑到较高的热阻(450 K/W),需注意散热措施,防止过热导致损坏。

    兼容性和支持


    - 兼容性: 适用于标准SMD贴片工艺,兼容大多数通用SMT设备。
    - 技术支持: 厂商提供详尽的技术文档和售后支持,确保用户能够快速解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 红外LED无法正常点亮
    - 解决办法: 检查正负极连接是否正确,确认电源电压是否符合要求。

    - 问题2: 发射强度不足
    - 解决办法: 确认红外LED的工作电流是否达到规定值,检查是否有外部因素干扰。

    总结和推荐


    综合评估
    OIS-330 740 红外LED凭借其小巧的封装、高可靠性和多样化的光强分类,适用于各类需要红外信号传输的应用场合。其广泛的兼容性及良好的热管理和技术支持使其成为市场上极具竞争力的产品之一。
    推荐使用
    我们强烈推荐OIS-330 740 红外LED用于需要精确光强控制且需要小型化解决方案的应用场景。无论是家用遥控器还是专业安防监控系统,这款产品都是理想的选择。

OIS-330-740-X-TU参数

参数
Vf-正向电压 -
透镜形状 圆顶
波长 740nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-330-740-X-TU厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-330-740-X-TU数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-330-740-X-TU OIS-330-740-X-TU数据手册

OIS-330-740-X-TU封装设计

查看详情并下载
Symbol
Footprint
3D Model
