OCI-440-IT940-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OCI-440系列, 940nm波长
供应商型号: 1736352
供应商: 海外现货
标准整包数: 1
OSA OPTO LIGHT 发光二极管 OCI-440-IT940-X-T

OCI-440-IT940-X-T概述


    产品简介

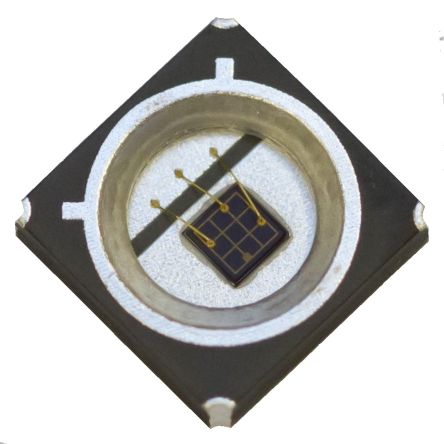

    OCI-440 IT940 是一款高功率陶瓷红外LED,由OSA Opto Light GmbH生产。该产品采用AlN(氮化铝)陶瓷作为电路基板,具有小型化设计(3.8x3.8x1.0mm),且完全符合RoHS和REACH标准,适用于各种需要红外光源的应用场合,如工业自动化、安防监控和医疗设备等。


    技术参数




    - 尺寸:3.8(L) x 3.8(W) x 1.0(H) mm
    - 封装材料:AlN陶瓷
    - 最大正向电流:500mA(脉冲:1000mA)
    - 反向电压:5V
    - 热阻:10 K/W
    - 工作温度范围:-40°C到+85°C
    - 存储温度范围:-40°C到+85°C
    - 发射颜色:红外光
    - 正向电压:1.40-1.80V @ 350mA
    - 峰值波长:925-955nm @ 350mA
    - 半峰全宽(FWHM):30nm @ 350mA
    - 辐射强度:45-62mW/sr @ 350mA
    - 反向电流:100μA @ 5V


    产品特点和优势




    OCI-440 IT940 的主要特点包括其高功率输出、稳定的光学性能、以及优良的机械强度。它采用无铅焊料,表面镀银,确保了焊接的可靠性和电气性能。这些特点使得OCI-440 IT940特别适合在恶劣环境下工作,并能保证长期稳定运行。此外,产品按发光强度分类,确保了每个批次的一致性和可靠性。


    应用案例和使用建议




    OCI-440 IT940 通常用于工业自动化设备中的红外传感器、安防系统的监控摄像头以及医疗设备中的红外测温仪。根据技术手册中的应用示例,我们可以看出OCI-440 IT940 在不同领域的广泛应用。为了最大限度地发挥其性能,建议用户在设计电路时充分考虑散热措施,以避免因过热导致的性能下降。


    兼容性和支持




    OCI-440 IT940 支持无铅焊接工艺,推荐使用专用的焊接垫进行焊接。同时,产品提供详细的安装和焊接指导,包括红外回流焊接曲线,以便用户轻松完成组装过程。OSA Opto Light GmbH 还提供了全面的技术支持,确保用户能够正确使用产品。


    常见问题与解决方案




    1. 问:产品如何保存才能延长使用寿命?
    - 答:产品应储存在密封塑料袋中,并放置干燥剂,储存温度不超过30°C,湿度不超过60%。在打开包装后,欧洲地区的货架寿命为12个月,其他地区为6个月。

    2. 问:如何确认产品的发光强度等级?
    - 答:OCI-440 IT940按发光强度分为不同的等级,具体可以参阅订购代码部分。所有产品均经过100%自动测试,精度达到±11%。

    3. 问:如何正确焊接OCI-440 IT940?
    - 答:建议使用25W烙铁,在300°C下焊接3秒。如果采用无铅焊料,需遵循特定的焊接曲线以确保良好的焊接效果。


    总结和推荐




    OCI-440 IT940 是一款高性能、高可靠性的陶瓷红外LED,适用于多种工业和消费级应用。其出色的电气特性和机械稳定性使其成为市场上的佼佼者。考虑到其广泛应用的适用性和优良的性能,强烈推荐使用OCI-440 IT940来满足您的红外光源需求。

OCI-440-IT940-X-T参数

参数
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形
波长 940nm
测试电流 -
长*宽*高 3.8mm*3.8mm*900μm
通用封装 1515
安装方式 贴片安装

OCI-440-IT940-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OCI-440-IT940-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OCI-440-IT940-X-T OCI-440-IT940-X-T数据手册

OCI-440-IT940-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.2605
25+ ¥ 68.2357
50+ ¥ 66.7805
库存: 0
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
