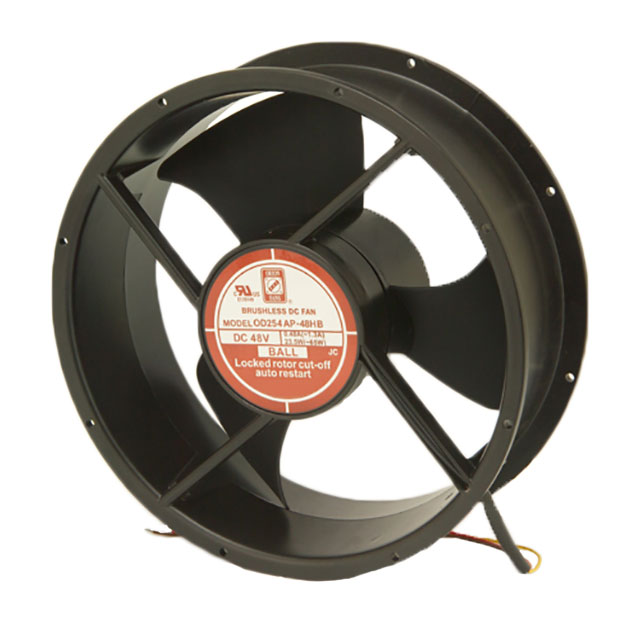

OD254AP-24HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: 4153804
供应商: element14
标准整包数: 1
ORION FANS 风扇和热管理 OD254AP-24HB10A

OD254AP-24HB10A概述

    OD254 系列 DC 风扇技术手册



    产品简介




    OD254 系列 DC 风扇是一款高效率、高性能的产品,适用于各种工业和商业应用。它采用直径为 254 mm(10.0英寸) x 89 mm(3.50英寸)的设计,采用铝合金材质制成,具有卓越的耐用性和散热能力。此外,OD254 系列还提供多种配置选项,以满足不同客户的需求,如测速器、报警功能、热敏电阻速度控制和 PWM 速度控制等。


    技术参数




    - 尺寸:254 x 89 毫米(10.0" x 3.50")
    - 材质:铝合金(可选)
    - 电压范围:12V, 24V, 48V
    - 额定电流:见下表
    - 转速(RPM):参见下表
    - 风量(CFM):参见下表
    - 重量:约 4.0 磅
    - 使用寿命(L10):球轴承型:40,000 小时(60°C)
    - 工作温度范围:球轴承型:-20°C 至 +75°C;扩展型:-40°C 至 +90°C
    - 绝缘阻抗:10MΩ(500VDC)
    - 泄漏电流:最大 500 微安(500VAC)
    - 认证:RoHS 合规

    | 型号 | 转速(RPM) | 风量(CFM) | 静压(英寸水柱) | 电压(V) | 电流范围(A) | 功率(W) | 噪音水平(dBA) |
    |-------------|--------------|-------------|------------------|-----------|---------------|-----------|-----------------|
    | OD254AP-12H | 2400 | 830 | 60 | 12 | 9~13 | 65 | 5.4 |
    | OD254AP-12M | 2000 | 690 | 47 | 12 | 9~13 | 23 | 4.2 |
    | OD254AP-12L | 1650 | 550 | 39 | 12 | 8~14 | 13 | 1.9 |
    | OD254AP-24H | 2500 | 850 | 64 | 24 | 16~27 | 64 | 2.65 |
    | OD254AP-24M | 2000 | 690 | 47 | 24 | 16~27 | 24 | 2.1 |
    | OD254AP-24L | 1650 | 550 | 39 | 24 | 16~27 | 13 | 0.97 |
    | OD254AP-48H | 2500 | 850 | 64 | 48 | 24~53 | 62 | 1.3 |
    | OD254AP-48M | 2000 | 690 | 47 | 48 | 24~53 | 24 | 1.03 |
    | OD254AP-48L | 1650 | 550 | 39 | 48 | 24~56 | 15 | 0.48 |


    产品特点和优势




    - 高可靠性:采用铝合金外壳和高性能球轴承设计,保证长期稳定运行。
    - 低噪音:采用先进的空气动力学设计,运行时噪音低至仅几 dBA。
    - 宽工作温度范围:能够适应极端工作环境,确保在-40°C至+90°C的温度范围内正常运行。
    - 多功能配置:提供多种速度控制和报警功能选项,以满足不同应用场景的需求。
    - 环保合规:符合 RoHS 认证,对环境友好。


    应用案例和使用建议




    OD254 系列 DC 风扇广泛应用于服务器机房、通信基站、医疗设备、工业控制系统等领域。在安装时,应注意避免风扇进风口被堵塞,以保持最佳通风效果。对于需要更高可靠性要求的应用场景,可以考虑加装额外的冷却系统。


    兼容性和支持




    - 兼容性:OD254 系列 DC 风扇与大多数标准工业设备兼容,适合用于各种控制系统和散热需求。
    - 支持和服务:提供全面的技术支持服务,包括安装指南、使用手册和技术咨询服务。


    常见问题与解决方案




    - Q1: 风扇无法启动?
    - A1: 检查电源连接是否正确,确认输入电压是否匹配型号要求。
    - Q2: 风扇运行时噪音较大?
    - A2: 确认风扇固定牢固且无杂物堵塞进出风口。
    - Q3: 风扇过热?
    - A3: 检查周围环境是否有足够的通风空间,并确认风扇的额定功率与应用负载匹配。


    总结和推荐




    OD254 系列 DC 风扇凭借其卓越的性能和广泛的适用性,在各类工业和商业环境中表现出色。无论是从可靠性、耐久性还是多功能性方面来看,这款风扇都是一个理想的选择。我们强烈推荐此产品给寻求高效散热解决方案的专业用户。

OD254AP-24HB10A参数

参数
长*宽*高 89mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 散装

OD254AP-24HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD254AP-24HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD254AP-24HB10A OD254AP-24HB10A数据手册

OD254AP-24HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
