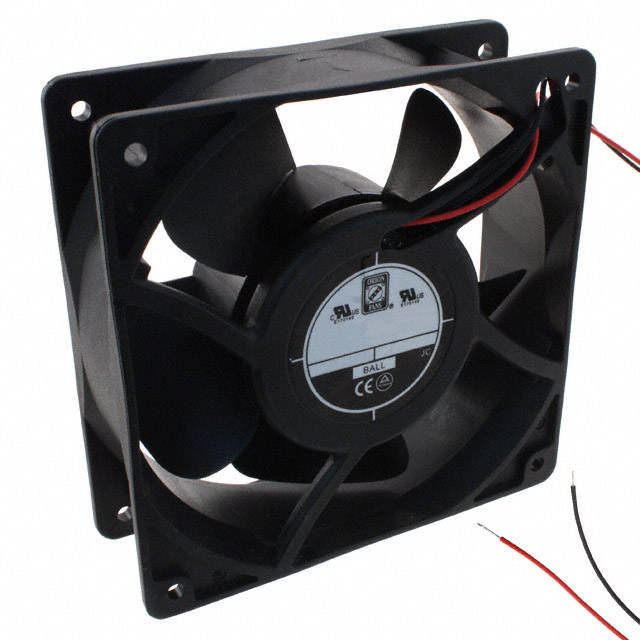

OD1238-24HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 105CFM 43dB 120 X 120 X 38.5mm High Speed
供应商型号: 10B-4035263-4
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-24HB

OD1238-24HB概述

    OD1238系列DC风扇技术手册解析

    产品简介


    OD1238系列是Orion Fans推出的高性能DC风扇产品,适用于多种散热需求的应用场景。其尺寸为120x38mm(4.7"x 1.5"),采用PBT材料制成,UL94V-0等级,确保了其优良的防火性能。该系列产品支持12V、24V、48V直流输入电压,并提供多种速度和气流选择,满足不同场合的需求。

    技术参数


    | 型号编号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 电压(V) | 输入功率(W) | 电流(A) | 最大静压(“H2O) |

    | OD1238-12HB | 2800 | 105 | 43 | 12 | 6 | 0.50 | 0.24 |
    | OD1238-12MB | 2540 | 95 | 41 | 12 | 4 | 0.35 | 0.23 |
    | OD1238-12LB | 1950 | 73 | 33 | 12 | 3 | 0.24 | 0.13 |
    | OD1238-12LLB | 1500 | 53 | 27 | 12 | 2 | 0.16 | 0.09 |
    | OD1238-24HB | 2800 | 105 | 43 | 24 | 7 | 0.32 | 0.24 |
    | OD1238-24MB | 2540 | 95 | 41 | 24 | 6 | 0.23 | 0.23 |
    | OD1238-24LB | 1950 | 73 | 33 | 24 | 4 | 0.14 | 0.13 |
    | OD1238-48HB | 2800 | 105 | 43 | 48 | 10 | 0.20 | 0.24 |
    | OD1238-48MB | 2540 | 95 | 41 | 48 | 7 | 0.14 | 0.23 |
    | OD1238-48LB | 1950 | 73 | 33 | 48 | 5 | 0.10 | 0.13 |
    | OD1238-48LLB | 1500 | 53 | 27 | 48 | 4 | 0.08 | 0.09 |
    - 轴承系统:双球轴承
    - 绝缘电阻:在24AWG导线与框架之间,通过500VDC测量≥10MΩ
    - 介电强度:1分钟内耐受500VAC电压,最大泄漏电流<500μA
    - 温度范围:-10°C ~ 70°C
    - 存储温度:-40°C ~ +80°C

    产品特点和优势


    OD1238系列DC风扇具有多项独特的优势,使其在市场上具有较强的竞争力:
    1. 高可靠性:风扇配备自动重启功能,具备极高的抗干扰能力,即便是在极端条件下也能稳定运行。
    2. 低噪音设计:该系列产品拥有出色的噪音控制技术,确保在各类环境中均能保持较低的噪音水平。
    3. 宽电压范围:能够兼容12V、24V、48V直流电源输入,适用于各种不同的供电需求。
    4. 热管理能力:内置的热敏开关可在风扇过热时自动关闭,从而延长产品寿命并增强安全性。
    5. 高防护等级:IP55等级,确保产品在恶劣环境下依然能可靠运行。

    应用案例和使用建议


    - 工业应用:适合安装于大型设备内部以实现高效的散热管理。
    - 数据中心:利用风扇的低噪音特性为数据中心降温,同时不影响工作人员的工作环境。
    - 医疗设备:适用于要求高度可靠的医疗设备中,确保设备正常运转。

    使用建议:
    - 在使用过程中,务必确保风扇周围有足够的空间以便空气流通,提高散热效率。
    - 如需更换或维修风扇,请遵循制造商提供的操作指南,避免不当操作导致设备损坏。
    - 定期清洁风扇及散热片,以保持最佳工作状态。

    兼容性和支持


    - 兼容性:OD1238系列DC风扇可以轻松与其他标准电子设备兼容,例如服务器机箱、空调系统、医疗器械等。
    - 技术支持:Knight Electronics公司提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时响应和有效解决。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 风扇噪音过大 | 检查风扇是否安装到位;清理风扇上的灰尘 |
    | 风扇无法启动或停止工作 | 确认电源连接是否正确,检查保险丝是否熔断 |
    | 温度过高报警 | 检查散热系统是否正常工作,适当降低环境温度 |
    | 轴承出现异常声音或振动 | 可能是轴承磨损,请联系专业技术人员进行检修 |

    总结和推荐


    综上所述,OD1238系列DC风扇凭借其卓越的性能表现、广泛的适用范围以及完善的售后服务,在众多电子元件中脱颖而出。对于需要高效散热解决方案的企业和个人而言,这无疑是一个值得信赖的选择。无论是工业自动化生产线、数据中心还是医疗设备领域,OD1238系列都将是您的理想之选。强烈推荐您考虑这款性能出众的DC风扇。

OD1238-24HB参数

参数
长*宽*高 120mm*38mm*38.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-24HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-24HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-24HB OD1238-24HB数据手册

OD1238-24HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
