首页  >  产品百科  >  OA109AP-22-2TB

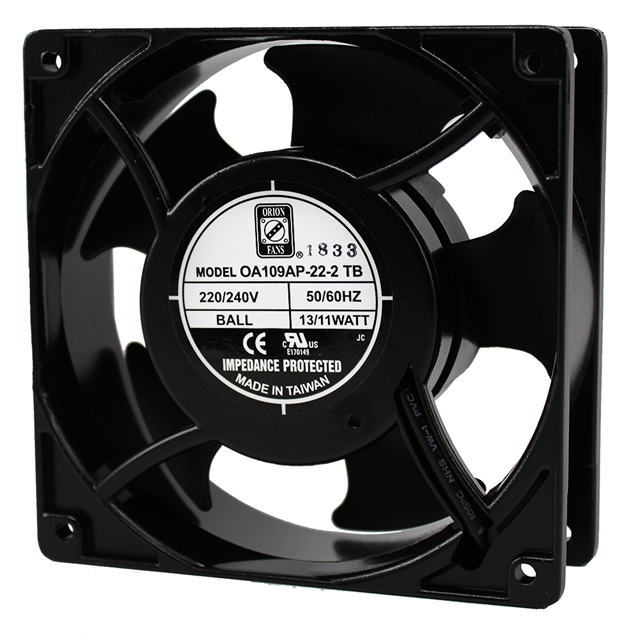

OA109AP-22-2TB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 230V 160V to 260V 71CFM 30dB 120 X 120 X 38.5mm Middle Speed
供应商型号: 4035120
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-22-2TB

OA109AP-22-2TB概述


    产品简介


    OA109 Series AC风扇
    OA109系列AC风扇是一种高效且耐用的散热解决方案,适用于多种工业和商业应用。该风扇具有两种轴承系统选择(球轴承和套筒轴承),可适应不同的工作温度范围。该风扇的主要功能是提供强大的空气流动和低噪音操作,广泛应用于设备冷却、数据中心、通风系统等领域。

    技术参数


    | 参数 | 球轴承 | 套筒轴承 |
    |
    | 尺寸 | 120x38mm (4.7"x 1.5")
    | 框架材质 | 压铸铝
    | 工作温度 | -20°C ~ +80°C | -10°C ~ +50°C |
    | 存储温度 | -40°C ~ +100°C
    | 寿命(L10) | 60,000小时 | 30,000小时 |
    | 重量 | 约1.12磅
    | 叶轮材质 | PBT,UL94V-0塑料
    | 连接方式 | 2x 300mm线缆或端子
    | 马达类型 | 交流阴影极电机,阻抗保护
    | 轴承系统 | 双球轴承或套筒轴承
    | 绝缘电阻 | >100M欧姆
    | 耐压强度 | 1分钟内1500VAC,50/60Hz
    | 型号编号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 电压(VAC) | 电压范围 | 功率(W) | 最大静压(“H2O) |

    | OA109AP-11-1 | 3000 | 110 | 42 | 115 | 80~130 | 15 | 0.28 |
    | OA109AP-11-2 | 2300 | 71 | 35 | 115 | 80~130 | 11 | 0.24 |
    | OA109AP-11-3 | 1600 | 51 | 25 | 115 | 80~130 | 8 | 0.15 |
    | OA109AP-22-1 | 3000 | 110 | 42 | 230 | 160~260 | 15 | 0.28 |
    | OA109AP-22-2 | 2300 | 71 | 35 | 230 | 160~260 | 11 | 0.24 |
    | OA109AP-22-3 | 1600 | 51 | 26 | 230 | 160~260 | 8 | 0.15 |

    产品特点和优势


    1. 双轴承系统:可根据具体需求选择球轴承或套筒轴承,适应不同环境条件。
    2. 高可靠性和长寿命:球轴承版本寿命可达60,000小时,而套筒轴承版本为30,000小时,确保长时间稳定运行。
    3. 低噪音设计:最高噪音仅42 dB(A),适合需要安静环境的应用场合。
    4. 优异的热性能:PBT材质的叶轮耐高温,适用于极端环境。

    应用案例和使用建议


    应用案例:OA109系列风扇广泛应用于数据中心、服务器机柜、医疗器械设备、通风系统等场合。例如,在数据中心中,可以使用OA109系列风扇对服务器进行高效冷却,以确保服务器在长时间高负荷状态下仍能正常工作。
    使用建议:根据应用环境的温度条件选择合适的轴承类型;合理布置风扇,确保气流畅通;定期清洁滤网,以保证最佳性能。

    兼容性和支持


    OA109系列风扇支持多种安装方式,包括螺纹孔安装(M4x0.7螺纹)和接地孔安装(#8-32螺纹)。此外,厂商还提供技术支持和维修服务,确保用户能够获得持续的保障。

    常见问题与解决方案


    1. 问题:风扇启动时出现异常噪声。
    解决方案:检查风扇是否安装正确,确认无灰尘或其他障碍物阻碍风扇旋转。

    2. 问题:风扇转速过慢或停转。
    解决方案:检查电源电压是否符合要求,确保连接无误。

    3. 问题:风扇无法启动。
    解决方案:检查电源线路,确认是否有断路或接触不良的情况。

    总结和推荐


    综合评估:OA109系列风扇以其出色的性能和可靠性,成为市场上极具竞争力的产品之一。其多种型号满足不同应用场景的需求,特别是在需要高性能冷却和低噪音的环境中表现出色。
    推荐使用:鉴于其优秀的性能和长久的使用寿命,强烈推荐OA109系列风扇用于需要高效散热和低噪音操作的场合。

OA109AP-22-2TB参数

参数
长*宽*高 119.5mm*38.5mm*38.5mm
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装

OA109AP-22-2TB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-22-2TB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-22-2TB OA109AP-22-2TB数据手册

OA109AP-22-2TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 155.7339
5+ ¥ 145.3516
10+ ¥ 145.3516
20+ ¥ 142.7561
50+ ¥ 142.7561
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 155.73
直接购买
