首页  >  产品百科  >  OD1225-24HSS

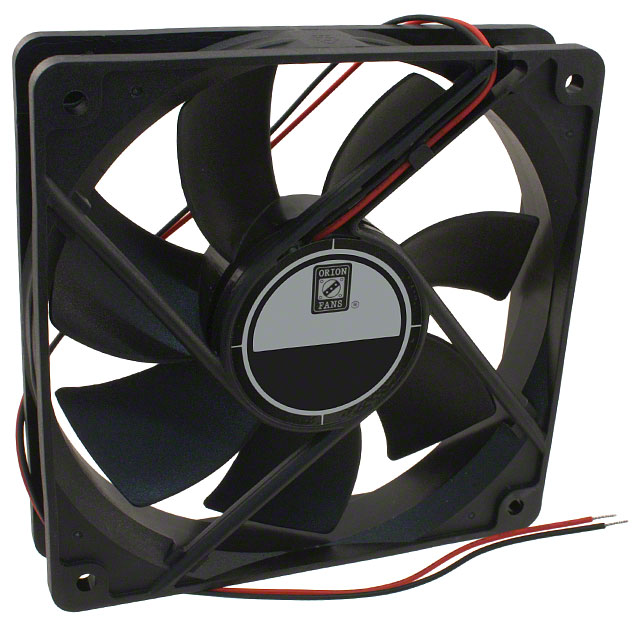

OD1225-24HSS

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Sleeve Bearing 24V 0.43A 5.8W 2200RPM 85CFM 39dB Flange Mount
供应商型号: ET-4035244
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1225-24HSS

OD1225-24HSS概述

    OD1225 Series DC Fan 技术手册

    1. 产品简介


    OD1225系列DC风扇是专为需要高效、稳定散热解决方案的应用而设计的产品。该系列产品采用12V和24V电压驱动,尺寸为120x25mm(4.7" x 1.0"),适用于多种工业和消费电子产品。其核心部件如框架和叶轮均采用PBT、UL94V-O塑料制成,确保耐用性和安全性。

    2. 技术参数


    - 型号编号:OD1225-12HSS / OD1225-24HSS
    - 额定电压:12VDC / 24VDC
    - 额定电流:0.44A / 0.24A
    - 额定功率:5.3W / 5.8W
    - 额定转速:2200 RPM
    - 气流:85 CFM
    - 最大静压:0.14” H2O
    - 噪声水平:39 dB
    - 工作温度范围:-10°C至70°C
    - 绝缘电阻:10MΩ(500VDC)
    - 耐电压强度:1秒内500VAC,最大泄漏电流为500微安
    - 寿命(L10):50,000+小时
    - 接口:2根24AWG线缆
    - 认证:符合RoHS标准

    3. 产品特点和优势


    OD1225系列风扇具备以下显著特点和优势:
    - 高可靠性:采用自动重启的无刷直流电机,提供更高的可靠性和更长的使用寿命。
    - 环境适应性强:能够在-10°C至70°C的工作温度范围内稳定运行。
    - 高效节能:低功耗设计,符合RoHS环保标准。
    - 多功能配置:提供多种选项,如滑动轴承、滚珠轴承、测速计、报警、热控制和PWM输入。
    - 防护等级高:达到IP55防护等级,提高防尘防水能力。

    4. 应用案例和使用建议


    OD1225系列风扇广泛应用于服务器、网络设备、医疗设备、工业控制系统等场合。例如,在服务器机房中,这些风扇可以有效降低设备内部温度,保证系统稳定运行。建议在使用时考虑以下几点:
    - 确保良好的通风环境,避免风扇被阻塞。
    - 在需要更高风量或静压的情况下,选择带有滑动轴承或滚珠轴承的型号。
    - 对于需要精确控制的场合,可选择带有PWM输入功能的型号。

    5. 兼容性和支持


    OD1225系列风扇可与各种主流的12V和24V电源适配器兼容。制造商提供全面的技术支持和服务,包括安装指导、故障排除和维修服务。如有需要,可通过官方网站获取更多帮助。

    6. 常见问题与解决方案


    - 问题:风扇无法启动
    - 解决方案:检查电源连接是否正确,确保电源适配器输出电压符合要求。
    - 问题:风扇噪声过大
    - 解决方案:确认安装位置是否有足够的空间,以减少空气流动阻力;考虑更换为带有滚珠轴承的型号。
    - 问题:风扇不旋转
    - 解决方案:检查电机接线是否松动或损坏,必要时更换电机。

    7. 总结和推荐


    综上所述,OD1225系列风扇凭借其高可靠性和多功能配置,成为众多应用场景的理想选择。其优越的性能和广泛的适用性使其在市场上具有较强的竞争力。强烈推荐在需要高效散热解决方案的项目中使用OD1225系列风扇。

OD1225-24HSS参数

参数
长*宽*高 120mm(长度)*25mm(宽度)
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1225-24HSS厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1225-24HSS数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1225-24HSS OD1225-24HSS数据手册

OD1225-24HSS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.1444 ¥ 127.9703
10+ $ 13.7516 ¥ 116.2009
20+ $ 12.9024 ¥ 109.0256
60+ $ 12.3581 ¥ 104.4258
100+ $ 11.7125 ¥ 98.9703
260+ $ 11.1891 ¥ 94.5477
500+ $ 10.9232 ¥ 92.3013
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 127.97
