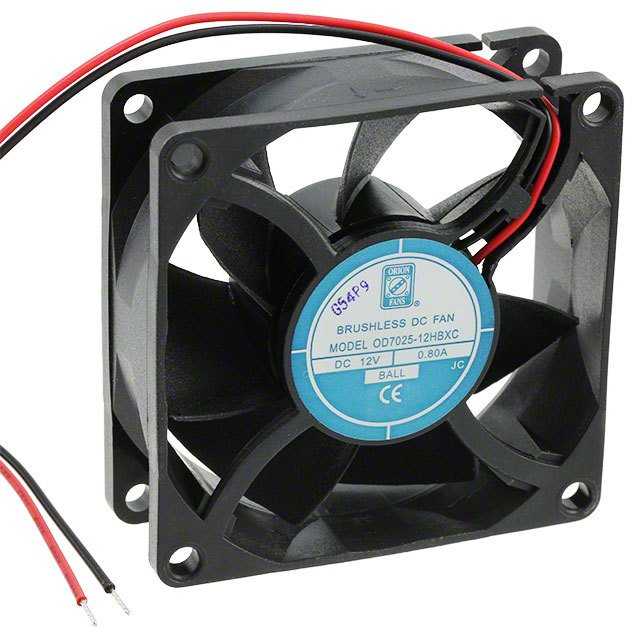

OD7025-12HBXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan, 12VDC
供应商型号: 4258808
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD7025-12HBXC

OD7025-12HBXC概述

    电子元器件技术手册:OD7025系列DC风扇

    1. 产品简介


    OD7025系列DC风扇是专为高要求的散热和通风应用而设计的小型直流风扇。这些风扇具有70x25mm(2.76x1.0英寸)的尺寸,重量约为90克,能够提供高效的气流和低噪声水平。OD7025系列广泛应用于电信设备、计算机系统、医疗设备以及其他需要高效热管理的场合。

    2. 技术参数


    - 型号: OD7025-12HBXC, OD7025-12HBXC01A, OD7025-12HHB10A, OD7025-24HHB, OD7025-24MB
    - 电压范围:
    - 12VDC: 7~13.2 VDC
    - 24VDC: 17~26.4 VDC
    - 电流:
    - OD7025-12HBXC: 0.62 A
    - OD7025-12HBXC01A: 0.62 A
    - OD7025-12HHB10A: 0.33 A
    - OD7025-24HHB: 0.20 A
    - OD7025-24MB: 0.085 A
    - 功率:
    - OD7025-12HBXC: 9.6 W
    - OD7025-12HBXC01A: 9.6 W
    - OD7025-12HHB10A: 5.04 W
    - OD7025-24HHB: 6.24 W
    - OD7025-24MB: 2.64 W
    - 转速(RPM):
    - OD7025-12HBXC: 6000
    - OD7025-12HBXC01A: 6000
    - OD7025-12HHB10A: 5000
    - OD7025-24HHB: 5000
    - OD7025-24MB: 3800
    - 气流(CFM):
    - OD7025-12HBXC: 57
    - OD7025-12HBXC01A: 57
    - OD7025-12HHB10A: 51
    - OD7025-24HHB: 51
    - OD7025-24MB: 33
    - 噪声水平(dB):
    - OD7025-12HBXC: 52.3
    - OD7025-12HBXC01A: 52.3
    - OD7025-12HHB10A: 46
    - OD7025-24HHB: 46
    - OD7025-24MB: 36
    - 最大静压(inH2O):
    - OD7025-12HBXC: 0.46
    - OD7025-12HBXC01A: 0.46
    - OD7025-12HHB10A: 0.35
    - OD7025-24HHB: 0.35
    - OD7025-24MB: 0.20

    3. 产品特点和优势


    - 无刷电机设计: 自动重启,极性保护,延长使用寿命。
    - 双滚珠轴承系统: 确保长时间运行稳定且耐用。
    - 绝缘电阻: 最小10兆欧(500VDC)。
    - 工作温度范围: -10°C至+70°C。
    - 存储温度范围: -40°C至+80°C。
    - 寿命: L10达到70,000小时(在40°C下)。
    - 防护等级: IP55,防尘防水。
    - 不同速度选项: 支持多种速度和输出。

    4. 应用案例和使用建议


    - 电信设备: 在基站设备中,该风扇可以有效地冷却关键组件,确保设备正常运行。
    - 计算机系统: 用于服务器机柜内部的强制通风,保证设备在高负载时的散热需求。
    - 医疗设备: 在CT扫描仪等精密仪器中,确保设备在高温环境下仍能稳定运行。
    使用建议:
    - 安装位置选择: 避免直接暴露于阳光直射或高湿度环境中,确保空气流通畅通。
    - 定期维护: 定期清洁风扇叶片以避免灰尘积聚影响散热效果。

    5. 兼容性和支持


    - 兼容性: 与标准DC电源兼容,适合各类嵌入式系统。
    - 技术支持: Knight Electronics, Inc. 提供全面的技术支持和售后服务,确保客户在使用过程中获得及时帮助。

    6. 常见问题与解决方案


    - 问题1: 风扇不启动。
    - 解决方案: 检查电源连接是否正确,电压是否在额定范围内。
    - 问题2: 风扇噪音异常。
    - 解决方案: 清理风扇叶片上的灰尘,检查轴承是否需要润滑。
    - 问题3: 风量不足。
    - 解决方案: 检查是否有阻塞,调整安装位置以提高空气流通。

    7. 总结和推荐


    OD7025系列DC风扇凭借其卓越的性能、耐用性和广泛的适用性,在多个行业中表现出色。该系列产品在高要求的应用环境中展现出优异的散热能力,并通过其灵活的速度控制选项满足多样化的需求。我们强烈推荐OD7025系列DC风扇用于各种工业和商业应用。

OD7025-12HBXC参数

参数
长*宽*高 70mm*25mm*25mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD7025-12HBXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD7025-12HBXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD7025-12HBXC OD7025-12HBXC数据手册

OD7025-12HBXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 100.1287
5+ ¥ 96.1236
10+ ¥ 89.7153
20+ ¥ 88.1133
50+ ¥ 88.1133
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 100.12
直接购买
加入购物车
