ODB250110-48HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: ET-4035423
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 ODB250110-48HB10A

ODB250110-48HB10A概述

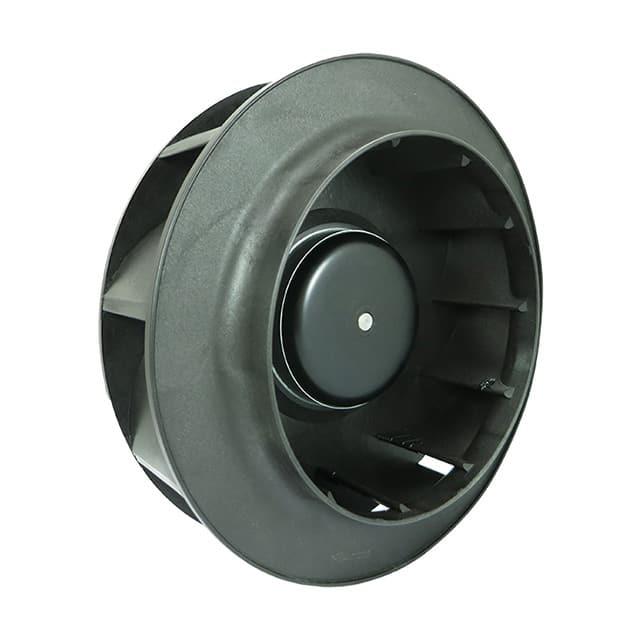

    Orion Fans ODB250110-24HB10A 和 ODB250110-48HB10A DC Motorized Impeller 技术手册

    产品简介


    Orion Fans 的 ODB250110-24HB10A 和 ODB250110-48HB10A 是两款高性能的直流无刷电机驱动风扇,广泛应用于需要高效冷却和空气流通的工业环境中。这两款产品具有不同的额定电压(分别为 24VDC 和 48VDC),但共享许多相似的技术规格和功能。它们采用双滚珠轴承系统和铝合金框架,确保了长期可靠的运行。

    技术参数


    - 电机类型:直流无刷电机(IC保护)
    - 绝缘电阻:最小值 10MΩ/500VDC
    - 耐压强度:1分钟 500VAC(最大泄漏电流<500微安)
    - 存储温度范围:-40°C 至 +80°C
    - 使用寿命(L10):40,000 小时(在 40°C 条件下)
    - 工作温度范围:-10°C 至 +65°C
    - 额定转速:2600 RPM
    - 信号输出:测速计
    - 速度控制:PWM
    - 尺寸:250x110mm (9.84”x4.33”)
    - 重量:约 1600g (3.53 lbs)
    - 连接方式:4 条引线
    - 额定功率:129.6W
    - 风量:825 CFM
    - 最大静压:1.95” H2O
    - 噪声水平:67 dB

    产品特点和优势


    - 双滚珠轴承系统:提供了更高的耐用性和更长的使用寿命。
    - 高绝缘电阻:保证了产品在极端条件下的安全性能。
    - 多种速度控制选项:通过 PWM 控制,可以根据不同需求调整风扇转速。
    - 高效的空气流动:出色的风量和静压性能使其适用于各种工业应用。
    - 紧凑设计:尽管体积小,但其强大的性能使得它非常适合空间受限的应用环境。

    应用案例和使用建议


    这些风扇广泛应用于数据中心、电信基站、工厂自动化、空调系统等领域。在实际应用中,可以利用其 PWM 速度控制功能实现精确的温控管理。此外,在高温环境下,可以通过优化空气流动路径来提高冷却效率。建议在安装过程中,注意空气流动的方向和距离,以确保最佳的散热效果。

    兼容性和支持


    这两款风扇设计为易于集成到现有的系统中。根据手册,它们与大多数标准控制器和电源兼容。Orion Fans 提供全面的技术支持和保修服务,以确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    - Q: 风扇噪音大怎么办?
    - A: 检查风扇安装位置是否有振动源,或者尝试降低风扇转速。

    - Q: 风量不足如何处理?
    - A: 检查进气口和出气口是否被堵塞,适当清理通风通道。

    - Q: 如何选择合适的电压?
    - A: 根据具体应用场景的需求,选择匹配的电压等级。例如,ODN250110-24HB10A 更适合低压系统,而 ODN250110-48HB10A 则更适合高压系统。

    总结和推荐


    总体而言,Orion Fans 的 ODB250110-24HB10A 和 ODB250110-48HB10A 在工业应用中表现出色,具备高效、稳定和可靠的特点。它们非常适合那些对性能要求较高的应用场景。对于需要高效冷却和空气流通的工业设备,强烈推荐使用这两种型号的风扇。

ODB250110-48HB10A参数

参数
长*宽*高 106.5mm(宽度)*110mm(高度)
零件状态 在售
包装方式 散装

ODB250110-48HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB250110-48HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB250110-48HB10A ODB250110-48HB10A数据手册

ODB250110-48HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 195.6769 ¥ 1653.47
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1653.47
