OD3510-12MB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 9V to 13.2V 6CFM 32dB 35 X 35 X 10mm Middle Speed
供应商型号: 4258793
供应商: 海外现货
标准整包数: 1

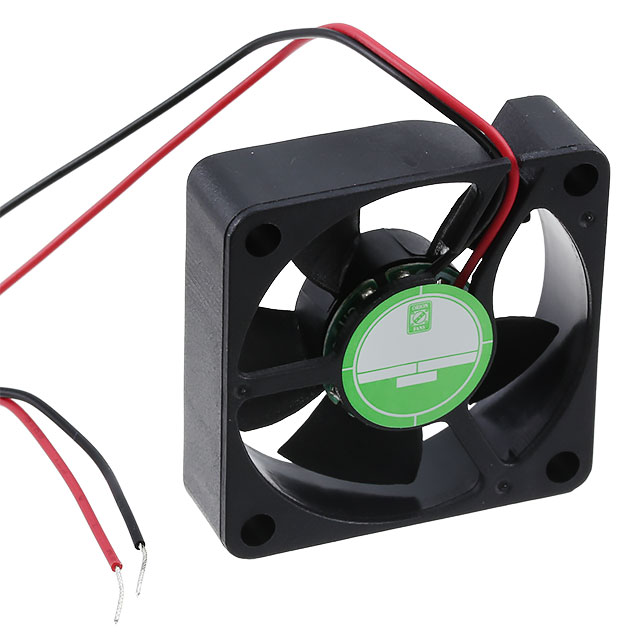

ORION FANS 风扇和热管理 OD3510-12MB

OD3510-12MB概述

    OD3510 Series DC Fan 技术手册

    1. 产品简介


    OD3510 系列是专为需要高效冷却和低噪声的应用而设计的直流风扇。这些风扇尺寸小巧(35 x 10mm),适用于紧凑空间内散热要求高的场合,如电信设备、医疗仪器和工业控制面板。它们提供5V和12V两种电压版本,可满足不同应用场景的需求。

    2. 技术参数


    | 型号 | 额定电压 | 转速 (RPM) | 气流 (CFM) | 噪声水平 (dB) | 最大静压 (H2O) | 电流 (A) | 功率 (W) |

    | OD3510-05LLB | 5VDC | 4500 | 3.0 | 17 | .05 | .06 | .30 |
    | OD3510-05MB | 5VDC | 8000 | 6.0 | 32 | .17 | .075 | .65 |
    | OD3510-05MB01A | 5VDC | 8000 | 6.0 | 32 | .17 | .075 | .65 |
    | OD3510-12LLB | 12VDC | 4500 | 3.0 | 17 | .05 | .04 | .60 |
    | OD3510-12MB | 12VDC | 8000 | 6.0 | 32 | .17 | .06 | 1.08 |
    | OD3510-12MB02A | 12VDC | 8000 | 6.0 | 32 | .17 | .065 | 1.56 |
    其他参数:
    - 电机类型:无刷直流电机,自动重启,反向极性保护
    - 轴承系统:双滚珠轴承
    - 绝缘电阻:最小值10兆欧 @ 500VDC
    - 绝缘强度:未提供具体数值
    - 工作温度范围:-10°C 至 +70°C
    - 存储温度范围:-40°C 至 +80°C
    - 使用寿命(L10):70,000 小时 @ 40°C
    - 风扇框架及叶轮材料:PBT,UL94V-0级塑料
    - 防护等级:IP55
    - 符合RoHS标准

    3. 产品特点和优势


    - 高效率和高气流:不同型号的OD3510系列风扇在相同电压下提供了不同的气流和静压性能,其中OD3510-05MB和OD3510-12MB型号提供了最高气流和静压性能。
    - 低噪声水平:在提供强大气流的同时,保持了较低的噪声水平,特别适合需要安静运行环境的应用。
    - 耐用性强:采用双滚珠轴承和高绝缘电阻设计,使得风扇的使用寿命长达70,000小时。
    - 防护等级高:符合IP55防护等级,具备良好的防尘和防水性能。

    4. 应用案例和使用建议


    - 电信设备:在紧凑的通信设备中使用,确保设备内部空气流通顺畅。
    - 医疗仪器:医疗设备通常需要安静且高效的散热系统,OD3510系列可以很好地满足这一需求。
    - 工业控制面板:在工业环境中,OD3510系列可以通过其IP55防护等级保证在恶劣条件下正常工作。
    使用建议:
    - 在选择合适的风扇时,应根据实际应用中的电压需求选择对应的型号。
    - 安装时应注意风扇与设备的安装接口匹配,避免安装错误导致散热效果不佳。
    - 在高温环境下使用时,注意定期清洁和维护以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:OD3510系列适用于多种电子设备和系统,特别是对于需要高效冷却和低噪声的应用场合。它们的标准连接器(2或3根引线)易于集成到现有系统中。
    - 支持和服务:制造商提供标准的技术支持和售后服务,对于用户的常见问题和定制需求可以进行及时响应和处理。

    6. 常见问题与解决方案


    - 问题:风扇启动延迟或不启动
    - 解决方案:检查电源电压是否在额定范围内,确保正确的连接和接地。

    - 问题:风扇噪声过大
    - 解决方案:检查风扇是否有异物干扰,确保安装平稳,同时确认风扇工作在适当的电压和电流范围内。

    - 问题:风扇气流不足
    - 解决方案:检查风扇是否被阻塞或积灰过多,确保进风口和出风口畅通无阻。

    7. 总结和推荐


    综上所述,OD3510系列风扇凭借其高效能、低噪声和高可靠性,在众多应用场合中表现出色。其丰富的型号选择可以满足不同应用场景的需求。无论是需要高气流的电信设备还是注重安静运行的医疗仪器,OD3510系列都是一个不错的选择。我们强烈推荐OD3510系列风扇用于各种需要高效冷却和低噪声的应用场合。

OD3510-12MB参数

参数
长*宽*高 35mm*10mm*10mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OD3510-12MB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD3510-12MB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD3510-12MB OD3510-12MB数据手册

OD3510-12MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.6897
5+ ¥ 92.8221
10+ ¥ 86.634
20+ ¥ 85.087
50+ ¥ 85.087
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 96.68
直接购买
加入购物车
