首页  >  产品百科  >  OD9225-12HB01A

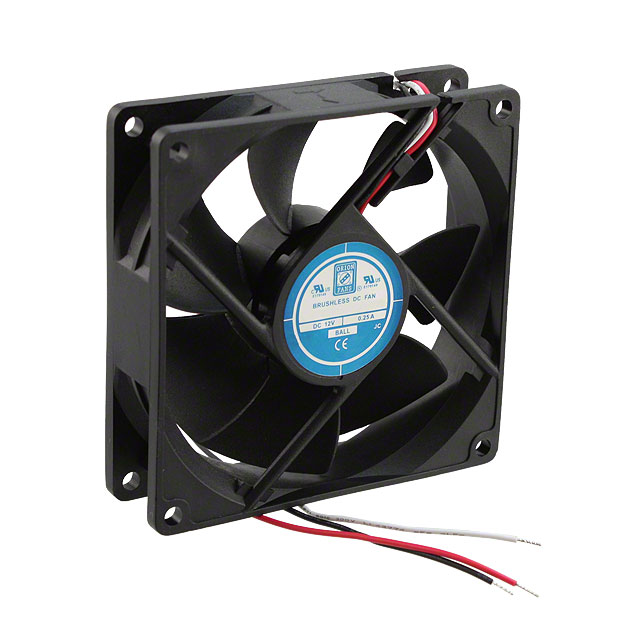

OD9225-12HB01A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 10V to 13.2V 53CFM 35dB 92.5 X 92.5 X 25mm Tachometer
供应商型号: 4035391
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD9225-12HB01A

OD9225-12HB01A概述

    OD9225 系列 DC 风扇技术手册

    1. 产品简介


    产品类型:
    OD9225 系列 DC 风扇是一种高效的冷却解决方案,广泛应用于电子设备、服务器机柜、工业控制设备和其他需要高效热管理的应用场合。
    主要功能:
    - 冷却:通过强制对流提供高效的空气流动,帮助降低设备内部温度。
    - 调速:可选配置包括内置测速信号、报警输出、温控等功能,以满足不同应用需求。
    - 高可靠性:采用耐用材料和高性能轴承系统,确保长时间稳定运行。
    应用领域:
    - 服务器和数据中心
    - 工业自动化设备
    - 医疗设备
    - 电信设备

    2. 技术参数


    | 参数名称 | 型号 | 速度 (RPM) | 空气流量 (CFM) | 噪音 (dB) | 电压 (V DC) | 电流 (Amps) | 最大静压 (“H2O) |

    | 标准配置 | OD9225-12HHB | 3300 | 60 | 40 | 12 | 0.29 | 0.17 |
    OD9225-12HB | 2900 | 53 | 35 | 12 | 0.24 | 0.13 |
    OD9225-12MB | 2400 | 44 | 31 | 12 | 0.15 | 0.09 |
    OD9225-12LB | 2100 | 39 | 28 | 12 | 0.10 | 0.07 |
    OD9225-12LLB | 1600 | 27 | 18 | 12 | 0.07 | 0.04 |
    | 24V 版本 | OD9225-24HB | 2900 | 53 | 35 | 24 | 0.14 | 0.13 |
    OD9225-24MB | 2400 | 44 | 31 | 24 | 0.09 | 0.09 |
    OD9225-24LB | 2100 | 39 | 28 | 24 | 0.05 | 0.07 |
    | 48V 版本 | OD9225-48HB | 2800 | 50 | 33 | 48 | 0.09 | 0.24 |
    其他参数:
    - 外形尺寸:92x25 mm (3.62” x 1.00”)
    - 重量:约0.22 lbs
    - 存储温度:-40°C ~ +80°C
    - 操作温度:-10°C ~ +70°C
    - 防护等级:IP55
    - 绝缘电阻:10 MΩ(500VDC)
    - 介电强度:1分钟内500VAC,最大泄漏电流<500 μA
    - 寿命(L10):60,000 小时(L10在40°C下)

    3. 产品特点和优势


    - 高可靠性: 采用耐用的PBT和UL94V-0塑料框架,双球轴承系统,寿命高达60,000小时(L10在40°C下)。
    - 多配置选择: 可选测速信号、报警输出、温控功能等,适应不同的应用需求。
    - 高效能: 低噪音设计,最高效率可达60 CFM,同时保持低功耗。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心服务器冷却: 在高密度服务器环境中,OD9225系列风扇可有效降低设备过热的风险,提高系统稳定性。
    - 工业控制设备: 适用于工厂自动化控制系统中的散热需求,保证长时间稳定运行。
    使用建议:
    - 在高温环境下使用时,建议监测风扇的工作温度,避免超过最大工作温度。
    - 对于要求更高静压的应用,可以选择静压较高的型号如OD9225-12HHB。

    5. 兼容性和支持


    - 兼容性: 该系列风扇可与各种标准电压接口兼容,易于集成到现有的设备中。
    - 支持和服务: Knight Electronics提供全面的技术支持和售后服务,确保客户使用无忧。

    6. 常见问题与解决方案


    - Q: 风扇启动后无任何反应。
    - A: 检查电源连接是否正确;确认电源电压是否符合要求;检查接线是否松动或损坏。

    - Q: 风扇噪音过大。
    - A: 确认安装是否稳固,是否有异物卡住叶片;尝试更换为更低转速的型号。

    7. 总结和推荐


    OD9225系列DC风扇以其高可靠性和多样化的配置选项,在多种应用场景中表现出色。它不仅具备卓越的冷却效果,还能够通过多种功能实现高效管理,特别适合数据中心、工业控制等领域。综上所述,强烈推荐使用该产品。

OD9225-12HB01A参数

参数
长*宽*高 92.5mm*25mm*25mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD9225-12HB01A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9225-12HB01A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9225-12HB01A OD9225-12HB01A数据手册

OD9225-12HB01A封装设计

查看详情并下载
Symbol
Footprint
3D Model
