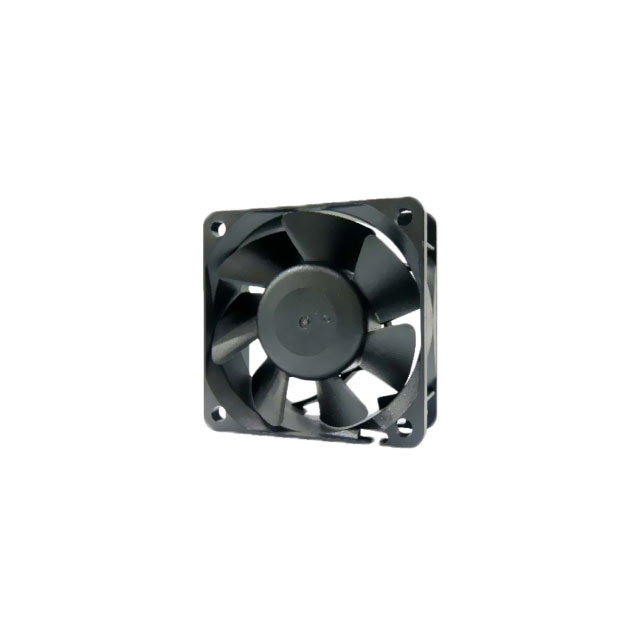

OD6025-24HB02A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 24CFM 33dB 60 X 60 X 25mm Alarm
供应商型号: OD6025-24HB02A
供应商: Master
标准整包数: 5
ORION FANS 风扇和热管理 OD6025-24HB02A

OD6025-24HB02A概述

    OD6025-24HB02A DC Fan 技术手册解析

    1. 产品简介


    OD6025-24HB02A 是一款高性能直流风扇,由 Orion Fans 生产,专为高效散热设计。这款风扇尺寸为 60mm x 25mm (2.4” x 1.0”),适用于多种需要紧凑结构和高气流输出的应用场景。它广泛应用于通信设备、工业控制、计算机服务器、嵌入式系统等领域,帮助提升设备的热管理效率和运行可靠性。

    2. 技术参数


    以下是OD6025-24HB02A的技术参数:
    | 参数项 | 规格 |

    | 额定电压(V) | 24V DC |
    | 电压范围 | 15 ~ 26V DC |
    | 输入功率 | 2.8W |
    | 额定电流 | 0.12A |
    | 额定转速(RPM) | 3975RPM |
    | 气流(CFM) | 25CFM |
    | 噪音水平(dBA) | 30dBA |
    | 最大静压(“H2O) | 0.22“ H2O |
    | 工作温度 | -20°C ~ +65°C |
    | 存储温度 | -20°C ~ +70°C |
    | 使用寿命(L10,@45°C) | 60,000小时 |
    | 轴承系统 | 球轴承 |
    | 绝缘强度 | 500VDC/min, <1mA |
    | 绝缘电阻 | ≥10MΩ @ 500VDC |
    此外,风扇采用 PBT, UL94 V-0 级塑料材质,具备良好的耐高温和阻燃性能。

    3. 产品特点和优势


    - 高效能:额定气流高达 25CFM,配合高达 3975RPM 的转速,可快速驱散热量。
    - 耐用性:使用寿命长达 60,000小时,在典型工作温度下表现出色。
    - 智能保护:具备自动过载切断和重启功能,同时提供极性保护,延长使用寿命。
    - 低噪音设计:工作时的噪音仅为 30dBA,适合对噪声敏感的环境。
    - 兼容性强:支持 3x Lead Wires, 26 AWG 接线方式,便于集成到现有系统。

    4. 应用案例和使用建议


    应用场景:
    - 数据中心服务器机柜
    - 工业自动化设备
    - 电信基站冷却系统
    - 医疗设备内部散热模块
    使用建议:
    1. 安装环境:确保风扇周围的空气流通良好,避免阻塞进风口或出风口。
    2. 电压匹配:为保证最佳性能,请确保供电电压保持在 15~26V DC 的范围内。
    3. 监控报警:若配置了 Open Collector Alarm,建议连接外部监控系统以及时检测异常情况。
    4. 散热测试:初次使用时需进行运行测试,监测温度变化及运行稳定性。

    5. 兼容性和支持


    OD6025-24HB02A 可直接替代市场上主流的 60mm x 25mm 尺寸风扇,且其标准化接口使其易于适配大多数电子设备。厂商提供完整的 技术支持 和 质保服务,同时通过定期更新技术文档确保产品长期可用性。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 风扇启动后无明显气流 | 检查电源电压是否在 15~26V 范围内 |
    | 风扇出现异常噪音 | 清理风扇叶片及周围灰尘 |
    | 报警信号异常 | 确认报警设置是否正确,并检查接线状态 |

    7. 总结和推荐


    OD6025-24HB02A 是一款兼具高效能和高可靠性的直流风扇,非常适合需要紧凑设计和稳定散热性能的工业及电子应用场合。凭借其出色的耐久性、智能保护功能和灵活的接口设计,这款风扇在市场上具有显著的竞争优势。我们强烈推荐此产品用于需要高性能散热解决方案的场景。
    最终评分:⭐⭐⭐⭐⭐(满分五星)

OD6025-24HB02A参数

参数
长*宽*高 60mm*25mm*25mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD6025-24HB02A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD6025-24HB02A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD6025-24HB02A OD6025-24HB02A数据手册

OD6025-24HB02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.7449 ¥ 123.4259
25+ $ 13.2108 ¥ 118.6297
50+ $ 12.4126 ¥ 111.4031
100+ $ 11.6789 ¥ 103.2893
250+ $ 11.2885 ¥ 99.8369
500+ $ 11.2358 ¥ 99.3704
1000+ $ 11.2358 ¥ 99.3704
库存: 980
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 617.12
