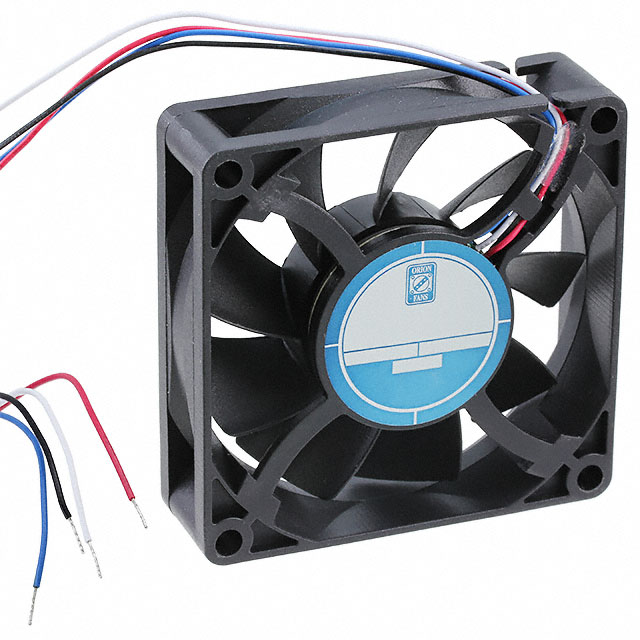

OD7020-12HHB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 8V to 13.2V 45CFM 43dB 70 X 70 X 20mm Tachometer
供应商型号: 4153801
供应商: element14
标准整包数: 1
ORION FANS 风扇和热管理 OD7020-12HHB10A

OD7020-12HHB10A概述

    # 70 x 20mm RoHS Compliant DC Fan 技术手册解析

    产品简介


    本技术手册介绍了两款70 x 20mm尺寸的RoHS(Restriction of Hazardous Substances)合规直流风扇:OD7020-12HB 和 OD7020-12HHB10A。这两种型号的风扇广泛应用于各种需要高效散热和气流控制的设备中,如服务器、网络设备、医疗仪器及工业控制系统等。它们通过高效的气流管理和低噪音设计,在保障设备正常运行的同时,为用户提供更舒适的使用体验。

    技术参数


    OD7020-12HB
    - 尺寸:70 x 20 mm (2.76 x 0.79 in)
    - 额定电压:12 VDC
    - 电流:0.35 A
    - 功率:5.2 W
    - 风量(CFM):41
    - 噪音等级(dB):41.5
    - 最大静压:0.26 "H2O
    - 工作温度范围:-10°C 至 +70°C
    - 存储温度范围:-40°C 至 +80°C
    - 连接方式:2x 铜线,红色(+),黑色(-)
    - 潮湿保护等级:IP55
    OD7020-12HHB10A
    - 尺寸:70 x 20 mm (2.76 x 0.79 in)
    - 额定电压:12 VDC
    - 电流:0.50 A
    - 功率:6 W
    - 风量(CFM):45
    - 噪音等级(dB):43
    - 最大静压:0.31 "H2O
    - 工作温度范围:-10°C 至 +70°C
    - 存储温度范围:-40°C 至 +80°C
    - 连接方式:4x 铜线,红色(+),黑色(-),白色(转速信号),蓝色(PWM)
    - 潮湿保护等级:IP55

    产品特点和优势


    两款风扇均采用无刷直流电机,具有自动重启功能并提供极性保护,确保长时间稳定运行。轴承系统采用双重球轴承设计,能够承受更高负载且寿命更长,预计在40°C下可达到70,000小时的工作寿命(L10)。同时,产品具备优异的绝缘电阻和电介质强度,能够有效防止漏电,进一步提升了可靠性和安全性。

    应用案例和使用建议


    应用案例
    这些风扇适用于多种需要精确控制气流和散热的应用场合,如数据中心的机柜冷却、服务器和交换机的风道设计,以及医疗设备的温控管理。它们能确保设备在复杂环境下依然保持良好的通风和散热效果,提高设备的整体可靠性。
    使用建议
    为了最大化发挥其性能,建议在安装时考虑以下几个方面:
    - 确保风扇周围有足够的空间,以保证最佳的空气流动效率。
    - 根据具体应用场景选择合适的电压和电流值,以实现最优的风量和噪音水平。
    - 定期检查风扇的安装位置,避免因灰尘积累或其他外部因素导致的性能下降。

    兼容性和支持


    这两款风扇的设计与大多数标准接口相兼容,可以轻松集成到现有设备中。制造商Knight Electronics, Inc.提供了详尽的技术支持和售后服务,包括定期的产品更新和技术咨询,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    问题1:风扇不启动
    - 原因:供电电压低于最低要求或接线错误。
    - 解决方法:确认电源电压在规定的范围内,并检查接线是否正确。
    问题2:噪音过大
    - 原因:风扇内部积尘或安装不当。
    - 解决方法:清洁风扇叶片,重新检查安装角度和固定情况。
    问题3:风量不足
    - 原因:风扇受到外部阻碍或风道设计不合理。
    - 解决方法:清理阻碍物,并根据实际情况调整风道设计。

    总结和推荐


    综上所述,OD7020-12HB和OD7020-12HHB10A两款风扇凭借其高效稳定的性能、广泛的应用范围和可靠的售后服务,在市场上具有较高的竞争力。尤其是对于那些对风扇质量和耐用性有着高要求的客户而言,选择这两款风扇将是一个明智的选择。强烈推荐这两个型号给所有寻找高效、低噪音风扇解决方案的专业人士。

OD7020-12HHB10A参数

参数
长*宽*高 70mm*20mm*70mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD7020-12HHB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD7020-12HHB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD7020-12HHB10A OD7020-12HHB10A数据手册

OD7020-12HHB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 112.76
10+ ¥ 106.28
25+ ¥ 101.6
50+ ¥ 98.79
100+ ¥ 92.82
250+ ¥ 87.23
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 112.76
