首页  >  产品百科  >  OD4010-24MB

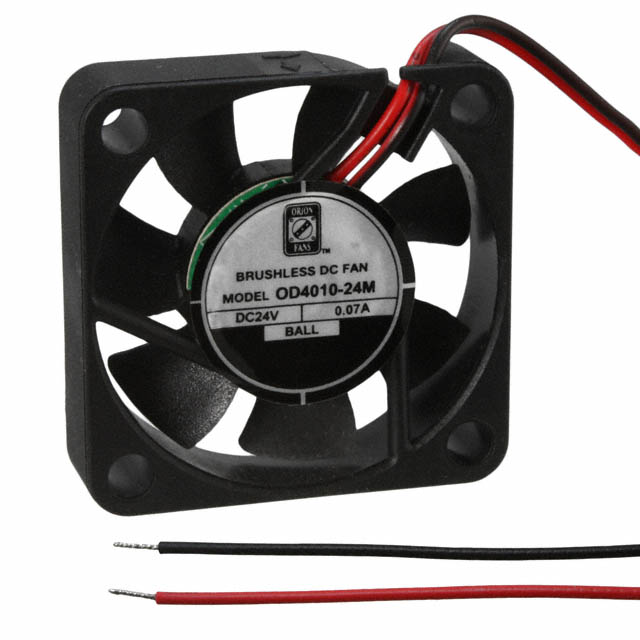

OD4010-24MB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 21.6V to 26.4V 6CFM 20dB 40 X 40 X 10.5mm Middle Speed
供应商型号: 4153795
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD4010-24MB

OD4010-24MB概述

    OD4010系列直流风扇技术手册解析

    1. 产品简介


    OD4010系列直流风扇是为需要高效率和可靠性的应用场合设计的小型冷却风扇。此系列产品包括多种电压选择(5V、12V、24V),可广泛应用于计算机、服务器、通信设备以及其他对温度控制要求较高的工业设备中。这些风扇具有小巧的尺寸(40 x 40 x 10.5mm),能够在有限的空间内提供高效的气流和静压输出。

    2. 技术参数


    | 参数项 | OD4010-05HHB | OD4010-05HB | OD4010-05MB | OD4010-05LB | OD4010-12HHB | OD4010-12HB | OD4010-12MB | OD4010-12LB | OD4010-24HHB | OD4010-24HB | OD4010-24MB | OD4010-24LB |

    | 额定电压(V DC) | 5 | 5 | 5 | 5 | 12 | 12 | 12 | 12 | 24 | 24 | 24 | 24 |
    | 电压范围(V DC) | 4 ~ 5.5 | 4 ~ 5.5 | 4 ~ 5.5 | 4 ~ 5.5 | 10.8 ~ 13.2 | 10.8 ~ 13.2 | 10.8 ~ 13.2 | 10.8 ~ 13.2 | 21.6 ~ 26.4 | 21.6 ~ 26.4 | 21.6 ~ 26.4 | 21.6 ~ 26.4 |
    | 输入功率(W) | 0.5 | 0.5 | 0.36 | 0.3 | 0.72 | 0.72 | 0.6 | 0.5 | 1.45 | 1.45 | 1.2 | 0.73 |
    | 额定电流(A) | 0.1 | 0.1 | 0.07 | 0.06 | 0.07 | 0.07 | 0.05 | 0.04 | 0.06 | 0.06 | 0.05 | 0.03 |
    | 额定速度(RPM) | 10000 | 8000 | 6000 | 4000 | 10000 | 8000 | 6000 | 4000 | 10000 | 8000 | 6000 | 4000 |
    | 气流(CFM) | 12 | 9.2 | 7.2 | 4.7 | 12 | 9.2 | 7.2 | 4.7 | 12 | 9.2 | 7.2 | 4.7 |
    | 噪音(dB) | 38.2 | 33.4 | 26.3 | 20.1 | 38.2 | 33.4 | 26.3 | 20.1 | 38.2 | 33.4 | 26.3 | 20.1 |
    | 最大静压(H2O) | 0.34 | 0.2 | 0.12 | 0.07 | 0.34 | 0.2 | 0.12 | 0.07 | 0.34 | 0.2 | 0.12 | 0.07 |
    其他关键参数:
    - 框架:PBT,UL94 V-0塑料
    - 叶轮:PBT,UL94 V-0塑料
    - 连接方式:2x电线,26 AWG
    - 电机类型:无刷直流电机,自动重启,过载保护,极性保护,电子保护
    - 轴承系统:双滚珠轴承
    - 绝缘电阻:≥10MΩ @ 500 VDC
    - 额定电压:5V、12V、24V
    - 额定速度:4000-10000 RPM
    - 工作温度:-20°C ~ +65°C
    - 存储温度:-20°C ~ +75°C
    - 寿命:60,000小时(L10 @ 45°C)

    3. 产品特点和优势


    OD4010系列直流风扇的主要特点是其高效的气流输出和稳定的运行性能。采用无刷直流电机,不仅降低了噪音,还延长了使用寿命。此外,其具备自动重启和过载保护功能,能够适应不同的工作环境并保持长期稳定性。通过双重滚珠轴承的设计,显著提高了耐久性和可靠性。

    4. 应用案例和使用建议


    这些风扇广泛应用于服务器、通信设备和工业自动化系统中。对于需要精确温控的应用场景,建议根据具体需求选择合适的型号(如气流量和噪音水平)。为了优化散热效果,可以考虑增加风道设计或调整风扇间距以避免气流短路。

    5. 兼容性和支持


    该系列产品支持多种电压输入,可方便地集成到现有的电子设备中。制造商提供了详细的安装指南和技术支持服务,帮助用户快速解决问题。此外,还可以选购额外的功能选项,如测速输出、报警输出及PWM速度控制输入。

    6. 常见问题与解决方案


    - 问题:风扇启动时出现异常噪音
    - 解决方法:检查电源电压是否稳定,确认极性正确连接;如有必要,清洁或更换轴承。

    - 问题:风扇无法正常工作
    - 解决方法:确保所有连接都牢固无误;尝试更换同型号的风扇进行测试,排除电气故障。

    7. 总结和推荐


    总体来看,OD4010系列直流风扇凭借其卓越的性能和可靠性,在市场上拥有强大的竞争力。特别是在高温环境下,其表现出色的稳定性使其成为理想的散热解决方案。强烈推荐给需要高效、可靠散热系统的用户。

OD4010-24MB参数

参数
长*宽*高 40mm*10.5mm*40mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD4010-24MB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD4010-24MB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD4010-24MB OD4010-24MB数据手册

OD4010-24MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
