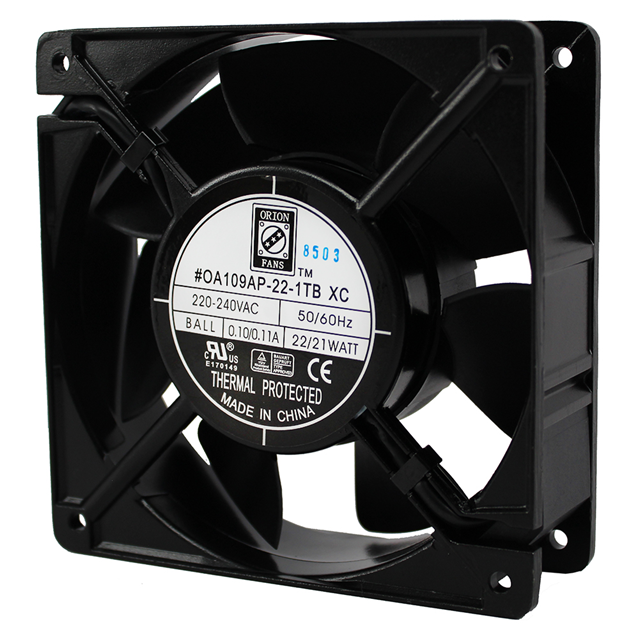

OA109AP-22-1TBXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 230V 110CFM/131CFM 43dB/47dB 120 X 120 X 38mm High Speed
供应商型号: 4035118
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-22-1TBXC

OA109AP-22-1TBXC概述

    OA109 ‘XC Series’ AC Fan 技术手册解析

    1. 产品简介


    OA109 ‘XC Series’ 是一款适用于多种应用场合的交流风扇,具备出色的性能和可靠性。它采用球轴承设计,适用于广泛的工业和商业应用,如通风系统、冷却系统、服务器机房和实验室设备等。

    2. 技术参数


    - 基本参数:
    - 型号:OA109AP-11-1 B XC, OA109AP-22-1 B XC
    - 尺寸:120x38mm (4.7”x 1.5”)
    - 材质:框架为压铸铝,叶轮为PBT塑料(UL94V-0等级)

    - 电气参数:
    - 额定电压:115VAC / 230VAC
    - 额定功率(50/60Hz):21/22W
    - 额定电流(50/60Hz):0.17/0.18A (115V), 0.10/0.11A (230V)
    - 额定速度(RPM):2800/3300

    - 性能参数:
    - 空气流量(CFM):110/131
    - 噪声水平(dB):43/47
    - 最大静态压力:0.38”/0.49” H2O
    - 工作环境参数:
    - 运行温度范围:-10°C 至 +65°C
    - 存储温度范围:-20°C 至 +80°C
    - 预期寿命(L10 @ 40°C):60,000小时
    - 绝缘电阻:>100M 欧姆(500VDC)
    - 介电强度:1分钟内承受1500VAC,50/60Hz

    3. 产品特点和优势


    OA109 ‘XC Series’ 的主要特点包括:
    - 高可靠性:采用双重球轴承设计,确保长时间稳定运行。
    - 低噪声:通过优化叶片设计,降低噪音水平,适用于对静音有要求的场所。
    - 宽广的工作温度范围:从-10°C到+65°C,适应不同环境需求。
    - 高效能:提供强大的空气流动和较高的静态压力,适用于各种复杂的应用场景。

    4. 应用案例和使用建议


    - 应用场景:
    - 服务器机房:用于高效散热。
    - 实验室设备:提供稳定的气流控制。
    - 工业控制系统:用于设备内部通风。
    - 使用建议:
    - 在安装时注意保持足够的通风空间,以避免过热。
    - 定期清洁风扇叶片和过滤网,保持良好的运行状态。
    - 根据实际需求选择合适的风扇型号,考虑电压、电流和风量等因素。

    5. 兼容性和支持


    - 兼容性:
    - 适用于标准AC电源接口,可轻松集成到现有系统中。
    - 支持服务:
    - Knight Electronics, Inc. 提供详细的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题: 电源电压不匹配导致风扇无法启动。
    - 解决方案: 检查所使用的电源电压是否与风扇额定电压相符。
    - 问题: 风扇运行时噪音较大。
    - 解决方案: 清洁叶片和电机部分,确保无灰尘或异物。
    - 问题: 风扇运行时间较长后出现振动。
    - 解决方案: 检查固定装置是否松动,必要时进行紧固。

    7. 总结和推荐


    OA109 ‘XC Series’ 是一款性能优越、应用广泛的交流风扇,特别适合于需要高效通风和低噪音环境的应用场合。其出色的可靠性和稳定的性能使其成为市场上的优秀选择。强烈推荐在各种工业和商业环境中使用这款产品。

OA109AP-22-1TBXC参数

参数
长*宽*高 120mm*38mm*120mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OA109AP-22-1TBXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-22-1TBXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-22-1TBXC OA109AP-22-1TBXC数据手册

OA109AP-22-1TBXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 230.3529
5+ ¥ 230.3529
10+ ¥ 226.2394
20+ ¥ 226.2394
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 230.35
