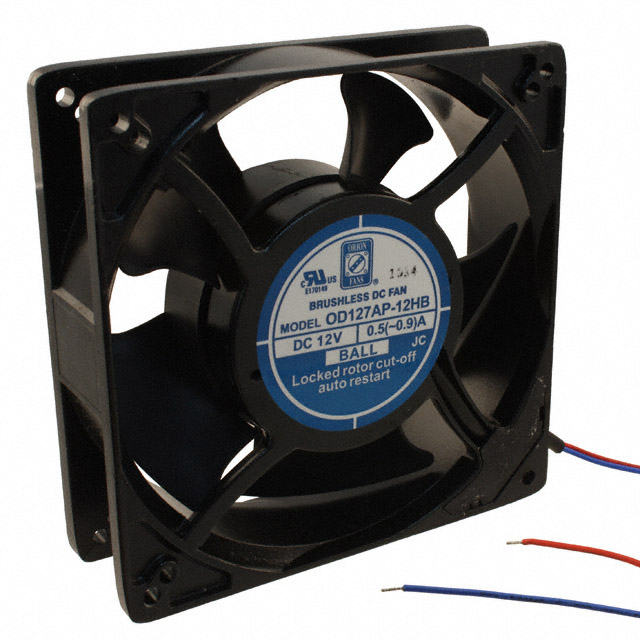

OD127AP-12HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 9V to 13.8V 140CFM 46dB 127 X 127 X 38.5mm High Speed
供应商型号: OD127AP-12HB
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OD127AP-12HB

OD127AP-12HB概述

    OD127AP 系列 DC 风扇 —— 铝框架电子元件产品技术手册解析

    产品简介


    OD127AP 系列是一款高效能 DC 风扇,专为需要高性能冷却的设备设计。该系列产品采用坚固耐用的铝制框架,尺寸为 127 x 38.5 毫米(5.0" x 1.5"),适合多种工业与消费类电子产品应用。OD127AP 系列支持 12V、24V 和 48V 的直流电压输入,能够适应广泛的供电需求,同时提供多种轴承配置(球轴承和套筒轴承)以满足不同运行环境的需求。其关键特性包括罗氏(RoHS)合规、内置防逆接保护功能及低噪音运行。
    该系列风扇广泛应用于电信设备、服务器、医疗设备、嵌入式系统、散热器以及制冷设备等领域。OD127AP 风扇凭借其卓越的性能和可靠性,成为现代散热解决方案的理想选择。

    技术参数


    以下为 OD127AP 系列风扇的主要技术规格汇总:
    | 型号编号 | 转速(RPM) | 气流(CFM) | 噪音(dB) | 工作电压(V DC) | 电压范围 | 电流(A) | 最大静压(“H₂O) |

    | OD127AP-12HB | 3200 | 140 | 46 | 12 | 9~13.8 | 0.88 | 0.41 |
    | OD127AP-12MB | 2600 | 108 | 38 | 12 | 9~13.8 | 0.50 | 0.33 |
    | OD127AP-12LB | 1900 | 86 | 30 | 12 | 9~13.8 | 0.20 | 0.23 |
    | OD127AP-24HB | 3000 | 140 | 46 | 24 | 12~27.6 | 0.43 | 0.41 |
    | OD127AP-24MB | 2600 | 108 | 38 | 24 | 12~27.6 | 0.23 | 0.33 |
    | OD127AP-24LB | 1900 | 86 | 30 | 24 | 12~27.6 | 0.15 | 0.23 |
    | OD127AP-48HB | 3200 | 140 | 46 | 48 | 26~56 | 0.22 | 0.41 |
    | OD127AP-48MB | 2600 | 108 | 38 | 48 | 26~58 | 0.10 | 0.33 |
    | OD127AP-48LB | 1900 | 86 | 30 | 48 | 26~60 | 0.07 | 0.23 |
    其他关键特性:
    - 工作温度范围:-40°C 至 +80°C
    - 寿命(L10):球轴承版本达 60,000 小时(+45°C)
    - 绝缘性能:10MΩ 电极间绝缘电阻(500VDC)
    - 短路保护:1 分钟耐受 500VAC 电压,泄漏电流 < 500 微安
    - 外壳材料:PBT 塑料,UL94V-0 级阻燃材料
    - 重量:约 0.93 磅

    产品特点和优势


    1. 高效能设计:OD127AP 系列风扇通过高转速和强大的气流设计,确保设备在严苛环境中依然保持良好的散热性能。
    2. 多选轴承选项:球轴承和套筒轴承的组合让用户可以根据具体需求选择更长寿命或更低成本的产品。
    3. 宽电压范围支持:可支持 12V、24V 和 48V 输入,满足多种电源平台需求。
    4. 环境适应性强:能够在 -40°C 至 +80°C 的极端温差条件下稳定运行,适用于各种恶劣工况。
    5. 低噪音设计:通过优化叶片设计和电机调校,实现行业领先的静音效果,特别适合对噪音敏感的应用场景。
    6. 安全防护:内置防逆接保护和短路保护功能,提高了产品使用的安全性。

    应用案例和使用建议


    典型应用场景:
    - 服务器机柜:OD127AP 系列可通过高达 140 CFM 的气流帮助服务器机柜实现高效散热,保证设备稳定运行。
    - 医疗设备:针对医疗设备的严格可靠性要求,OD127AP 的 L10 寿命达到 60,000 小时,特别适合长期连续工作的医疗场景。
    - 嵌入式工业设备:如工控机和网络设备,通过选择合适的电压范围和轴承配置,可以显著提升设备散热效率。
    使用建议:
    - 在高湿度环境下,确保风扇安装位置具有良好的通风条件,避免冷凝水积聚。
    - 若需要更高的静压力输出,优先选用高压型号如 OD127AP-48HB 或 OD127AP-24HB。
    - 定期检查风扇的工作状态,特别是在高温或高负载环境下运行时。

    兼容性和支持


    OD127AP 系列风扇符合 RoHS 标准,可与市面上大多数主流电子设备兼容。厂商 Knight Electronics 提供全面的技术支持和售后保障,包括详细的技术文档下载、在线咨询以及现场安装指导服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 风扇启动后无法正常运转 | 检查电源连接是否正确;确认电压是否在支持范围内 |
    | 运行中出现异常噪音 | 清理风扇叶片上的灰尘或异物 |
    | 风扇运行电流超过标称值 | 检查设备负载是否过高 |
    | 风扇无法耐受低温环境 | 确保设备配备适当的加热模块 |

    总结和推荐


    OD127AP 系列 DC 风扇以其高效的气流输出、宽泛的工作电压范围和长寿命设计,成为散热解决方案中的佼佼者。无论是服务器、医疗设备还是工业控制领域,都能轻松应对复杂的工作环境。结合其出色的性价比和卓越的性能表现,我们强烈推荐此系列产品作为高效散热解决方案的首选。
    如有进一步需求或定制化需求,Knight Electronics 提供完善的支持服务,助力您的项目成功落地。

OD127AP-12HB参数

参数
长*宽*高 127mm*38.5mm*38.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD127AP-12HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD127AP-12HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD127AP-12HB OD127AP-12HB数据手册

OD127AP-12HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.7 ¥ 476.28
10+ $ 50.7732 ¥ 426.4949
25+ $ 46.9854 ¥ 394.6774
50+ $ 44.264 ¥ 371.8176
100+ $ 40.299 ¥ 338.5116
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 476.28
