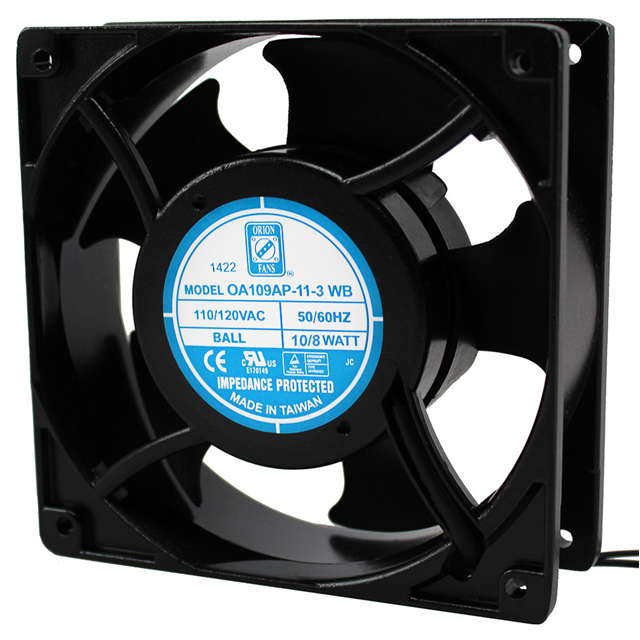

OA109AP-11-3WB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 115V 80V to 130V 51CFM 25dB 120 X 120 X 38.5mm Low Speed
供应商型号: OA109AP-11-3WB
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-11-3WB

OA109AP-11-3WB概述

    OA109 Series AC Fan 技术手册



    1. 产品简介



    OA109系列交流风扇是适用于广泛工业和商业应用的专业风扇。该系列提供多种型号,包括电压等级为115V和230V的不同版本,尺寸统一为120x38mm(4.7"x 1.5")。该风扇采用压铸铝框架,具有高效能、长寿命的特点,特别适用于需要高性能冷却和可靠性的场合。


    2. 技术参数



    - 电压范围: 115V / 230V AC
    - 尺寸: 120x38mm(4.7"x 1.5")
    - 重量: 约1.12磅
    - 绝缘电阻: >100M欧姆(500VDC)
    - 耐压强度: 1分钟内达到1500VAC(50/60Hz)
    - 最大静压: 0.28“H2O(OA109AP-11-1)到0.15“H2O(OA109AP-22-3)
    - 电机类型: 阴影极阻抗保护
    - 轴承系统: 双球轴承或滑动轴承
    - 导线连接: 2x 300mm(22AWG)导线或接线端子


    3. 产品特点和优势



    OA109系列风扇的主要特点是其长寿命设计。使用双球轴承时,风扇的寿命可达到60,000小时(L10在40°C),而使用滑动轴承时,寿命可达30,000小时(L10在40°C)。这些特点使其在高温、高湿和严苛的工作环境中表现出色,同时保持较高的稳定性和可靠性。此外,其高静压能力和低噪音水平使其非常适合对环境要求严格的场合。


    4. 应用案例和使用建议



    - 应用案例: OA109系列风扇广泛应用于电信设备、医疗设备、工业控制设备、以及各种电子设备的散热。例如,在电信基站中,该风扇可以有效应对高密度安装带来的散热挑战。
    - 使用建议: 在选择风扇时,应根据具体的应用场景选择合适的电压等级和空气流量。例如,在要求较高静压的应用场合,可以选择OA109AP-11-1型号(115V, 0.28“H2O)或OA109AP-22-1型号(230V, 0.28“H2O)。此外,安装时确保良好的通风条件,避免过热。


    5. 兼容性和支持



    OA109系列风扇与多数标准电子设备接口兼容,方便集成。厂商提供全面的技术支持和售后服务,确保客户能够顺利安装和使用产品。


    6. 常见问题与解决方案



    - 问题: 安装后风扇不转动
    - 解决办法: 检查电源连接是否正确,确认输入电压与风扇标称电压一致。若电压无误,则可能是内部接线故障,建议联系厂商进行维修。
    - 问题: 运行时噪音异常
    - 解决办法: 检查风扇固定是否牢固,叶片是否有杂物,如有必要,拆下风扇清洁叶片并重新固定。


    7. 总结和推荐



    总体来看,OA109系列风扇凭借其出色的性能、长寿命和广泛的适用性,在市场上具备较强的竞争力。其优良的设计和可靠的性能使其成为许多工业和商业应用的理想选择。强烈推荐给需要高性能冷却解决方案的用户。

OA109AP-11-3WB参数

参数
长*宽*高 119.5mm*38.5mm*38.5mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OA109AP-11-3WB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-11-3WB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-11-3WB OA109AP-11-3WB数据手册

OA109AP-11-3WB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.5875 ¥ 223.335
10+ $ 23.8148 ¥ 200.0443
25+ $ 22.035 ¥ 185.094
50+ $ 20.757 ¥ 174.3588
100+ $ 18.9 ¥ 158.76
库存: 36
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 223.33
