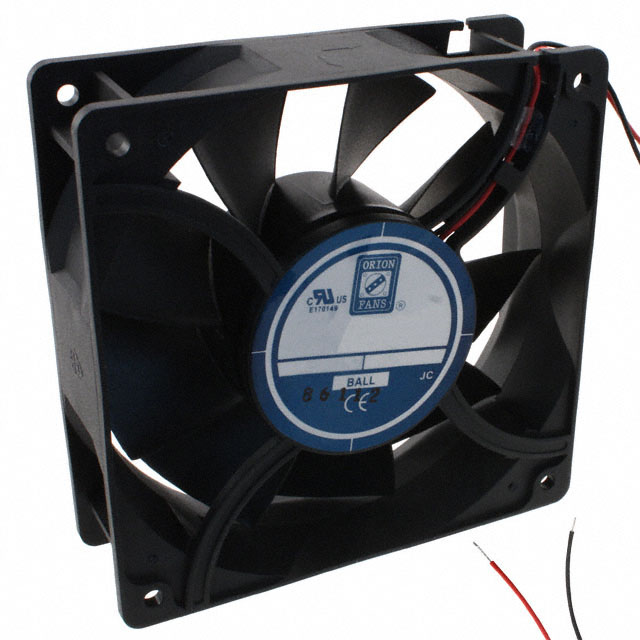

OD1238-12HBXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 200CFM 61dB 120 X 120 X 38mm High Performance
供应商型号: 4035256
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-12HBXC

OD1238-12HBXC概述

    OD1238 XC系列高性能直流风扇技术手册

    产品简介


    OD1238 XC系列是一款高性能直流风扇,专为需要高效散热和高可靠性应用的电子设备设计。其主要特点是通过紧凑的设计提供强大的气流和低噪音,适用于多种工业和消费电子产品中。OD1238系列提供了12V、24V和48V三种不同电压版本,尺寸为120mm x 38mm(4.7英寸 x 1.5英寸),非常适合安装空间有限的应用场合。

    技术参数


    OD1238 XC系列的主要技术参数如下:
    | 参数名称 | 规格 |

    | 尺寸 | 120x38mm (4.7"x 1.5") |
    | 框架和叶轮材料 | PBT,UL94V-0塑料 |
    | 工作电压 | 12V/24V/48V |
    | 额定速度 | 3200-4700 RPM |
    | 空气流量 | 130-220 CFM |
    | 噪音 | 48-63 dB(A) |
    | 最大静态压力 | 0.75“H2O |
    | 连接方式 | 2x导线,24AWG |
    | 电机类型 | 无刷直流电机 |
    | 轴承系统 | 双球轴承 |
    | 绝缘电阻 | 10MΩ(500VDC) |
    | 耐压强度 | 500VAC,1分钟 |
    | 工作温度范围 | -10°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +80°C |

    产品特点和优势


    - 高性能:通过优化的设计实现高效的气流和静音运行。
    - 长寿命:L10寿命长达65,000小时,适合长时间运行的应用。
    - 宽电压范围:支持12V、24V和48V电压输入,适用于不同应用需求。
    - 高可靠性:采用无刷直流电机,具有极高的可靠性和耐久性。
    - 环保:符合RoHS标准,对环境友好。
    - 防水等级:IP55防护等级,适应恶劣工作环境。

    应用案例和使用建议


    OD1238 XC系列风扇广泛应用于电信设备、服务器、医疗设备、工业控制系统、数据中心及各类电子设备的散热和通风。例如,在服务器机柜中,可以用于机柜内部的空气循环和热管理;在医疗设备中,可用于设备内部的关键组件冷却,以确保设备稳定运行。
    使用建议:
    - 在安装过程中确保风扇的正确连接,并避免过度弯曲导线。
    - 在高温环境中使用时,考虑额外的散热措施。
    - 定期清洁风扇以保持其最佳性能。

    兼容性和支持


    OD1238 XC系列风扇与大多数标准接口兼容,可以方便地替换其他品牌的风扇。制造商提供全面的技术支持和服务,包括保修、故障排除和技术咨询。

    常见问题与解决方案


    1. 风扇不启动
    - 解决方法:检查电源连接是否正确,确保电压符合要求。
    2. 噪音较大
    - 解决方法:确认风扇是否固定良好,避免安装松动导致的震动噪音。
    3. 风量不足
    - 解决方法:检查安装位置是否有阻碍,如未完全展开或被阻挡。

    总结和推荐


    OD1238 XC系列是一款出色的高性能直流风扇,具备高效、可靠、耐用等特点,适用于各种苛刻的工作环境。其广泛的电压范围和长寿命使其成为众多电子设备的理想选择。建议在需要高效散热和高可靠性的应用中优先考虑这款产品。

    以上内容是根据提供的技术手册信息整理而成,旨在帮助用户更好地了解和使用OD1238 XC系列风扇。

OD1238-12HBXC参数

参数
长*宽*高 120mm*38.5mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-12HBXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-12HBXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-12HBXC OD1238-12HBXC数据手册

OD1238-12HBXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
