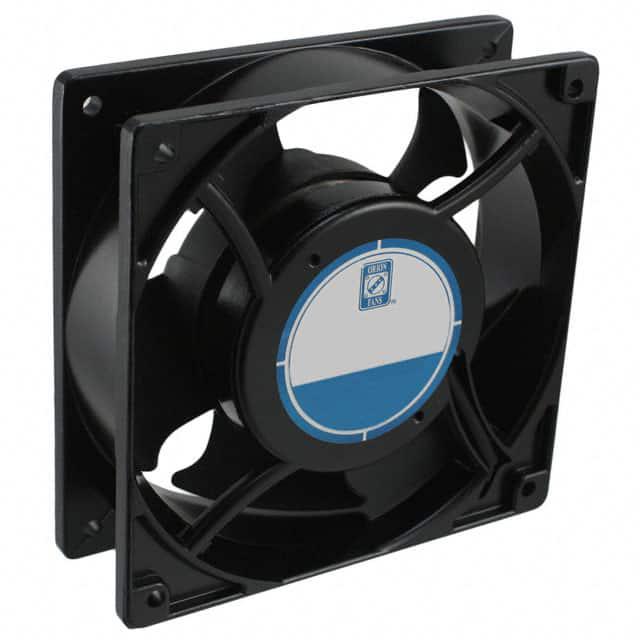

OA109AP-11-1TS

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Sleeve Bearing 115V 80V to 130V 110CFM 42dB 119.5 X 119.5 X 38.5mm High Speed
供应商型号: OA109AP-11-1TS
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-11-1TS

OA109AP-11-1TS概述

    OA109 Series AC Fan 技术手册解析

    产品简介


    OA109 系列交流风扇是专为多种应用场景设计的小型高效冷却装置。该系列风扇适用于115V 和 230V 的电压输入,具有不同的速度选项以满足各种需求。OA109 系列风扇采用耐用的铝合金框架,提供出色的散热性能,并广泛应用于工业设备、通信设施、计算机系统和其他需要高效空气流动的场合。

    技术参数


    - 尺寸:120x38mm (4.7”x 1.5”)
    - 框架材料:压铸铝
    - 运行温度范围:
    - 球轴承:-20°C ~ +80°C
    - 套管轴承:-10°C ~ +50°C
    - 存储温度范围:-40°C ~ +100°C
    - 寿命预期:
    - 球轴承:60,000小时(L10 在 40°C)
    - 套管轴承:30,000小时(L10 在 40°C)
    - 重量:约1.12磅
    - 扇叶材料:PBT,UL94V-0塑料
    - 连接方式:两条300毫米导线(22AWG)或接线端子
    - 电机类型:交流降压电机,阻抗保护
    - 轴承系统:双球轴承或套管轴承
    - 绝缘电阻:>100兆欧(500VDC)
    - 介电强度:1分钟内1500VAC,50/60Hz
    型号规格
    | 型号编号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 电压(AC) | 电压范围 | 功率(W) | 最大静压(“H2O) |

    | OA109AP-11-1 | 3000 | 110 | 42 | 115 | 80~130 | 15 | 0.28 |
    | OA109AP-11-2 | 2300 | 71 | 35 | 115 | 80~130 | 11 | 0.24 |
    | OA109AP-11-3 | 1600 | 51 | 25 | 115 | 80~130 | 8 | 0.15 |
    | OA109AP-22-1 | 3000 | 110 | 42 | 230 | 160~260 | 15 | 0.28 |
    | OA109AP-22-2 | 2300 | 71 | 35 | 230 | 160~260 | 11 | 0.24 |
    | OA109AP-22-3 | 1600 | 51 | 26 | 230 | 160~260 | 8 | 0.15 |
    注:各型号指示标识如下:“TB”(终端球轴承)、“WB”(12英寸导线,球轴承)、“TS”(终端,套管轴承)、“WS”(12英寸导线,套管轴承)

    产品特点和优势


    OA109系列风扇的主要特点是其坚固的铝合金框架和高性能的轴承系统。球轴承和套管轴承的选择确保了不同工作条件下的可靠运行。此外,这些风扇还具备高风量、低噪音和宽电压范围的优点,能够适应多种应用场景。它们的高寿命预期(特别是球轴承型号)使得在恶劣环境中也能长期稳定工作,提升了整体的可靠性。

    应用案例和使用建议


    OA109系列风扇可以应用于多种设备中,如工业机械、通信设备、服务器机房等。对于具体应用,建议根据设备的实际要求选择合适的型号。例如,在高湿度环境下工作时,球轴承型号更适合;而在低噪声要求的应用场景中,可以选择转速较低的型号。另外,安装时需要注意风扇的方向,确保最佳气流效果。

    兼容性和支持


    OA109系列风扇设计用于与标准电气接口兼容,支持常见的交流电压输入(115V和230V)。制造商Knight Electronics提供了详尽的技术支持和服务,包括产品手册、安装指南和售后服务等,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:风扇在启动时噪音过大。
    - 解决方案:检查风扇是否安装稳固,确保叶片没有异物卡住。必要时,调整电机或更换新的轴承。

    - 问题:风扇转速不稳定。
    - 解决方案:确认电源电压是否在规定范围内,检查电气连接是否良好。如果问题持续存在,可能需要联系制造商进行进一步检查。

    总结和推荐


    总体来看,OA109系列交流风扇以其优良的性能和广泛的适用性成为市场上一款极具竞争力的产品。它在耐用性、效率和稳定性方面表现卓越,适合多种工业和商业应用。建议在对风扇性能和使用寿命有较高要求的应用场景中优先考虑此系列产品。

OA109AP-11-1TS参数

参数
长*宽*高 119.5mm*38.5mm*38.5mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OA109AP-11-1TS厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-11-1TS数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-11-1TS OA109AP-11-1TS数据手册

OA109AP-11-1TS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.225 ¥ 186.69
10+ $ 19.9056 ¥ 167.207
25+ $ 18.419 ¥ 154.7196
50+ $ 17.347 ¥ 145.7148
100+ $ 15.8025 ¥ 132.741
库存: 133
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 186.69
