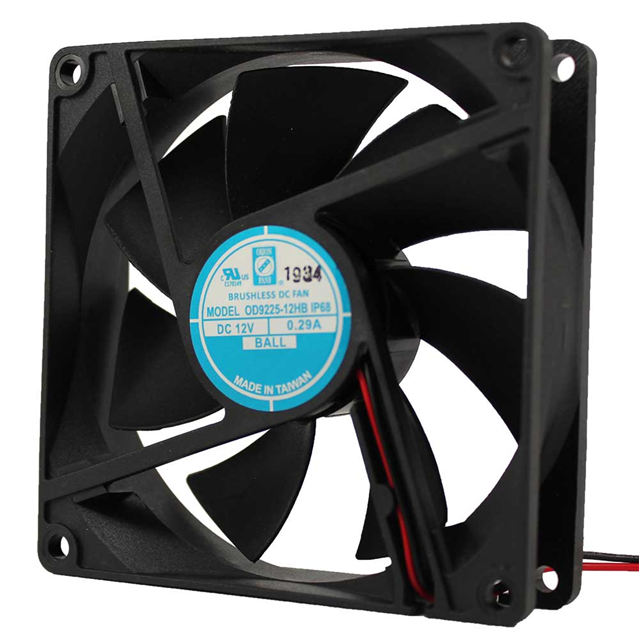

OD9225-24LBIP68

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 25CFM 23dB 92 X 92 X 25mm Low Speed
供应商型号: OD9225-24LBIP68
供应商: 国内现货
标准整包数: 500
ORION FANS 风扇和热管理 OD9225-24LBIP68

OD9225-24LBIP68概述

    OD9225-IP68 Series DC Fan 技术手册解析

    产品简介


    OD9225-IP68 系列直流风扇是一款专为恶劣环境下使用而设计的产品。这些风扇适用于多种应用场景,如数据中心、工业设备、户外设施等。它们具备高防护等级(IP68),能够在水下和粉尘环境中稳定运行,保证系统的可靠性和长期稳定性。

    技术参数


    OD9225-IP68 系列直流风扇的主要技术参数如下:
    | 型号 | 额定电压 | 输入功率 (W) | 额定电流 (A) | 额定转速 (RPM) | 空气流量 (CFM) | 噪音水平 (dB) | 最大静态压力 (mm H2O) |

    | OD9225-12HHB | 12 VDC | 3.0 | 0.29 | 3300 | 60 | 38 | 0.25 |
    | OD9225-12HB | 12 VDC | 3.0 | 0.29 | 2900 | 50 | 35 | 0.24 |
    | OD9225-12MB | 12 VDC | 2.1 | 0.20 | 2500 | 35 | 30 | 0.18 |
    | OD9225-12LB | 12 VDC | 1.4 | 0.12 | 1800 | 25 | 23 | 0.12 |
    | OD9225-24HHB | 24 VDC | 3.5 | 0.18 | 3300 | 60 | 38 | 0.25 |
    | OD9225-24HB | 24 VDC | 3.5 | 0.18 | 2900 | 50 | 33 | 0.24 |
    | OD9225-24MB | 24 VDC | 2.8 | 0.12 | 2500 | 35 | 30 | 0.18 |
    | OD9225-24LB | 24 VDC | 2.4 | 0.10 | 1800 | 25 | 23 | 0.12 |
    | OD9225-48HHB | 48 VDC | 4.3 | 0.09 | 3300 | 60 | 38 | 0.25 |
    | OD9225-48HB | 48 VDC | 4.3 | 0.09 | 2900 | 50 | 32 | 0.24 |
    | OD9225-48MB | 48 VDC | 2.4 | 0.05 | 2500 | 35 | 30 | 0.18 |
    | OD9225-48LB | 48 VDC | 1.9 | 0.04 | 2100 | 32 | 27 | 0.15 |
    其他技术参数还包括:
    - 工作温度范围:-15°C 至 +65°C
    - 存储温度范围:-25°C 至 +70°C
    - 寿命预期:70,000 小时(L10 在 40°C 下)
    - 连接方式:两根 24 AWG 引线
    - 防护等级:IP68
    - 电机类型:无刷直流,自动重启,极性保护,电子保护
    - 轴承系统:双球轴承
    - 绝缘电阻:10 MΩ(500 VDC)
    - 绝缘强度:500 VAC/min

    产品特点和优势


    1. 高防护等级:OD9225-IP68 系列具有 IP68 等级,可在严苛环境中稳定运行,防水防尘。
    2. 高可靠性:采用无刷直流电机和双球轴承设计,确保长寿命和低噪音。
    3. 多样化的电压选择:提供 12V、24V 和 48V 多种电压版本,满足不同应用场景的需求。
    4. 先进的电子保护:具备极性保护和电子保护功能,防止误操作导致的损坏。
    5. 长寿命:70,000 小时的寿命预期,大大降低了维护成本。

    应用案例和使用建议


    OD9225-IP68 系列广泛应用于数据中心、工业自动化设备、通信基站和户外设施等场景。以下是一些具体的应用案例:
    1. 数据中心散热:在高密度服务器机房中,风扇能够有效散热,保持设备稳定运行。
    2. 工业设备冷却:在高温、多尘的工业环境中,风扇能够持续提供强效通风。
    3. 户外设施防护:在室外安装条件下,风扇的 IP68 防护等级可以防止雨水和灰尘侵入。
    使用建议:
    - 在安装前确认电源电压与风扇额定电压匹配。
    - 定期检查风扇叶片,确保无积尘和杂物影响空气流通。
    - 使用适当的安装固定件,避免风扇震动引起不必要的噪音。

    兼容性和支持


    OD9225-IP68 系列风扇可与其他标准尺寸的直流风扇配件兼容。厂商提供详尽的技术支持和售后服务,包括在线指导、现场技术支持和快速响应的维修服务。

    常见问题与解决方案


    1. 问题:风扇噪音过大?
    - 解决方案:检查安装是否稳固,是否有异物阻碍叶片运转。如果情况未改善,联系厂商进行检测。
    2. 问题:风扇无法启动?
    - 解决方案:确认电源连接正确且电压匹配。检查极性保护电路是否正常工作。如仍无法启动,联系厂商检修。
    3. 问题:风扇转速异常?
    - 解决方案:检查电源输入电压是否符合要求,风扇是否受到物理阻碍。必要时调整PWM信号。

    总结和推荐


    综上所述,OD9225-IP68 系列直流风扇凭借其高防护等级、长寿命和多样化电压选择,在各类恶劣环境下表现出色。无论是数据中心、工业设备还是户外设施,都能找到适合的应用场景。因此,我们强烈推荐此系列风扇用于需要高效散热和高可靠性的项目。

OD9225-24LBIP68参数

参数
长*宽*高 92mm*25mm*25mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD9225-24LBIP68厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9225-24LBIP68数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9225-24LBIP68 OD9225-24LBIP68数据手册

OD9225-24LBIP68封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 21.575 ¥ 181.23
库存: 0
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
