首页  >  产品百科  >  OD1238-12MBXJ10A

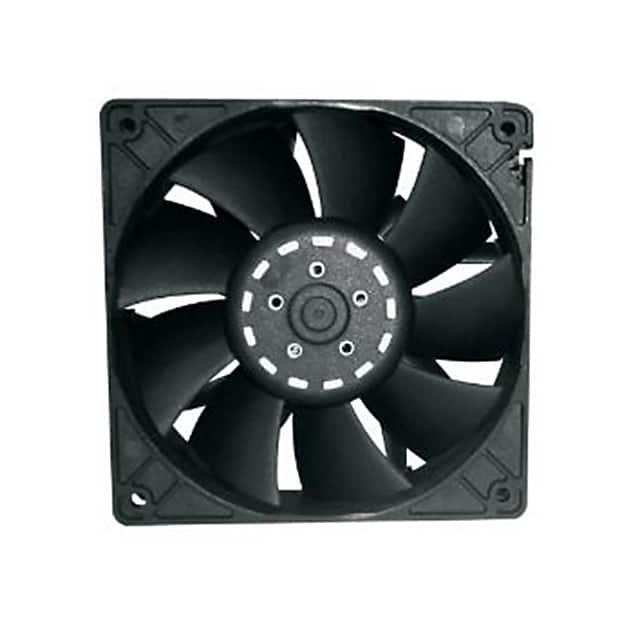

OD1238-12MBXJ10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 7V to 13.2V 207CFM 63dB 120 X 120 X 38mm Tachometer
供应商型号: OD1238-12MBXJ10A
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-12MBXJ10A

OD1238-12MBXJ10A概述

    电子元器件产品技术手册:OD1238 XJ系列直流风扇

    产品简介


    OD1238 XJ系列直流风扇是专为高效冷却应用设计的高性能直流风扇。它采用无刷直流电机(Brushless DC Motor)驱动,具备自动重启和极性保护功能。产品广泛应用于计算机服务器、工业自动化系统、医疗设备和其他需要高效率冷却的应用场合。

    技术参数


    以下是OD1238 XJ系列直流风扇的主要技术参数:
    - 型号: OD1238-12HBXJ01A, OD1238-12HBXJ10A, OD1238-12MBXJ01A, OD1238-12MBXJ10A, OD1238-24HBXJ01A
    - 尺寸: 120x38mm (4.7”x 1.5”)
    - 额定电压: 12V DC / 24V DC
    - 电压范围: 7 ~ 13.2V DC / 17 ~ 26.4V DC
    - 额定电流: 2.30A / 3.70A
    - 额定功率: 27.6W / 44.4W
    - 额定转速 (RPM): 5000 / 6000
    - 气流 (CFM): 207 / 250
    - 噪声水平 (dB): 63 / 69
    - 最大静压 (H2O): 1.04” / 1.48”
    - 重量: 约 375g
    - 绝缘电阻: 最小值 10MΩ @ 500VDC
    - 耐压强度: 1分钟 500VAC
    - 泄漏电流: 小于 500μA
    - 存储温度: -40°C ~ +80°C
    - 工作温度范围: -10°C ~ +70°C
    - 轴承系统: 双球轴承
    - 扇框和叶轮材料: PBT, UL94V-O塑料
    - 使用寿命 (L10): 70,000小时(40°C)

    产品特点和优势


    1. 高可靠性:采用双球轴承设计,提供长久稳定运行。
    2. 高效节能:低功耗设计,有效提升能效。
    3. 宽电压范围:支持7 ~ 13.2V DC / 17 ~ 26.4V DC电压输入,适用性强。
    4. 精确速度控制:通过脉宽调制(PWM)实现精确速度调节。
    5. 智能监控:配备开放式集电极测速信号(Tachometer),可实时监测风扇运行状态。

    应用案例和使用建议


    - 应用案例:该风扇广泛应用于服务器机柜、工控设备、医疗设备等领域,提供高效冷却效果。
    - 使用建议:
    - 确保风扇周围空气流通良好,以充分发挥其冷却效能。
    - 定期检查风扇固定安装点,确保紧固,避免因震动导致损坏。
    - 遵循电气安全规范,正确连接电源线并进行绝缘处理。

    兼容性和支持


    - 兼容性:支持标准连接线(如UL1007, 24AWG, ~320mm),便于与多种设备连接。
    - 支持和服务:Knight Electronics提供全面的技术支持和售后服务,帮助客户解决问题。

    常见问题与解决方案


    - 问题: 风扇无法启动?
    - 解决方案: 检查电源线是否连接正确,确认输入电压在允许范围内。
    - 问题: 噪音过大?
    - 解决方案: 检查风扇是否牢固安装,避免震动引起噪音。
    - 问题: 风扇转速不稳定?
    - 解决方案: 检查脉宽调制(PWM)信号是否正常,调整PWM占空比。

    总结和推荐


    OD1238 XJ系列直流风扇以其高效的冷却性能、长寿命和高可靠性,成为众多领域的理想选择。通过双球轴承、高精度速度控制及宽电压范围设计,确保其在各种应用场景下的出色表现。我们强烈推荐该产品用于需要高效冷却的工业和商业设备中。

OD1238-12MBXJ10A参数

参数
长*宽*高 120mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-12MBXJ10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-12MBXJ10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-12MBXJ10A OD1238-12MBXJ10A数据手册

OD1238-12MBXJ10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 54.0625 ¥ 454.125
10+ $ 48.4184 ¥ 406.7146
25+ $ 44.8045 ¥ 376.3578
50+ $ 42.207 ¥ 354.5388
100+ $ 38.43 ¥ 322.812
库存: 29
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 454.12
