首页  >  产品百科  >  OD1232-12HB

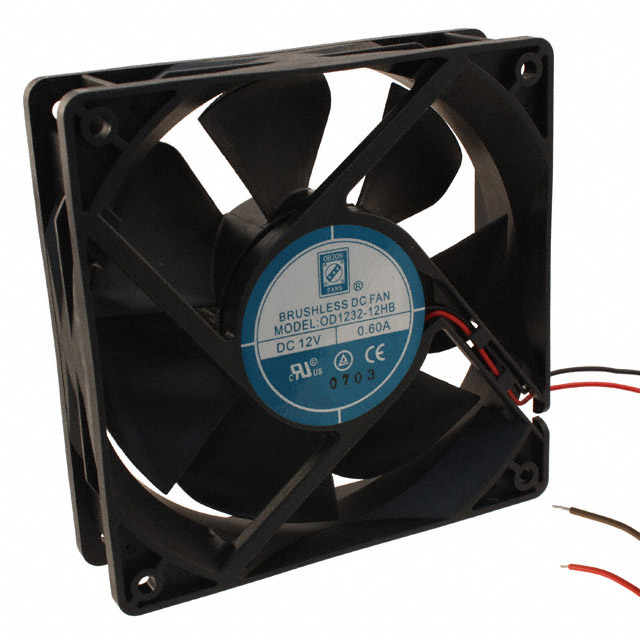

OD1232-12HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 6V to 13.8V 120CFM 51dB 120 X 120 X 32mm High Speed
供应商型号: 4035247
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1232-12HB

OD1232-12HB概述

    # Orion Fans OD1232 系列直流风扇技术手册解析

    1. 产品简介


    Orion Fans 的 OD1232 系列直流风扇是一种高性能散热装置,适用于广泛的工业和商业应用。该系列产品提供 12V、24V 和 48V 多种电压选择,采用紧凑型设计,尺寸为 120 x 32mm(4.7 x 1.25 英寸)。其核心功能包括高效的空气流动(最高可达 120 CFM)、低噪音运行(最低仅 44 dB)以及高静态压力(最高达 0.42 "H₂O),非常适合对散热性能要求高的场景。
    OD1232 系列风扇由耐用的 PBT、UL94V-0 塑料制成,具有出色的机械强度和阻燃性能。可选配多种附加功能,如速度计(FG)、报警信号输出(RD)、热控开关(PWM 输入)、双轴承系统(球轴承或滑动轴承)等,以满足不同的客户需求。

    2. 技术参数


    以下是 OD1232 系列风扇的关键技术规格:
    | 参数名称 | 规格值 |

    | 尺寸 | 120 x 32 mm |
    | 工作电压 | 12V / 24V / 48V |
    | 转速(RPM) | 2900~3750 |
    | 最大空气流量(CFM) | 120 |
    | 噪音水平(dB) | 44~51 |
    | 静态压力("H₂O) | 0.27~0.42 |
    | 轴承类型 | 双球轴承或滑动轴承 |
    | 最大电流(A) | 0.60 |
    | 功耗 | 5.28~7.2W |
    支持的电气特性
    - 绝缘电阻:≥ 10MΩ @ 500VDC
    - 耐压能力:1 分钟内承受 500VAC,泄漏电流≤500μA
    - 温度范围:工作温度 -10°C 至 +70°C,存储温度 -40°C 至 +80°C
    兼容性
    OD1232 系列风扇通过了 RoHS 认证,符合环保标准。此外,该系列支持多种接口形式,包括 2 根引线或 3 根引线(红色、黑色、黄色),便于集成到各种电路设计中。

    3. 产品特点和优势


    OD1232 系列风扇具有以下几个显著特点:
    - 高效能:高转速与强大静压相结合,确保优异的散热性能。
    - 低噪音:采用先进的降噪技术,适合需要安静环境的应用场合。
    - 长寿命:双轴承系统设计延长了产品的使用寿命,其中球轴承版本的 L10 寿命高达 70,000 小时。
    - 灵活配置:可根据具体需求选择不同电压等级、报警信号输出、速度监测等功能模块。
    这些特性使得 OD1232 系列风扇在数据中心、服务器机柜、医疗设备、通信设备等领域表现出色。

    4. 应用案例和使用建议


    应用案例
    - 数据中心机房:用于服务器散热,保障设备稳定运行。
    - 工业控制设备:帮助关键组件降温,提高整体系统可靠性。
    - 医疗器械:确保精密仪器长期处于适宜的工作环境中。
    使用建议
    为了获得最佳效果,在安装 OD1232 系列风扇时应注意以下几点:
    - 确保进风口和出风口畅通无阻,避免阻碍气流路径。
    - 根据实际功耗合理配置电源电压及电流限制器。
    - 若需调节风速,请考虑添加 PWM 控制电路来实现动态管理。

    5. 兼容性和支持


    OD1232 系列风扇完全兼容主流电气连接规范,并可通过定制化服务满足特殊需求。制造商 Knight Electronics 提供全面的技术支持,包括安装指导、故障排查等服务。客户还可以享受长达数年的质保期,充分体现了产品的可靠性和稳定性。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其对应解决方法:
    | 问题描述 | 解决方案 |

    | 风扇无法启动 | 检查电源电压是否匹配 |
    | 噪音异常增大 | 清理风扇叶片上的灰尘或异物 |
    | 风量不足 | 调整风扇角度或清理周围障碍物 |
    | 故障指示灯亮起 | 查看说明书确认具体原因并进行修复 |

    7. 总结和推荐


    综上所述,Orion Fans 的 OD1232 系列直流风扇凭借卓越的散热性能、长久的使用寿命以及高度的灵活性成为同类产品中的佼佼者。它不仅能够应对苛刻的工作条件,还提供了丰富的定制选项以适应不同应用场景的需求。因此,我们强烈推荐此款风扇给需要高效、稳定的散热解决方案的专业用户群体。无论是企业还是个人项目,OD1232 系列都将是理想的选择。

OD1232-12HB参数

参数
长*宽*高 120mm*32mm*32mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1232-12HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1232-12HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1232-12HB OD1232-12HB数据手册

OD1232-12HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
