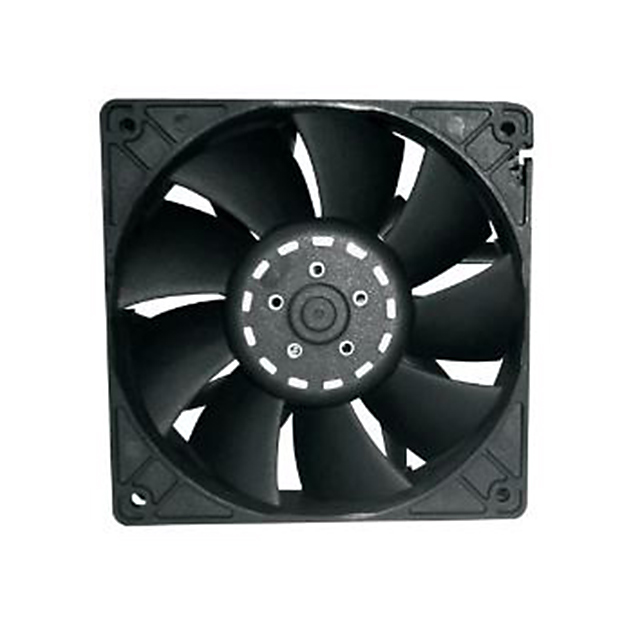

OD1238-12HBXJ01A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 7V to 13.2V 250CFM 69dB 120 X 120 X 38mm Tachometer
供应商型号: OD1238-12HBXJ01A
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-12HBXJ01A

OD1238-12HBXJ01A概述

    电子元器件产品技术手册解析:OD1238 XJ 系列 DC 风扇

    产品简介


    OD1238 XJ 系列 DC 风扇是 Orion Fans 生产的一款高性能直流风扇,采用无刷电机设计,具备自动重启功能和反接保护,广泛应用于散热系统、空调设备、服务器机房等领域。该风扇具有坚固耐用的特点,能够承受较高的环境温度,并提供精确的速度控制功能。

    技术参数


    | 参数名称 | 规格值 |

    | 型号 | OD1238-12HBXJ01A/10A |
    | 尺寸 | 120x38mm (4.7”x 1.5”) |
    | 电压范围 | 7 ~ 13.2V DC (12V型号) |
    | 额定电流 | 3.70 A (12V型号) / 2.30 A (12V型号) / 1.75 A (24V型号)|
    | 额定功率 | 44.4 W (12V型号) / 27.6 W (12V型号) / 42 W (24V型号)|
    | 额定转速(RPM) | 6000 (12V型号) / 5000 (12V型号) |
    | 风量(CFM) | 250 (12V型号) / 207 (12V型号) |
    | 噪音水平(dB) | 69 (12V型号) / 63 (12V型号) |
    | 最大静压(英寸水柱) | 1.48 (12V型号) / 1.04 (12V型号) |
    | 轴承系统 | 双球轴承 |
    | 连接方式 | 3根引线 (12V型号) / 4根引线 (12V型号) |
    | 绝缘电阻 | ≥ 10MΩ @ 500VDC |
    | 耐压强度 | 1分钟内 ≤ 500VAC最大泄露电流 |
    | 存储温度 | -40°C 至 +80°C |

    产品特点和优势


    - 高效节能:采用无刷直流电机设计,具有更高的效率和更低的功耗,适用于长时间运行的环境。
    - 耐久性强:双球轴承设计和坚固的材料确保长期稳定运行,延长使用寿命。
    - 智能控制:具备转速监测和PWM调速功能,可实现精准的速度控制。
    - 反接保护:具有自动重启功能,有效防止反接损坏,增加系统的可靠性。
    - 高可靠性:通过RoHS认证,符合国际环保标准,对环境友好。

    应用案例和使用建议


    OD1238 XJ 系列 DC 风扇广泛应用于数据中心、服务器机房、工业控制系统和空调系统等场合。为了最大化发挥其性能,建议在安装时注意以下几点:
    - 环境适应性:选择合适的安装位置,确保良好的通风条件和散热效果。
    - 电源匹配:根据具体应用选择合适的电压型号(12V或24V),确保稳定的电源供应。
    - 连接稳固:正确连接电源线和信号线,确保接触良好,避免短路风险。
    - 散热管理:合理布局以保证空气流通,提高散热效率。

    兼容性和支持


    - 兼容性:该风扇支持多种电气接口,包括3根引线和4根引线版本,方便与各种设备配套使用。
    - 支持服务:Orion Fans 提供全方位的技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    1. 风扇无法启动
    - 检查电源连接是否正确,确认电压是否在额定范围内。
    2. 风扇噪音过大
    - 检查是否有异物进入,清除可能阻碍风道的物体。
    3. 风扇转速不稳定
    - 检查信号线连接是否正常,尝试调整PWM信号的占空比。

    总结和推荐


    OD1238 XJ 系列 DC 风扇以其高效的性能、可靠的品质和广泛的适用性,在众多行业中表现出色。其优异的性价比和全面的售后服务使其成为市场上的热门选择。对于需要高性能、长寿命的风扇需求的应用场景,强烈推荐使用该系列产品。

OD1238-12HBXJ01A参数

参数
长*宽*高 120mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-12HBXJ01A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-12HBXJ01A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-12HBXJ01A OD1238-12HBXJ01A数据手册

OD1238-12HBXJ01A封装设计

查看详情并下载
Symbol
Footprint
3D Model
