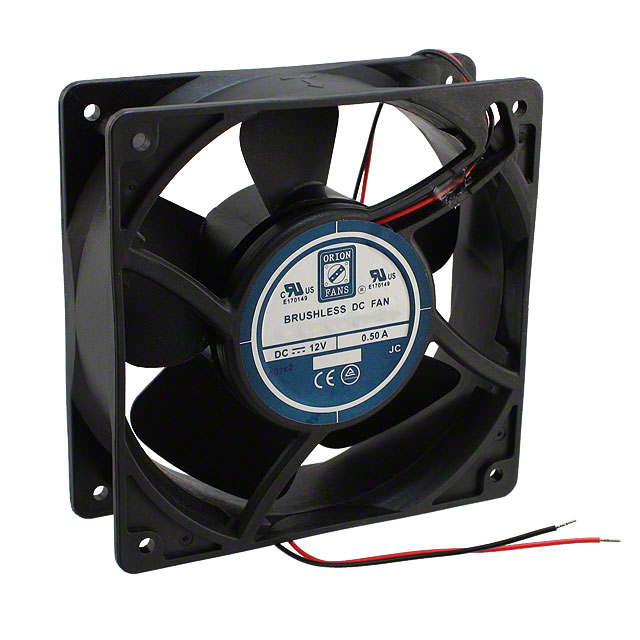

OD1238-12HSS

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Sleeve Bearing 12V 0.5A 4.7W 2800RPM 105CFM 47dB Flange Mount
供应商型号: 4035258
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-12HSS

OD1238-12HSS概述

    OD1238 封装套管系列直流风扇技术手册

    1. 产品简介


    OD1238是一款封装套管系列的直流风扇,适用于各种设备和系统的散热需求。其尺寸为120mm x 38.5mm(4.7英寸 x 1.5英寸),额定电压分别为12V和24V。该产品广泛应用于数据中心、服务器机房、工业设备等领域。

    2. 技术参数


    - 额定电压:12V 和 24V
    - 电压范围:12V型号为9~13.8V;24V型号为16~26V
    - 输入功率(最大):12V型号为6.0W;24V型号为5.5W
    - 额定电流(最大):12V型号为0.50A;24V型号为0.23A
    - 额定速度(RPM):12V型号为2800;24V型号为2540
    - 最大气流(CFM):12V型号为105;24V型号为96
    - 噪声水平(dBA):12V型号为47;24V型号为47
    - 最大静压(”H2O):12V型号为0.27;24V型号为0.23
    - 框架材料:PBT,UL94 V-0塑料
    - 叶轮材料:PBT,UL94 V-0塑料
    - 连接方式:2根24AWG导线,具有自动断电保护、自动重启和极性保护功能
    - 轴承系统:密封套管式
    - 绝缘强度:500VDC/min,<1mA
    - 绝缘电阻:≥10MΩ @ 500VDC
    - 工作温度:-10°C ~ +70°C
    - 存储温度:-20°C ~ +70°C
    - 寿命预期:50,000小时(L10寿命,40°C)

    3. 产品特点和优势


    - 密封套管轴承系统:提供更长的使用寿命和更好的稳定性,减少噪音和振动。
    - 自动断电保护:在过热或短路情况下自动断电,确保安全运行。
    - 宽电压范围:支持广泛的输入电压,适合多种应用场景。
    - 高可靠性:通过严格的测试和认证,确保在各种恶劣环境下的可靠运行。
    - 低噪声设计:在确保高效散热的同时,保持较低的噪声水平,适用于对噪声敏感的应用场合。

    4. 应用案例和使用建议


    - 数据中心和服务器机房:通过高效的气流管理和低噪声设计,提升数据中心的整体散热效果。
    - 工业设备:用于各种工业设备的散热,例如数控机床、自动化生产线等。
    - 建议:在安装过程中注意风扇的方向和位置,以确保最佳的气流效果。同时,考虑到环境温度的影响,选择合适的风扇型号以适应不同的工作环境。

    5. 兼容性和支持


    - 兼容性:该风扇与市场上主流的12V和24V电源适配器兼容,方便集成到现有系统中。
    - 支持和服务:制造商提供详细的技术文档和客户服务支持,帮助用户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:风扇启动困难
    - 解决方案:检查输入电压是否在额定范围内,确认连接线是否有松动。
    - 问题2:噪声过大
    - 解决方案:检查风扇是否安装得当,周围是否有异物阻碍气流。
    - 问题3:风扇停转
    - 解决方案:检查电源电压是否正常,风扇内部是否有灰尘堆积影响运转。

    7. 总结和推荐


    OD1238直流风扇凭借其出色的性能和可靠性,在众多应用场景中表现出色。其独特的密封套管轴承系统和宽电压范围使其成为数据中心、服务器机房和工业设备的理想选择。综上所述,强烈推荐使用这款风扇,特别是在需要高效散热和低噪声的应用环境中。

OD1238-12HSS参数

参数
长*宽*高 120mm*38.5mm*38.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-12HSS厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-12HSS数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-12HSS OD1238-12HSS数据手册

OD1238-12HSS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 386.7589
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 386.75
