OAB22569-22-1WB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Motorized Impeller Centrifugal Ball Bearing 230V 500CFM/550CFM 70dB/72dB 225 X 84.5mm
供应商型号: ET-4035216
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OAB22569-22-1WB

OAB22569-22-1WB概述

    Orion Fans OAB22569 Series AC Blower 技术手册解析

    产品简介

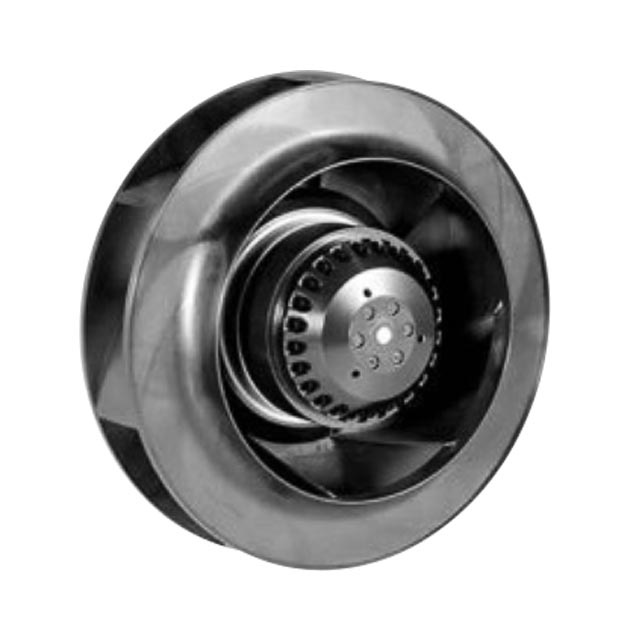

    Orion Fans 的 OAB22569 系列 AC 吹风机是一款高性能、高可靠性的工业级风扇产品,主要用于需要大风量和稳定运行的应用场合。其核心组件包括反向弯曲叶轮(Backwards Curved Impeller)、铸铝框架和 UL94V-O 认证的塑料叶轮,确保了卓越的气流性能和机械强度。OAB22569 系列风扇广泛应用于 HVAC 系统、数据中心、工业设备和空气净化系统等领域。

    技术参数


    以下是 OAB22569 系列 AC 吹风机的主要技术规格:
    | 参数 | 型号 1 (115V) | 型号 2 (230V) |
    |
    | 尺寸 | 225 x 69 mm (8.86”x 2.72”)
    | 绝缘等级 | AC 1500V / 1 分钟
    | 绝缘电阻 | > 100 MΩ
    | 工作温度范围 | -40°C ~ +60°C
    | 使用寿命(L10) | 40,000 小时 @ 40°C
    | 轴承系统 | 双滚珠轴承
    | 防护等级 | IP55
    | 重量 | 5.1 磅
    | 空气流量(CFM) | 500 / 550 | 500 / 550 |
    | 噪音水平(dB) | 70 / 72 | 70 / 72 |
    | 最大静压(inH2O) | 1.8 / 2.3 | 1.8 / 2.3 |
    | 额定功率(W) | 105 / 125 | 105 / 125 |
    | 额定转速(RPM) | 2650 / 2950 | 2650 / 2950 |

    产品特点和优势


    1. 高效率和可靠性:采用双滚珠轴承设计,结合铸铝框架和 UL94V-O 认证的叶轮材料,确保风扇在恶劣环境下长期稳定运行。
    2. 灵活供电选择:提供 115V 和 230V 两种电压规格,满足全球不同地区的供电需求。
    3. 低噪音设计:噪音水平仅为 70~72 dB,适合对声学要求较高的应用场景。
    4. 高静态压力:最大静压达到 2.3 inH2O,适用于需要克服较大阻力的应用场景。
    5. 长寿命设计:在标准条件下使用寿命可达 40,000 小时,降低了维护成本。

    应用案例和使用建议


    OAB22569 系列 AC 吹风机特别适合以下应用场景:
    1. 数据中心:用于服务器机柜的散热,确保设备稳定运行。
    2. HVAC 系统:提供高效空气循环,改善室内空气质量。
    3. 工业设备:在高温或高湿度环境中保持设备冷却。
    使用建议:
    - 安装时确保风扇周围有足够的通风空间,避免堵塞进风口和出风口。
    - 定期检查轴承润滑情况,以延长使用寿命。
    - 在高湿度或腐蚀性环境中,考虑增加防护涂层或密封措施。

    兼容性和支持


    OAB22569 系列 AC 吹风机采用标准接口设计,易于与其他设备集成。厂商提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇噪音过大 | 检查安装是否稳固,确保风扇周围无杂物。 |
    | 风扇无法启动 | 检查电源连接和熔断器设置。 |
    | 风扇寿命不足 | 确保工作环境符合额定条件,定期维护轴承。 |

    总结和推荐


    Orion Fans 的 OAB22569 系列 AC 吹风机以其高效、可靠的性能成为工业和商业应用的理想选择。无论是高负载的数据中心还是复杂的 HVAC 系统,这款产品都能胜任。因此,我们强烈推荐这款产品给需要高性能吹风机的用户。然而,对于特殊环境下的使用,建议提前与厂商确认具体规格和定制选项。
    如需进一步技术支持,请联系 Knight Electronics,电话:214-340-0265。

OAB22569-22-1WB参数

参数
长*宽*高 69mm(宽度)*84.5mm(高度)
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OAB22569-22-1WB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OAB22569-22-1WB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OAB22569-22-1WB OAB22569-22-1WB数据手册

OAB22569-22-1WB封装设计

查看详情并下载
Symbol
Footprint
3D Model
