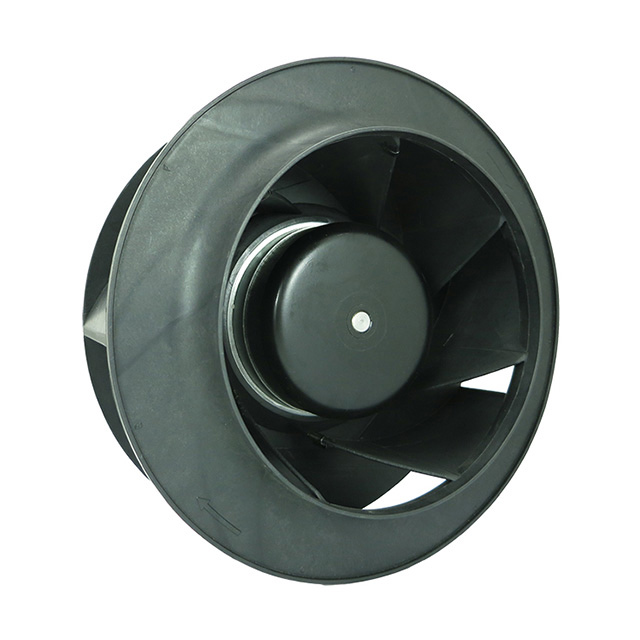

ODB22599-24HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: ET-4035419
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 ODB22599-24HB10A

ODB22599-24HB10A概述

    Orion Fans DC Motorized Impeller 技术手册解析

    1. 产品简介


    产品类型: 直流电机化叶轮
    主要功能: 这款直流电机化叶轮主要用于通风和冷却系统,通过PWM(脉冲宽度调制)控制速度,同时提供转速信号输出。
    应用领域: 工业自动化、数据中心、建筑通风系统、机械冷却等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 型号 | ODB22599-24HB10A / ODB22599-48HB10A |
    | 额定电压 | 24VDC / 48VDC |
    | 电压范围 | 16 ~ 28 VDC / 46 ~ 56 VDC |
    | 额定电流 | 4.6 A / 2.3 A |
    | 额定功率 | 110.4 W |
    | 风量(CFM) | 835 |
    | 最大静压 | 2.05” H2O |
    | 噪音水平(dB) | 55 |
    | 额定转速(RPM) | 2500 |
    | 寿命(L10) | 40,000小时(40°C) |
    | 工作温度范围 | -10°C ~ +65°C |
    | 存储温度范围 | -40°C ~ +80°C |
    | 框架材质 | 铝材 |
    | 叶片材质 | UL94V-0 热塑性塑料 |
    | 信号输出 | 转速计 |
    | 速度控制 | PWM |
    | 引线数量 | 4 条引线 |

    3. 产品特点和优势


    - 高效率: 在广泛的电压范围内稳定运行,确保高效散热和通风。
    - 低噪音: 最大噪声水平仅为55 dB,适用于需要安静环境的应用。
    - 长寿命: 40,000小时的使用寿命保证长期稳定运行。
    - 耐候性: 宽广的工作和存储温度范围使得其可以在恶劣环境下正常工作。
    - 易于安装: 标准尺寸(225x99mm)和轻量化设计(约1500g),便于安装和维护。

    4. 应用案例和使用建议


    - 数据中心: 数据中心机房的通风和冷却系统可以采用这款叶轮,确保服务器正常运行。
    - 工业生产: 在工业环境中,这款叶轮可以用于大型机械设备的冷却,提高生产效率。
    - 建筑通风: 在商业楼宇和住宅区,可作为中央空调系统的组成部分,提升室内空气质量。
    使用建议:
    - 由于额定电压不同,选择合适的型号以匹配系统需求。
    - 在高温环境下使用时,需考虑额外的散热措施。
    - 保持引线连接的稳定性,避免因接触不良导致的故障。

    5. 兼容性和支持


    这款产品具有良好的兼容性,能够与大多数标准控制系统和电源适配器配合使用。厂商提供技术支持和服务,包括安装指导、故障排查和维修服务。更多信息可联系Knight Electronics, Inc.进行咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下运行异常 | 检查散热系统,增加额外的冷却措施 |
    | 启动困难 | 检查电源电压是否符合要求,重新连接引线 |
    | 噪音过大 | 清洁叶片,检查是否有异物进入 |
    | 转速不稳定 | 检查控制信号线路,确保PWM信号正常传输 |

    7. 总结和推荐


    总体而言,Orion Fans的这款直流电机化叶轮凭借其高效、稳定、低噪音的特点,在多个应用领域都展现出色的表现。无论是数据中心还是工业环境,它都是理想的通风和冷却解决方案。鉴于其优秀的性能和广泛的适用性,强烈推荐在需要高效通风和冷却的项目中使用此产品。

ODB22599-24HB10A参数

参数
长*宽*高 99mm(宽度)
零件状态 在售
包装方式 散装

ODB22599-24HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB22599-24HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB22599-24HB10A ODB22599-24HB10A数据手册

ODB22599-24HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 161.0945 ¥ 1361.2482
12+ $ 150.2709 ¥ 1269.7893
28+ $ 146.9935 ¥ 1242.0954
52+ $ 146.3331 ¥ 1236.5145
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1361.24
直接购买
加入购物车
