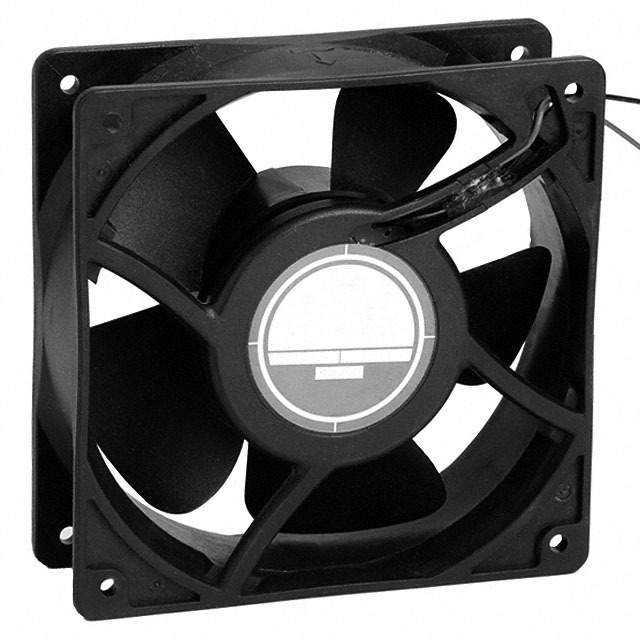

OD1238-48MB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: ET-4047915
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-48MB

OD1238-48MB概述

    # OD1238 系列 DC 风扇技术手册

    产品简介


    OD1238 系列 DC 风扇是一款高性能、低噪音的冷却风扇,适用于各种工业和消费电子设备。其核心设计采用了 120x38mm(4.7"x 1.5")尺寸的框架和叶轮,材质为 PBT,符合 UL94V-0 阻燃等级。这款风扇以其可靠性、效率和多功能性而闻名,广泛应用于服务器、通信设备、工业控制、医疗设备等领域。
    主要功能:
    - 支持 12V、24V 和 48V 的电压输入。
    - 提供多种风扇型号,包括高风量、中风量和低风量选项。
    - 可选配转速监控(Tachometer)、报警功能(Alarm)、PWM 控制接口、热控开关和 IP55 防护等级。
    应用领域:
    - 服务器和存储设备
    - 工业自动化设备
    - 医疗电子设备
    - 数据中心冷却系统
    - 通信设备

    技术参数


    以下是 OD1238 系列 DC 风扇的技术规格表:
    | 型号 | 转速 (RPM) | 风量 (CFM) | 噪音 (dB) | 输入电压 (VDC) | 功率 (W) | 电流 (A) | 最大静压 (“H2O) |

    | OD1238-12HB | 2800 | 105 | 43 | 12 | 6 | 0.50 | 0.24 |
    | OD1238-12MB | 2540 | 95 | 41 | 12 | 4 | 0.35 | 0.23 |
    | OD1238-12LB | 1950 | 73 | 33 | 12 | 3 | 0.24 | 0.13 |
    | OD1238-12LLB | 1500 | 53 | 27 | 12 | 2 | 0.16 | 0.09 |
    | OD1238-24HB | 2800 | 105 | 43 | 24 | 7 | 0.32 | 0.24 |
    | OD1238-24MB | 2540 | 95 | 41 | 24 | 6 | 0.23 | 0.23 |
    | OD1238-24LB | 1950 | 73 | 33 | 24 | 4 | 0.14 | 0.13 |
    | OD1238-48HB | 2800 | 105 | 43 | 48 | 10 | 0.20 | 0.24 |
    | OD1238-48MB | 2540 | 95 | 41 | 48 | 7 | 0.14 | 0.23 |
    | OD1238-48LB | 1950 | 73 | 33 | 48 | 5 | 0.10 | 0.13 |
    | OD1238-48LLB | 1500 | 53 | 27 | 48 | 4 | 0.08 | 0.09 |
    其他技术参数:
    - 工作温度范围:-10°C 至 70°C
    - 存储温度范围:-40°C 至 80°C
    - 绝缘电阻:≥10MΩ(500VDC)
    - 耐压测试:500VAC/1min,漏电流 ≤500μA
    - 使用寿命:65,000 小时(45°C 环境下)

    产品特点和优势


    1. 高效能:OD1238 系列风扇提供高风量和静压输出,确保设备散热性能卓越。
    2. 耐用性强:采用双重滚珠轴承设计,大幅提升使用寿命至 65,000 小时(45°C)。
    3. 灵活配置:支持多种电压输入(12V、24V、48V),并可选配多种功能模块(如 PWM、报警和转速监控)。
    4. 环保设计:符合 RoHS 标准,环保无铅工艺,适用于绿色制造。
    5. 易于集成:采用标准连接器和简单接口设计,便于设备集成和调试。

    应用案例和使用建议


    应用案例:
    - 在服务器中,OD1238-12HB 和 OD1238-24HB 被广泛用于机箱散热,提供高达 105 CFM 的风量。
    - 在通信设备中,OD1238-48HB 和 OD1238-48MB 被用来提升设备的整体散热性能,同时降低噪音水平。
    - 在工业自动化设备中,OD1238-12LLB 和 OD1238-24LLB 被用于低噪音需求的应用场景。
    使用建议:
    - 高负载场景:选择 OD1238-48HB 或 OD1238-48MB,以满足高风量和静压需求。
    - 节能优化:使用 PWM 接口,通过动态调整风扇速度实现节能。
    - 延长寿命:避免长期运行在高温环境下,确保风扇工作温度低于 45°C。

    兼容性和支持


    OD1238 系列风扇与主流电子设备和控制系统高度兼容,支持标准的 24AWG 连接线。厂商提供全面的技术支持和售后服务,包括产品培训、技术文档下载和维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 风扇启动后无风量 | 检查电源连接是否正确,确认电压匹配。 |
    | 风扇噪音过大 | 清理风扇叶片和过滤网上的灰尘。 |
    | 风扇停止运转 | 检查电机接线是否松动,必要时更换轴承。|

    总结和推荐


    OD1238 系列 DC 风扇凭借其高效的散热性能、长寿命和灵活的功能选项,在工业和消费电子领域表现出色。特别是其符合 RoHS 标准的环保设计和坚固耐用的特点,使其成为许多应用的理想选择。我们强烈推荐此款风扇用于需要高可靠性和低噪音的应用场景。
    推荐指数:★★★★★(5/5)

OD1238-48MB参数

参数
长*宽*高 120mm(长度)*38.5mm(高度)
安装方式 法兰安装
零件状态 在售

OD1238-48MB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-48MB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-48MB OD1238-48MB数据手册

OD1238-48MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.7597 ¥ 310.6198
10+ $ 34.8009 ¥ 294.0676
25+ $ 31.914 ¥ 269.6733
50+ $ 30.9586 ¥ 261.6003
100+ $ 28.7612 ¥ 243.0324
库存: 359
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 310.61
