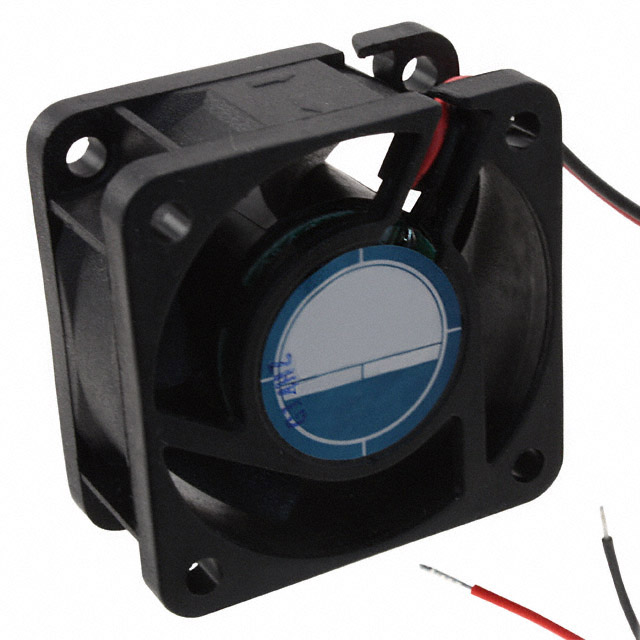

OD4020-12MB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 7V to 14V 8CFM 33dB 40 X 40 X 20mm Middle Speed
供应商型号: 4035313
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD4020-12MB

OD4020-12MB概述

    # 电子元器件产品技术手册

    产品简介


    OD4020系列直流风扇是专为满足高要求的应用而设计的产品,适用于各种工业设备和消费电子产品。该系列产品具有多种型号,覆盖5V、12V和24V电压范围,尺寸为40x20mm(1.58"x 0.79"),能够提供高达9CFM的空气流量。其主要功能包括高效的气流控制、低噪音运行、以及出色的耐用性和可靠性。

    技术参数


    以下是OD4020系列直流风扇的主要技术规格和性能参数:
    | 型号 | 转速 (RPM) | 空气流量 (CFM) | 噪音 (dB) | 电压 (VDC) | 电流 (A) | 最大静压 (“H2O) |

    | OD4020-05HB | 7800 | 9 | 36 | 5 | 0.29 | 0.30 |
    | OD4020-05MB | 6900 | 8 | 33 | 5 | 0.16 | 0.24 |
    | OD4020-05LB | 6200 | 7 | 30 | 5 | 0.14 | 0.19 |
    | OD4020-12HB | 7800 | 9 | 36 | 12 | 0.10 | 0.30 |
    | OD4020-12MB | 6900 | 8 | 33 | 12 | 0.08 | 0.24 |
    | OD4020-12LB | 6200 | 7 | 30 | 12 | 0.07 | 0.19 |
    | OD4020-24HB | 7800 | 9 | 36 | 24 | 0.09 | 0.30 |
    | OD4020-24MB | 6900 | 8 | 33 | 24 | 0.07 | 0.24 |
    | OD4020-24LB | 6200 | 7 | 30 | 24 | 0.06 | 0.19 |
    支持的电气特性
    - 工作温度:球轴承 -10°C至70°C;密封套筒轴承 -40°C至+80°C
    - 存储温度:-40°C至+80°C
    - 绝缘电阻:10MΩ(500VDC)
    - 介电强度:500VAC下1分钟最大泄漏电流<500μA

    产品特点和优势


    OD4020系列直流风扇具有以下几个显著特点和优势:
    - 高效气流:提供高达9CFM的空气流量,确保设备的有效冷却。
    - 长寿命:球轴承风扇预计使用寿命可达60,000小时(45°C环境下),而套筒轴承风扇预计使用寿命可达30,000小时。
    - 低噪音:即使在全速运转时,也能保持较低的噪音水平。
    - 紧凑设计:40x20mm的小巧尺寸适合各种紧凑的空间布局。
    - 宽电压范围:支持5V、12V和24V的电压输入,灵活性高。

    应用案例和使用建议


    应用场景
    OD4020系列直流风扇广泛应用于计算机散热系统、服务器机柜、网络通信设备、医疗设备及工业自动化设备等领域。在这些场景中,它们可以有效提高设备的工作效率并延长设备的使用寿命。
    使用建议
    - 安装位置:建议将风扇安装在设备内部的气流通道中,以获得最佳的散热效果。
    - 电压选择:根据实际需求选择合适的电压型号,以确保设备的稳定运行。
    - 安装角度:确保风扇的进风口与出风口正确对齐,避免不必要的阻力损失。

    兼容性和支持


    OD4020系列直流风扇采用标准接口设计,易于与其他电子元件和设备兼容。制造商提供了全面的技术支持和服务保障,包括产品咨询、故障排查和技术文档等,确保客户在使用过程中得到及时的帮助。

    常见问题与解决方案


    常见问题
    1. 风扇不转:检查电源连接是否正常,确认电压符合型号要求。
    2. 噪音增大:检查是否有异物进入风扇,清理风扇叶片和外壳内的灰尘。
    3. 温度异常:确认安装位置和气流方向是否合理,调整设备的安装方式。
    解决方案
    1. 更换电源线或接头:确保电源连接无误,检查电源线和接头是否损坏。
    2. 清洁风扇:定期使用压缩空气或软毛刷清洁风扇内部,避免灰尘积累。
    3. 重新定位风扇:调整风扇的安装位置,确保良好的气流通道。

    总结和推荐


    OD4020系列直流风扇凭借其高效的空气流动、低噪音和高可靠性的特点,在众多应用场合中表现出色。我们强烈推荐这款产品用于需要高性能散热解决方案的应用场景。对于那些寻求优质散热解决方案的工程师和采购人员来说,OD4020系列无疑是一个值得信赖的选择。

OD4020-12MB参数

参数
长*宽*高 40mm*20mm*20mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD4020-12MB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD4020-12MB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD4020-12MB OD4020-12MB数据手册

OD4020-12MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
