首页  >  产品百科  >  OA109AP-11-3TBR

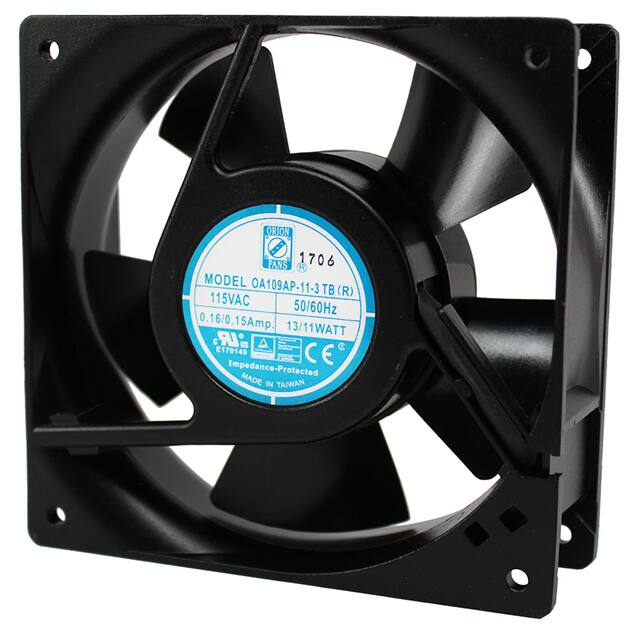

OA109AP-11-3TBR

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 115V 80V to 130V 75CFM 38dB 119.5 X 119.5 X 38.5mm Low Speed
供应商型号: OA109AP-11-3TBR
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-11-3TBR

OA109AP-11-3TBR概述

    电子元器件产品技术手册

    1. 产品简介


    OA109 (AIOS) AC风扇是一款适用于工业和商业应用的高效交流风扇。该产品具备120x38mm(4.7"x1.5")的紧凑尺寸,适用于多种安装方式,特别是通过空气输入支架(Air Input Over Struts)。这款风扇主要由压铸铝制框架构成,提供两种轴承系统选择:球轴承和滑动轴承,以适应不同的温度需求。它广泛应用于设备冷却、工业机械通风等领域。

    2. 技术参数


    - 电压范围: 115V或230V
    - 尺寸: 120x38mm(4.7"x1.5")
    - 框架材质: 压铸铝
    - 工作温度:
    - 球轴承: -20°C至+80°C
    - 滑动轴承: -10°C至+50°C
    - 存储温度: -40°C至+80°C
    - 寿命预期:
    - 球轴承: 60,000小时(L10寿命, 40°C)
    - 滑动轴承: 30,000小时(L10寿命, 40°C)
    - 重量: 约1.2磅
    - 绝缘电阻: >100MΩ(500VDC测试)
    - 介电强度: 1分钟内1500VAC(50/60Hz)
    - 型号: OA109AP-11-1R, OA109AP-11-2R, OA109AP-11-3R, OA109AP-22-1R, OA109AP-22-2R, OA109AP-22-3R
    - 最大静态压力: 0.33" H2O (高压型)

    3. 产品特点和优势


    - 多电压支持: 支持115V和230V电压,可满足不同场合的需求。
    - 长寿命设计: 球轴承风扇具有长达60,000小时的使用寿命,保证长期稳定的运行。
    - 宽温域适应: 球轴承风扇可在-20°C到+80°C范围内工作,滑动轴承风扇在-10°C到+50°C范围内工作,适合极端环境。
    - 高可靠性: 具备高介电强度和高绝缘电阻,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 工业机械: 可用于冷却机器内部部件,提高设备工作效率。
    - 通信设备: 适用于服务器机房等需要大量散热的应用。
    - 使用建议:
    - 在高湿度环境下,建议使用球轴承型号以延长使用寿命。
    - 确保良好的空气流通,以避免过热导致的性能下降。

    5. 兼容性和支持


    - 兼容性: 适用于多种设备和平台,通过认证的连接器接口使其易于集成。
    - 支持: Knight Electronics提供全面的技术支持和售后服务,帮助客户解决问题并优化应用。

    6. 常见问题与解决方案


    - 问题: 风扇噪音过大。
    - 解决方案: 检查是否正确安装,确保风扇周围有足够的空间进行空气流通。
    - 问题: 风扇不运转。
    - 解决方案: 检查电源连接和接线是否正确;确认电压是否符合要求。

    7. 总结和推荐


    OA109 (AIOS) AC风扇凭借其出色的性能、可靠性和广泛应用,成为工业和商业环境中不可或缺的选择。特别是在高温度和高湿度环境下,其长寿命和高性能表现使其成为市场上的优选产品。强烈推荐用于需要高效冷却和良好散热的应用场景。

OA109AP-11-3TBR参数

参数
长*宽*高 119.5mm*38.5mm*38.5mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OA109AP-11-3TBR厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-11-3TBR数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-11-3TBR OA109AP-11-3TBR数据手册

OA109AP-11-3TBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.5875 ¥ 223.335
10+ $ 23.8148 ¥ 200.0443
25+ $ 22.035 ¥ 185.094
50+ $ 20.757 ¥ 174.3588
100+ $ 18.9 ¥ 158.76
库存: 2
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 223.33
