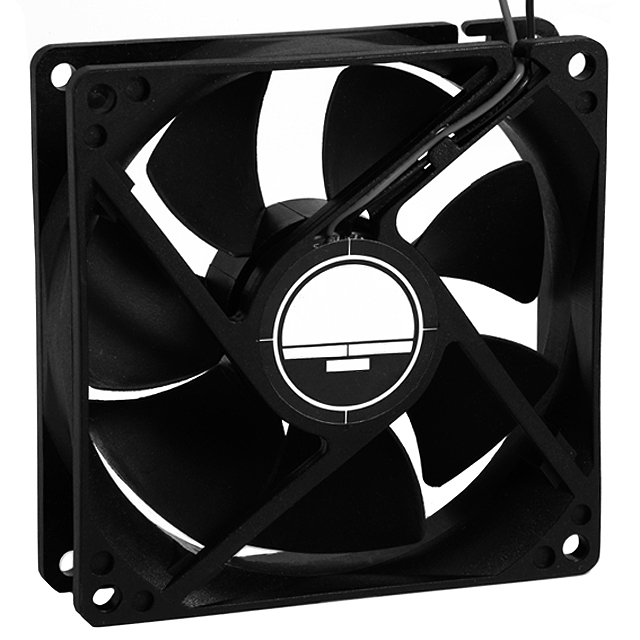

OD9225-24HHB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: OD9225-24HHB
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OD9225-24HHB

OD9225-24HHB概述

    OD9225系列直流风扇:详细技术规格与使用指南

    1. 产品简介


    OD9225系列直流风扇是专为需要高效率和稳定性的工业及商业应用场景设计的电子元器件。这款风扇提供了多种电压选择(12V、24V和48V),可广泛应用于服务器、通信设备、工业自动化系统等领域。其紧凑的设计和可靠的性能使其成为现代工程设计的理想选择。

    2. 技术参数


    - 尺寸: 92x25mm(3.62英寸x 1.00英寸)
    - 框架和叶轮材料: PBT, UL94V-0塑料
    - 可选配置: 转速计(FG)、报警(RD)、热控、滑动轴承
    - 连接方式: 2条引线
    - 电机类型: 无刷直流电机,自动重启,极性保护
    - 轴承系统: 双球轴承
    - 绝缘电阻: 10兆欧姆(500VDC)
    - 介电强度: 500VAC下1分钟,最大泄漏电流<500微安培
    - 存储温度范围: -40°C ~ +80°C
    - 工作温度范围: 球轴承: -10°C ~ +70°C
    - 使用寿命(L10): 球轴承: 60,000小时(在40°C时)
    - 重量: 约0.22磅
    - 适用型号及其规格:
    - OD9225-12HHB: 3300 RPM, 60 CFM, 40 dB, 12V, 0.29 A, 0.17 “H2O
    - OD9225-12HB: 2900 RPM, 53 CFM, 35 dB, 12V, 0.24 A, 0.13 “H2O
    - OD9225-12MB: 2400 RPM, 44 CFM, 31 dB, 12V, 0.15 A, 0.09 “H2O
    - OD9225-12LB: 2100 RPM, 39 CFM, 28 dB, 12V, 0.10 A, 0.07 “H2O
    - OD9225-12LLB: 1600 RPM, 27 CFM, 18 dB, 12V, 0.07 A, 0.04 “H2O
    - OD9225-24HB: 2900 RPM, 53 CFM, 35 dB, 24V, 0.14 A, 0.13 “H2O
    - OD9225-24MB: 2400 RPM, 44 CFM, 31 dB, 24V, 0.09 A, 0.09 “H2O
    - OD9225-24LB: 2100 RPM, 39 CFM, 28 dB, 24V, 0.05 A, 0.07 “H2O
    - OD9225-48HB: 2800 RPM, 50 CFM, 33 dB, 48V, 0.09 A, 0.24 “H2O

    3. 产品特点和优势


    - 高性能: 提供多种风量和噪声水平的选择,确保满足不同应用场景的需求。
    - 耐用性强: 使用UL94V-0等级塑料,提供出色的耐热和防火性能。
    - 长寿命: 60,000小时(在40°C时)的使用寿命保证了长时间运行的稳定性。
    - 易于集成: 滑动轴承和双球轴承选项增加了灵活性,适应多种安装需求。
    - 环境友好: RoHS合规,符合环保标准。

    4. 应用案例和使用建议


    OD9225系列直流风扇适用于服务器机房、电信设备和工业自动化系统等场合。在实际使用中,建议根据具体应用场景选择合适的电压和空气流量,以确保最佳性能和可靠性。例如,在高温环境下使用时,可以选择具有更高风量的型号,以提高散热效果。

    5. 兼容性和支持


    OD9225系列风扇与其他标准电气接口兼容,便于集成到现有的电子设备中。制造商提供了全面的技术支持和售后服务,帮助用户解决可能出现的问题。

    6. 常见问题与解决方案


    - Q: 风扇不启动怎么办?
    - A: 检查电源连接是否正确,确认输入电压是否符合要求。若电源正常,尝试重新启动系统。

    - Q: 噪声过大怎么办?
    - A: 检查风扇是否有异物阻塞,确认安装位置通风良好。必要时,可以考虑更换低噪音型号。

    - Q: 如何判断风扇是否正常工作?
    - A: 可以通过测量风扇的转速来判断。如果转速低于规定值,则可能存在问题。

    7. 总结和推荐


    OD9225系列直流风扇凭借其高效率、长寿命和易于集成的特点,在工业和商业应用中表现出色。它适用于各种需要高效散热的应用场景,且提供良好的技术支持和售后保障。强烈推荐在需要可靠散热解决方案的项目中使用此款风扇。

OD9225-24HHB参数

参数
长*宽*高 92.5mm(长度)*25mm(宽度)
零件状态 在售
包装方式 散装

OD9225-24HHB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9225-24HHB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9225-24HHB OD9225-24HHB数据手册

OD9225-24HHB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.8375 ¥ 141.435
10+ $ 15.08 ¥ 126.672
25+ $ 13.9555 ¥ 117.2262
50+ $ 13.145 ¥ 110.418
100+ $ 11.97 ¥ 100.548
库存: 183
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 141.43
直接购买
加入购物车
