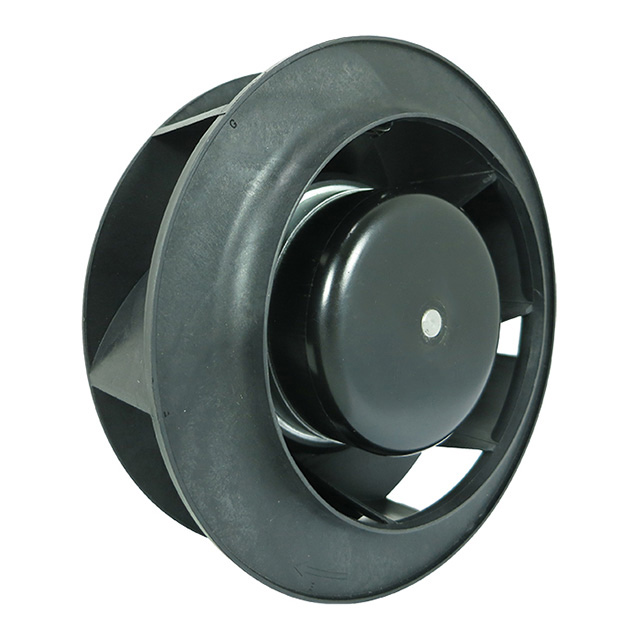

ODB19069-24HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Motorized Impeller Centrifugal Ball Bearing 24V 16V to 28V 395CFM 70dB 190 X 69mm Tachometer
供应商型号: ET-4035415
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 ODB19069-24HB10A

ODB19069-24HB10A概述

    Orion Fans DC Motorized Impeller 技术手册

    1. 产品简介


    Orion Fans 推出的 ODB19069-24HB10A 和 ODB19069-48HB10A DC Motorized Impeller 是一款高性能的直流无刷电机驱动的风扇,广泛应用于数据中心、工业设备和空调系统等领域。这两种型号分别适用于24V和48V直流电源系统,能够提供高效的空气流动,帮助散热并保持设备正常运行。

    2. 技术参数


    ODB19069-24HB10A
    - 额定电压:24VDC
    - 电压范围:16~28VDC
    - 额定电流:4.5A
    - 额定功率:108W
    - 空气流量(CFM):395
    - 最大静压:1.97” H2O
    - 噪音水平:70 dB
    - 工作温度范围:-10°C ~ +65°C
    - 额定转速:3200 RPM
    - 绝缘电阻:≥10MΩ(500VDC)
    - 泄漏电流:<500微安
    - 存储温度范围:-40°C ~ +80°C
    - 寿命(L10):40,000小时(40°C)
    ODB19069-48HB10A
    - 额定电压:48VDC
    - 电压范围:36~56VDC
    - 额定电流:2.55A
    - 额定功率:122.4W
    - 空气流量(CFM):432
    - 最大静压:2.0” H2O
    - 噪音水平:73 dB
    - 工作温度范围:-10°C ~ +65°C
    - 额定转速:3500 RPM
    - 绝缘电阻:≥10MΩ(500VDC)
    - 泄漏电流:<500微安
    - 存储温度范围:-40°C ~ +80°C
    - 寿命(L10):40,000小时(40°C)

    3. 产品特点和优势


    - 高效能:采用双球轴承系统,确保长时间稳定运行,提供更长的使用寿命(L10)。
    - 高精度速度控制:支持PWM信号输出,可根据需求精确调节风扇速度。
    - UL认证材料:框架由铝合金制成,叶轮采用UL94V-0认证的热塑性材料,提高防火安全性。
    - 低噪音设计:即使在高速运行下也能保持较低的噪音水平。
    - 信号输出功能:集成Tachometer信号输出功能,便于监控和管理风扇状态。

    4. 应用案例和使用建议


    - 数据中心:在高密度计算环境中,此款风扇能够提供强大的空气流通,帮助设备散热,确保服务器正常运行。
    - 工业设备:用于制造工厂的通风系统,提高工作环境舒适度。
    - 空调系统:适合用于大型商用空调系统,保证室内空气质量及温度稳定。
    使用建议:
    - 确保风扇安装位置通风良好,避免直接遮挡进风口。
    - 定期检查风扇的运行状态,确保没有异物堵塞。
    - 保持适当的冷却环境,避免高温环境下长期运行。

    5. 兼容性和支持


    这两种型号的DC Motorized Impeller均采用标准化的4线连接方式,便于与其他标准设备兼容。厂商提供详尽的技术支持文档和快速响应的客户服务团队,确保用户能够顺利安装和维护设备。

    6. 常见问题与解决方案


    - Q: 风扇启动时出现异常噪音
    - A: 检查是否有异物阻碍风扇运转,确保周围环境无杂物。

    - Q: 风扇无法达到额定转速
    - A: 核对输入电压是否在规定范围内,确认接线是否正确。

    - Q: 风扇发热严重
    - A: 检查安装位置是否通风良好,确保风扇有足够的空间散热。

    7. 总结和推荐


    总体而言,Orion Fans 的 ODB19069-24HB10A 和 ODB19069-48HB10A DC Motorized Impeller 在性能上表现卓越,具备高效率、低噪音和耐用性强的特点。无论是数据中心还是工业应用,都是一个值得信赖的选择。我们强烈推荐使用这些风扇来提升设备的运行效率和稳定性。

ODB19069-24HB10A参数

参数
长*宽*高 68.5mm(宽度)*69mm(高度)
安装方式 法兰安装
零件状态 在售
包装方式 散装

ODB19069-24HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB19069-24HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB19069-24HB10A ODB19069-24HB10A数据手册

ODB19069-24HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
