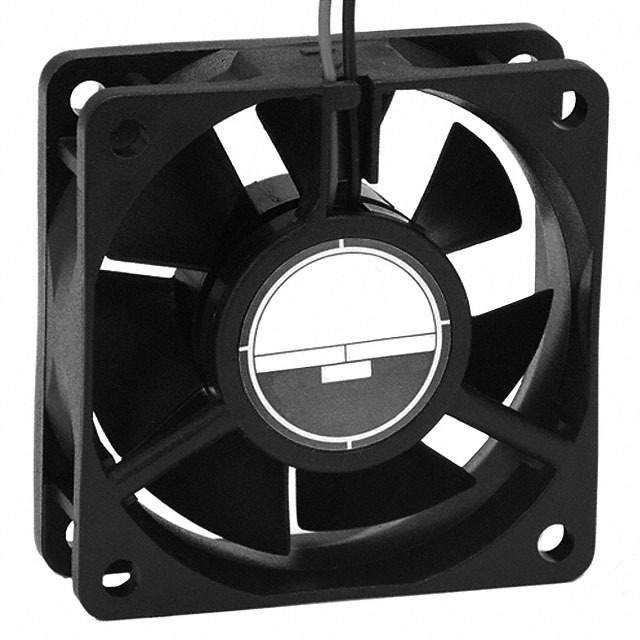

OD6020-24MB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 21.6V to 26.4V 15CFM 26dB 60 X 60 X 20mm Middle Speed
供应商型号: 3972255
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD6020-24MB

OD6020-24MB概述

    OD6020 系列直流风扇技术手册

    1. 产品简介


    OD6020系列直流风扇是专为散热需求高的电子设备设计的小型高效率风扇。尺寸为60x20毫米(约2.36"x0.79"),适用于服务器、网络设备、工业控制系统等多种场合。该系列提供多种电压选项,包括12V和24V,确保其能够灵活应用于不同类型的电子设备中。

    2. 技术参数


    | 型号 | 转速 (RPM) | 风量 (CFM) | 噪音 (dB) | 电压 (V DC) | 电压范围 (V DC) | 电流 (A) | 最大静压 ("H2O) |

    | OD6020-12H | 4500 | 18 | 30 | 12 | 10.8~13.2 | 0.16 | 0.14 |
    | OD6020-12M | 3900 | 15 | 26 | 12 | 10.8~13.2 | 0.13 | 0.11 |
    | OD6020-12L | 3500 | 13 | 22 | 12 | 10.8~13.2 | 0.08 | 0.09 |
    | OD6020-24H | 4500 | 18 | 30 | 24 | 21.6~26.4 | 0.09 | 0.14 |
    | OD6020-24M | 3900 | 15 | 26 | 24 | 21.6~26.4 | 0.06 | 0.11 |
    | OD6020-24L | 3500 | 13 | 22 | 24 | 21.6~26.4 | 0.04 | 0.09 |
    表示“B”表示滚珠轴承,“S”表示滑动轴承。
    框架和叶轮采用PBT材料,符合UL94V-0标准。
    可选配置:转速信号、报警等功能。
    可根据需求提供5V版本。
    使用寿命(L10):
    - 滚珠轴承:60,000小时(40°C)
    - 滑动轴承:30,000小时(40°C)
    工作温度范围:
    - 滚珠轴承:-10°C~70°C
    - 滑动轴承:-10°C~+50°C
    重量:约0.11磅
    连接方式:双引线
    驱动方式:无刷直流电机,自动重启,反向保护
    绝缘电阻:两根导线与框架之间大于10兆欧姆(500VDC)
    耐压强度:1分钟内耐压500VAC,最大泄漏电流小于500微安培
    存储温度:-40°C~+80°C

    3. 产品特点和优势


    - 高效能:在相同尺寸下,提供了较高的风量和静压,确保良好的散热效果。
    - 长寿命:滚动轴承提供长达60,000小时的使用寿命(L10),滑动轴承则为30,000小时。
    - 宽电压范围:可以适配12V和24V两种电压,具有较强的灵活性。
    - 低噪音:运行时噪音低至22分贝,适合要求安静环境的应用。
    - 易于安装和维护:提供多种可选配置,方便用户根据具体需求进行选择。

    4. 应用案例和使用建议


    - 服务器机房:OD6020系列风扇可用于服务器机房内的冷却系统,确保电子设备稳定运行。
    - 工业控制设备:广泛应用于自动化生产线上的控制系统,保持关键部件的温度在安全范围内。
    - 通信设备:应用于基站和其他通信设备,帮助提高系统的可靠性和稳定性。
    使用建议:
    - 在高温环境下使用时,优先考虑滚珠轴承型号以获得更高的使用寿命。
    - 确保风扇的进气口和排气口保持畅通,避免堵塞影响散热效果。

    5. 兼容性和支持


    OD6020系列风扇与多种电子设备兼容,包括服务器、交换机、路由器等。厂家提供详细的安装指南和技术支持,确保用户能够顺利进行安装和调试。

    6. 常见问题与解决方案


    - 问题:风扇启动后噪音过大。
    - 解决方案:检查风扇是否正确安装,确认电源连接无误,若问题依旧,更换同型号的新风扇。

    - 问题:风扇无法正常启动。
    - 解决方案:检查电源输入是否符合要求,确认线路连接是否正确,必要时联系技术支持。

    7. 总结和推荐


    OD6020系列风扇凭借其高效的散热能力、宽电压范围、低噪音和长寿命等优势,在各类工业和商业应用中表现出色。推荐给需要高性能风扇的用户,尤其是对于服务器和网络设备等关键领域。

OD6020-24MB参数

参数
长*宽*高 60mm*20mm*20mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OD6020-24MB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD6020-24MB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD6020-24MB OD6020-24MB数据手册

OD6020-24MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.7034
5+ ¥ 92.8353
10+ ¥ 86.6463
20+ ¥ 85.099
50+ ¥ 85.099
库存: 372
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 96.7
