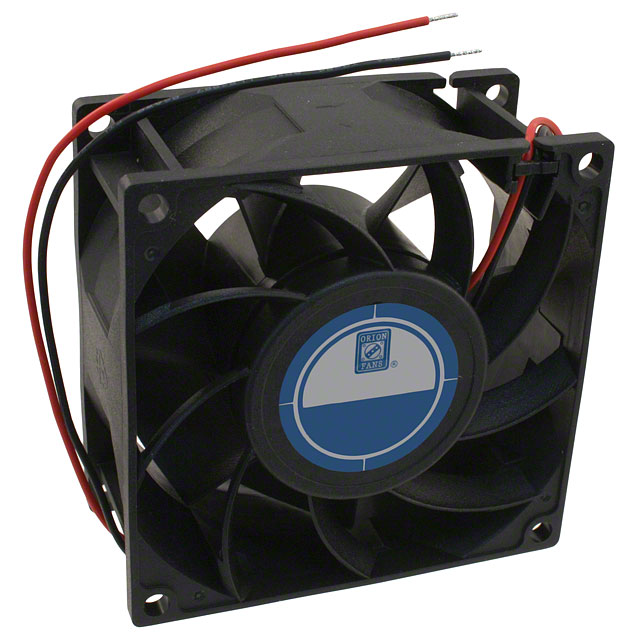

OD8038-12HB-VXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 99CFM 57dB 80 X 80 X 38mm High Speed
供应商型号: 670-OD8038-12HB-VXC
供应商: Mouser
标准整包数: 1
ORION FANS 风扇和热管理 OD8038-12HB-VXC

OD8038-12HB-VXC概述

    OD8038 VA 系列 Vaneaxial 高压直流风扇技术手册

    产品简介


    OD8038 VA 系列是一款高性能的 Vaneaxial(轴流式)高压直流风扇。它适用于多种工业和商业应用,如数据中心、服务器机柜、医疗设备以及任何需要高效散热和高压输出的应用场景。此系列风扇具备多种电压选项(12V、24V 和 48V),能够灵活适应不同的供电需求。

    技术参数


    以下是 OD8038 VA 系列的技术规格和性能参数:
    | 模型编号 | 转速 (RPM) | 风量 (CFM) | 噪音 (dB) | 电压 (V DC) | 输入功率 (W) | 最大静态压力 (H2O) |
    ||
    | OD8038-12HHB-VXC | 7100 | 112 | 60 | 12 | 22 | 1.10 |
    | OD8038-12HB-VXC | 6300 | 99 | 57 | 12 | 14 | 0.81 |
    | OD8038-12MB-VXC | 5600 | 89 | 54 | 12 | 10 | 0.75 |
    | OD8038-12LB-VXC | 4900 | 76 | 51 | 12 | 6 | 0.5 |
    | OD8038-24HB-VXC | 6300 | 99 | 57 | 24 | 13 | 0.5 |
    | OD8038-24MB-VXC | 5600 | 89 | 54 | 24 | 10 | 0.4 |
    | OD8038-24LB-VXC | 4900 | 76 | 51 | 24 | 7 | 0.3 |
    | OD8038-48HB-VXC | 6300 | 99 | 57 | 48 | 14 | 0.3 |
    | OD8038-48MB-VXC | 5600 | 89 | 54 | 48 | 10 | 0.2 |
    | OD8038-48LB-VXC | 4900 | 76 | 51 | 48 | 7 | 0.15 |
    其他关键特性:
    - 尺寸:80x38mm (3.15”x 1.5”)
    - 材质:框架和叶轮为PBT,UL94V-0塑料
    - 控制特性:测速计(FG)、锁转报警(RD)、热控
    - PWM接口
    - IP防护等级:55
    - 寿命(L10):50,000小时 @ 40°C
    - 重量:约0.40磅
    - 电机:无刷直流,自动重启,反向极性保护
    - 轴承系统:双滚珠轴承
    - 绝缘电阻:≥ 10MΩ @ 500VDC
    - 绝缘强度:≥ 500VAC @ 1分钟,漏电流< 500 微安
    - 温度范围:-10°C 至 70°C
    - 存储温度:-40°C 至 +80°C

    产品特点和优势


    OD8038 VA 系列具有多项独特功能,使其在市场上脱颖而出:
    - 高效散热:高风量和高压输出,确保在各种应用场景下保持最佳散热效果。
    - 可靠性高:采用无刷直流电机和双滚珠轴承设计,确保长期稳定运行。
    - 智能控制:支持测速计、锁转报警和热控,提供全面的监控和保护功能。
    - 环保节能:通过PWM接口实现精细调速,降低能耗并延长使用寿命。
    - 坚固耐用:采用UL94V-0材料,具备优秀的耐热性和阻燃性,适用于严苛的工作环境。

    应用案例和使用建议


    - 数据中心:用于服务器机柜的散热,确保数据中心的正常运行。建议在使用时注意散热路径的畅通,避免阻碍气流。
    - 医疗设备:安装于精密仪器内部,确保设备在高温环境下的稳定运行。建议定期检查风扇状态,及时更换老化部件。
    - 工业设备:应用于生产设备中的冷却系统。根据具体需求选择不同型号,确保匹配负载要求。

    兼容性和支持


    - 兼容性:OD8038 VA 系列可与多种电子设备和控制系统兼容。支持标准的连接方式和通信协议。
    - 支持和维护:Knight Electronics 提供全面的产品支持和技术服务,包括产品培训、故障排查和维修保养。

    常见问题与解决方案


    1. 问题:风扇噪音过高。
    - 解决方法:检查安装位置是否合理,确认散热通道畅通。必要时调整风扇速度设置。
    2. 问题:风扇无法启动。
    - 解决方法:检查电源连接是否正确,确认电压符合要求。如果问题仍然存在,联系技术支持。
    3. 问题:风扇过热。
    - 解决方法:检查散热条件,确保通风良好。必要时增加外部冷却措施,如加装散热片。

    总结和推荐


    OD8038 VA 系列是一款高性能的 Vaneaxial 高压直流风扇,具备卓越的散热能力和高可靠性。它在多个领域都有着广泛的应用,且凭借其智能化的控制特性和坚固耐用的设计,在市场上具有很高的竞争力。我们强烈推荐此系列产品,特别适用于需要高效散热和高压输出的应用场景。

OD8038-12HB-VXC参数

参数
长*宽*高 80mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD8038-12HB-VXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD8038-12HB-VXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD8038-12HB-VXC OD8038-12HB-VXC数据手册

OD8038-12HB-VXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
