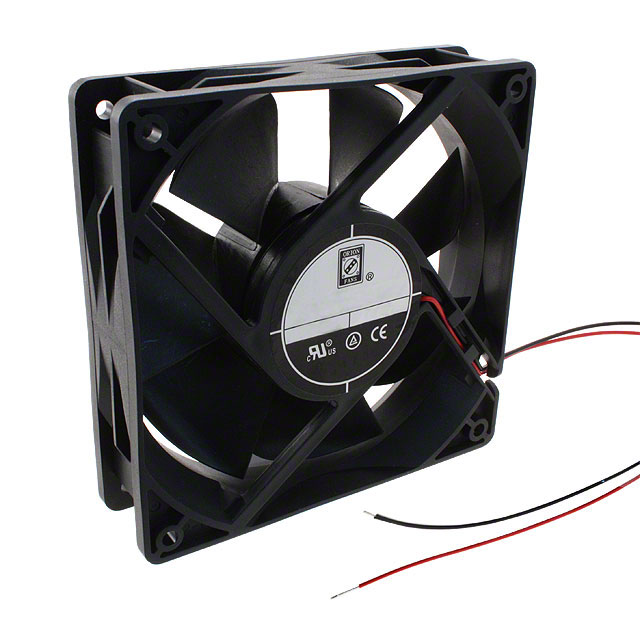

OD1232-24HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 12V to 27.8V 120CFM 51dB 120 X 120 X 32mm High Speed
供应商型号: 4035249
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1232-24HB

OD1232-24HB概述

    Orion Fans OD1232 Series DC Fan 技术手册

    产品简介


    Orion Fans 的 OD1232 系列风扇是一种直流驱动的冷却装置,设计用于广泛的应用场景。这些风扇提供三种电压选项:12V、24V 和 48V,适用于各种设备的热管理需求。该系列产品尺寸为 120 x 32mm(4.7" x 1.25"),重量约为 0.47 磅(约 250 克),能够在宽广的工作电压范围内高效运行。OD1232 系列特别适用于数据中心、电信设备、医疗设备和工业控制系统等领域。

    技术参数


    | 型号编号 | 额定电压(VDC) | 额定电流(A) | 额定功率(W) | 额定转速(RPM) | 气流(CFM) | 噪声(dB) | 最大静压("H2O) |
    | :: | :: | :: | :: | :: | :: | :: | :: |
    | OD1232-12H | 12 | 0.60 | 7.2 | 3750 | 120 | 51 | 0.42 |
    | OD1232-12M | 12 | 0.50 | 6.0 | 3300 | 107 | 48 | 0.33 |
    | OD1232-12L | 12 | 0.32 | 3.84 | 2900 | 93 | 44 | 0.27 |
    | OD1232-24H | 24 | 0.28 | 6.72 | 3750 | 120 | 51 | 0.42 |
    | OD1232-24M | 24 | 0.22 | 5.28 | 3300 | 107 | 48 | 0.33 |
    | OD1232-24L | 24 | 0.22 | 5.28 | 2900 | 93 | 44 | 0.27 |
    | OD1232-48H | 48 | 0.16 | 7.68 | 3750 | 120 | 51 | 0.42 |
    | OD1232-48M | 48 | 0.15 | 7.2 | 3300 | 107 | 48 | 0.33 |
    | OD1232-48L | 48 | 0.13 | 6.24 | 2900 | 93 | 44 | 0.27 |
    其他关键参数:
    - 额定寿命(L10):球轴承型为 60,000 小时,滑动轴承型为 30,000 小时(温度为 40°C)
    - 工作温度范围:球轴承型 -20°C 至 +75°C,滑动轴承型 -10°C 至 +50°C
    - 存储温度范围:-40°C 至 +80°C
    - 绝缘电阻:10M 欧姆(500VDC)
    - 介质强度:500VAC 下 1 分钟,泄漏电流 < 500 微安培

    产品特点和优势


    OD1232 系列风扇的主要优势在于其高可靠性、高效的气流管理和低噪声水平。具体特点如下:
    - 多种电压选择:12V、24V 和 48V 三种版本,适合不同设备的需求。
    - 高效气流:提供高达 120 CFM 的气流,确保最佳冷却效果。
    - 低噪音设计:最大噪音水平仅为 51 dB,适合需要安静运行环境的应用。
    - 长寿命:球轴承型可达 60,000 小时,滑动轴承型也达到 30,000 小时,大大减少了更换频率。
    - 宽泛的工作温度范围:-20°C 至 +75°C(球轴承型),保证在极端环境下也能正常工作。
    - 环保合规:符合 RoHS 标准,满足全球环保要求。

    应用案例和使用建议


    应用案例
    1. 数据中心:大型服务器机房需要高效的冷却系统来避免过热。OD1232 系列风扇可以高效地管理服务器机柜内的空气流动,确保服务器的稳定运行。
    2. 电信设备:电信基站中的设备需要持续稳定的散热,OD1232 系列风扇可确保这些设备在各种气候条件下都能正常工作。
    3. 医疗设备:医疗设备需要高度可靠的冷却系统以保持正常运作,OD1232 系列风扇的高可靠性和低噪音使其成为理想选择。
    使用建议
    - 电压匹配:根据设备的实际电压需求选择合适的型号,确保电压范围匹配。
    - 环境适应性:在高温或低温环境中使用时,考虑选用适合该温度范围的型号。
    - 安装空间:由于尺寸为 120 x 32mm,确保有足够的安装空间。
    - 清洁维护:定期清洁风扇,避免灰尘积累导致性能下降。

    兼容性和支持


    OD1232 系列风扇与多种设备和系统兼容。该系列还提供多个可选功能,如转速计(FG)、报警(RD)和 PWM 输入,增加了灵活性和适应性。厂商提供技术支持和保修服务,确保用户能够顺利使用并获得满意的售后体验。

    常见问题与解决方案


    1. 问题:风扇无法启动。
    - 解决方案:检查电源电压是否正确,确认连接线无误。如果问题依旧,可能需要联系技术支持。

    2. 问题:风扇噪音过大。
    - 解决方案:检查是否有异物阻碍风扇运转,确认安装位置通风良好。如需进一步处理,可联系售后支持。

    3. 问题:风扇无法达到额定转速。
    - 解决方案:检查供电电压是否稳定,确认负载情况。必要时请技术人员介入检查电机性能。

    总结和推荐


    Orion Fans 的 OD1232 系列风扇是一款高效、可靠且多用途的冷却解决方案。其多种电压选择、高效的气流管理和长寿命等特点使其在市场上具有很强的竞争力。该产品适用于多种应用场景,尤其适合数据中心、电信设备和医疗设备等领域。总的来说,我们强烈推荐 OD1232 系列风扇,特别是对于那些需要高性能、高可靠性的客户来说,这款产品无疑是最佳选择。

OD1232-24HB参数

参数
长*宽*高 120mm*32mm*120mm
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装

OD1232-24HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1232-24HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1232-24HB OD1232-24HB数据手册

OD1232-24HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 205.4135
5+ ¥ 191.7193
10+ ¥ 188.2957
20+ ¥ 188.2957
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 205.41
直接购买
加入购物车
