OD172SAP-24HBXC

产品分类: 风扇和热管理
厂牌: ORION FANS

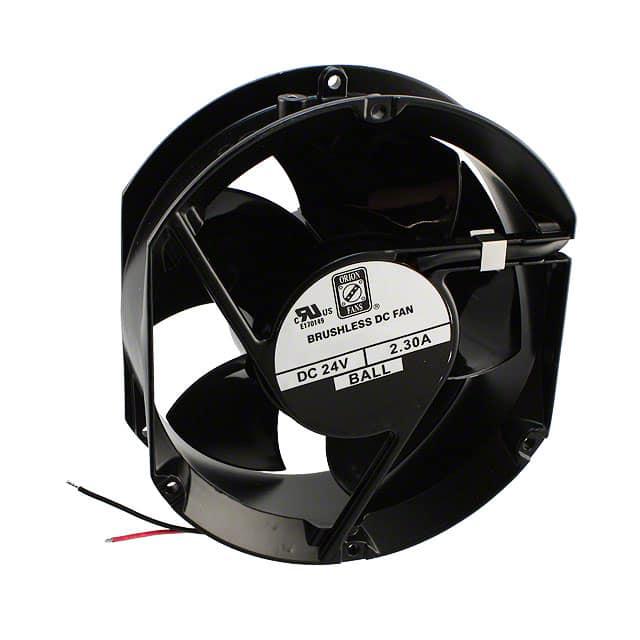

产品描述: DC Fan Axial Ball Bearing 24V 12V to 28V 307CFM 67dB 172 X 150 X 51mm High Performance
供应商型号: 4035282
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD172SAP-24HBXC

OD172SAP-24HBXC概述

    电子元器件产品技术手册



    产品简介



    本手册介绍了Knight Electronics生产的OD172S XC系列直流风扇,这是一款高性能的12V、24V和48V直流风扇。适用于工业设备、通信系统、计算机机柜等需要高效冷却的应用领域。该产品以其高转速、大风量和低噪音等特点,在市场上具有较强的竞争力。


    技术参数



    以下是OD172S XC系列直流风扇的技术规格:

    | 型号编号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 工作电压(V) | 电压范围 | 最大静态压力("H2O) | 最大电流(A) |
    |------------------|--------------|-------------|------------|---------------|----------|---------------------|---------------|
    | OD172SAP-12HBXC | 3,900 | 277 | 62 | 12 | 9~14 | 1.14 | 3.50 |
    | OD172SAP-12MBXC | 3,400 | 232 | 59 | 12 | 9~14 | 0.92 | 2.40 |
    | OD172SAP-24HBXC | 4,600 | 307 | 67 | 24 | 12~28 | 1.60 | 2.30 |
    | OD172SAP-48HBXC | 4,600 | 307 | 67 | 48 | 24~55 | 1.60 | 1.20 |

    其他规格包括:

    - 尺寸:172x150x51mm (6.7”x 5.9”x 2.0”)
    - 材料:铝合金框架,PBT塑料叶轮
    - 温度范围:-20°C ~ +75°C
    - 使用寿命(L10):65,000小时(45°C)
    - 重量:约1.63磅
    - 绝缘电阻:10兆欧(500VDC)
    - 介电强度:500VAC,泄漏电流<500微安
    - 存储温度:-40°C ~ +80°C
    - 寿命:65,000小时(45°C)


    产品特点和优势



    1. 高转速和大风量:不同的型号能够满足不同电压和负载条件下的需求,确保高效的散热效果。
    2. 低噪音设计:采用双重滚珠轴承系统,有效降低运行时的噪音。
    3. 宽电压范围:支持多种电压输入,适应各种应用场景。
    4. 可靠耐用:通过严格测试,保证长期稳定运行,使用寿命达到65,000小时。
    5. 宽温度范围:可在-20°C至+75°C的温度范围内正常工作,适应恶劣环境。


    应用案例和使用建议



    - 工业设备:适用于各类工厂设备的冷却系统,确保设备在高温环境下稳定运行。
    - 通信系统:可用于通信基站和数据中心,提供持续稳定的散热保障。
    - 计算机机柜:适合用于服务器机房,防止因过热导致的设备故障。

    使用建议:
    1. 安装时注意空气流动方向,避免阻碍气流。
    2. 确保电源输入符合所选型号的要求。
    3. 定期检查并清理灰尘,以保持最佳性能。


    兼容性和支持



    - 该产品与其他标准的12V、24V和48V直流供电系统兼容。
    - 厂商提供全面的技术支持和售后服务,确保客户在使用过程中获得帮助。


    常见问题与解决方案



    1. 风扇不启动
    - 检查电源连接是否正确,确保电压匹配。
    2. 噪音过大
    - 检查安装位置是否有异物干扰。
    3. 风量不足
    - 检查叶轮是否被灰尘覆盖,定期清洁叶轮。


    总结和推荐



    综上所述,OD172S XC系列直流风扇凭借其出色的性能和可靠性,在各种工业和商业应用中表现优异。推荐给那些需要高效散热和低噪音的用户。无论是工业设备、通信系统还是计算机机柜,这款产品都是一个值得信赖的选择。

OD172SAP-24HBXC参数

参数
长*宽*高 172mm*50.8mm*150mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD172SAP-24HBXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD172SAP-24HBXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD172SAP-24HBXC OD172SAP-24HBXC数据手册

OD172SAP-24HBXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
