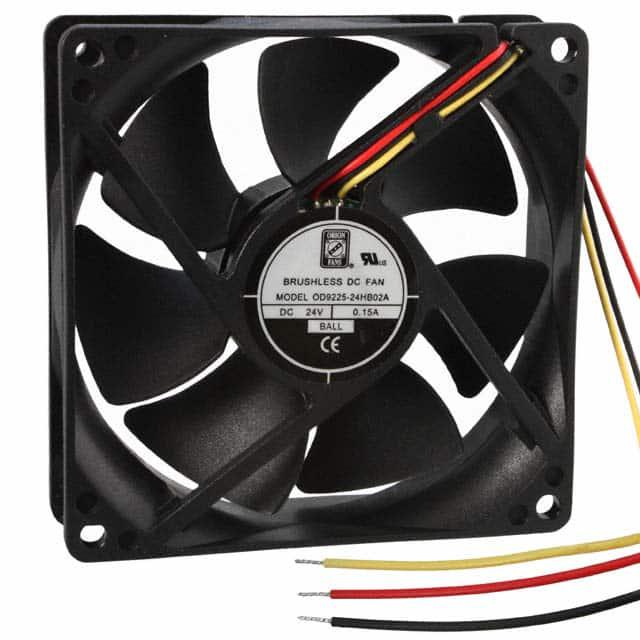

OD9225-24HB02A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: OD9225-24HB02A
供应商: Master
标准整包数: 5
ORION FANS 风扇和热管理 OD9225-24HB02A

OD9225-24HB02A概述

    # OD9225 系列 DC 风扇技术手册

    产品简介


    OD9225 系列 DC 风扇是由 Orion Fans 生产的一款高效能风扇,适用于多种电子设备散热需求。该系列风扇具有多种电压规格(12V、24V 和 48V),额定尺寸为 92x25 毫米(约 3.62" x 1.00")。风扇采用 PBT、UL94V-0 塑料材料,具备 IP55 防护等级,能够在各种严苛环境中可靠运行。此外,OD9225 系列还提供了多种配置选项,如测速计(FG)、报警(RD)、热控保护和轴承选择(轴流或滚珠)等。

    技术参数


    通用参数
    - 材质:框架及叶轮采用 PBT、UL94V-0 塑料
    - 防护等级:IP55
    - 存储温度范围:-40°C 至 +80°C
    - 绝缘电阻:10 MΩ(500VDC)
    - 耐压强度:1 分钟内 500VAC,最大泄漏电流小于 500 微安
    - 重量:约 0.22 磅
    具体型号参数
    | 型号 | 转速 (RPM) | 气流 (CFM) | 噪音 (dB) | 电压 (V) | 电压范围 (V) | 电流 (A) | 最大静压 (“H2O) |

    | OD9225-12HHB | 3300 | 60 | 40 | 12 | 10.8~13.2 | 0.29 | 0.17 |
    | OD9225-12HB | 2900 | 53 | 35 | 12 | 10.8~13.2 | 0.24 | 0.13 |
    | OD9225-12MB | 2400 | 44 | 31 | 12 | 10.8~13.2 | 0.15 | 0.09 |
    | OD9225-12LB | 2100 | 39 | 28 | 12 | 10.8~13.2 | 0.10 | 0.07 |
    | OD9225-12LLB | 1600 | 27 | 18 | 12 | 10.8~13.2 | 0.07 | 0.04 |
    | OD9225-24HB | 2900 | 53 | 35 | 24 | 22.6~26.4 | 0.14 | 0.13 |
    | OD9225-24MB | 2400 | 44 | 31 | 24 | 22.6~26.4 | 0.09 | 0.09 |
    | OD9225-24LB | 2100 | 39 | 28 | 24 | 22.6~26.4 | 0.05 | 0.07 |
    | OD9225-48HB | 2800 | 50 | 33 | 48 | 43.2~52.8 | 0.09 | 0.24 |

    产品特点和优势


    OD9225 系列 DC 风扇具有以下特点和优势:
    - 高可靠性:风扇的球轴承设计,保证了长时间的稳定运行。
    - 低噪音:即使在高转速下,也能保持较低的噪音水平。
    - 多种配置选项:提供测速计、报警、热控保护等多种配置,满足不同应用场景的需求。
    - 广泛的工作电压范围:支持 12V、24V 和 48V,适用于不同类型的电子设备。

    应用案例和使用建议


    OD9225 系列 DC 风扇可广泛应用于服务器机房、电信设备、工业控制系统、医疗设备等领域。例如,在服务器机房中,可以安装多个 OD9225-24HB 或 OD9225-48HB 型号风扇来确保服务器正常散热。为了进一步提高散热效率,建议将风扇放置在冷热气流交换的关键位置,并结合其他散热措施(如液冷系统)以实现最佳效果。

    兼容性和支持


    OD9225 系列 DC 风扇与其他标准接口的电子元器件具有良好的兼容性,可以直接替换现有的风扇系统。Knight Electronics 提供全面的技术支持和服务,包括产品选型指导、安装支持和售后维修服务。

    常见问题与解决方案


    1. 问:如何确认风扇是否正常工作?
    - 答:可以通过观察测速计信号或使用万用表测量电流来确认风扇是否正常运转。

    2. 问:风扇噪音过大怎么办?
    - 答:首先检查风扇是否正确安装,并清理叶片上的灰尘和异物。如果仍存在问题,建议联系技术支持进行检查。

    3. 问:风扇不启动怎么办?
    - 答:检查供电电压是否符合要求,检查接线是否牢固。如果问题仍然存在,建议更换电源或寻求专业维修。

    总结和推荐


    综上所述,OD9225 系列 DC 风扇是一款性能优异且用途广泛的散热设备。它具有可靠的机械结构、高效的散热能力和丰富的配置选项。对于需要高性能散热的电子设备来说,OD9225 系列风扇是一个理想的选择。因此,强烈推荐该产品用于服务器、电信设备和工业控制系统的散热解决方案。

OD9225-24HB02A参数

参数
长*宽*高 92.5mm(长度)*25mm(宽度)
零件状态 在售
包装方式 盒装

OD9225-24HB02A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9225-24HB02A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9225-24HB02A OD9225-24HB02A数据手册

OD9225-24HB02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 15.1183 ¥ 125.7024
25+ $ 14.4861 ¥ 120.4459
50+ $ 13.5256 ¥ 112.4003
100+ $ 12.9554 ¥ 106.0918
250+ $ 12.6284 ¥ 103.4136
500+ $ 11.4362 ¥ 93.6511
1000+ $ 11.4362 ¥ 93.6511
库存: 40
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 628.51
