首页  >  产品百科  >  OA80AP-22-1WB

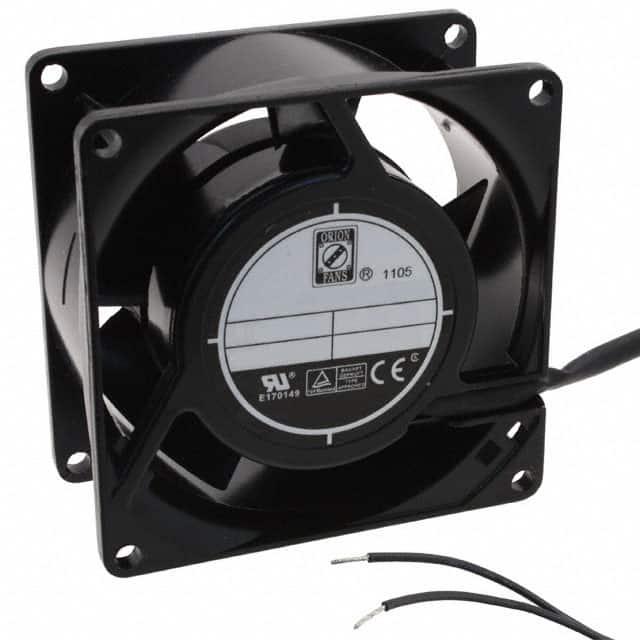

OA80AP-22-1WB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 230V 160V to 253V 30CFM 36dB 80 X 80 X 38mm High Speed
供应商型号: 4035193
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OA80AP-22-1WB

OA80AP-22-1WB概述

    OA80 系列交流风扇技术手册



    1. 产品简介



    OA80系列交流风扇是一种高性能且适用于多种应用场合的电子元器件。这些风扇采用铝合金外壳设计,内部装有轴承系统,包括球轴承和套筒轴承两种选择。它们的主要功能是提供有效的空气流动,以散热或进行强制通风。这类产品广泛应用于计算机、服务器、医疗设备、工业机械、通信设备等领域。


    2. 技术参数



    - 框架材质:压铸铝
    - 运行温度范围(球轴承):-20°C 至 +80°C
    - 运行温度范围(套筒轴承):-10°C 至 +50°C
    - 存储温度范围:-40°C 至 +80°C
    - 使用寿命(球轴承):60,000 小时(L10寿命标准,工作温度为40°C)
    - 使用寿命(套筒轴承):30,000 小时(L10寿命标准,工作温度为40°C)
    - 重量:约0.62磅
    - 叶轮材料:PBT塑料,UL94V-0阻燃等级
    - 连接方式:2条22号AWG导线或端子
    - 电机类型:分相电机,内阻保护
    - 绝缘电阻:铅线和框架之间大于100M欧姆(500VDC)
    - 介电强度:1分钟内1500VAC(50/60Hz)
    - 尺寸:80mm x 38mm(3.15" x 1.5")

    | 型号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 电压范围(VAC) | 功率(W) | 最大静压(“H2O) |
    |------|------------|------------|-----------|----------------|----------|------------------|
    | OA80AP-11-1 | 3,000 | 30 | 36 | 115 | 9 | 0.22 |
    | OA80AP-11-2 | 2,300 | 25 | 32 | 115 | 9 | 0.16 |
    | OA80AP-11-3 | 1,950 | 17 | 28 | 115 | 9 | 0.07 |
    | OA80AP-22-1 | 3,000 | 30 | 36 | 230 | 12 | 0.22 |
    | OA80AP-22-2 | 2,300 | 25 | 32 | 230 | 12 | 0.16 |
    | OA80AP-22-3 | 1,950 | 17 | 28 | 230 | 12 | 0.07 |


    3. 产品特点和优势



    - 双重轴承系统:可根据具体需求选择球轴承或套筒轴承,以适应不同工作环境和要求。
    - 高可靠性:长寿命,适合长时间运行。
    - 低噪音:在各种工况下均能保持较低的工作噪音。
    - UL认证材料:叶轮材料符合UL94V-0标准,确保安全可靠。
    - 多种配置选择:多个型号可选,覆盖不同的应用场景和需求。


    4. 应用案例和使用建议



    - 应用场景:数据中心机房、服务器机柜、空调系统、医疗器械等。
    - 使用建议:根据具体应用需求选择合适的型号,注意安装环境的通风和散热条件,避免过高温度影响使用寿命。


    5. 兼容性和支持



    - 兼容性:与标准电路板和接线端子兼容,便于集成到现有系统中。
    - 支持和服务:制造商提供详细的使用手册和技术支持服务,包括故障排除指南。


    6. 常见问题与解决方案



    - Q: 如何检查风扇的绝缘电阻?
    - A: 使用兆欧表,在500VDC条件下测量风扇的绝缘电阻,应大于100M欧姆。
    - Q: 风扇噪声偏高如何处理?
    - A: 检查风扇是否安装正确,周围环境是否有障碍物导致气流不畅。必要时更换新风扇。
    - Q: 风扇停止转动如何排查?
    - A: 检查电源连接是否正常,电机绕组是否损坏,轴承是否有磨损。如需进一步帮助,请联系技术支持。


    7. 总结和推荐



    总体来看,OA80系列交流风扇以其长寿命、高可靠性、低噪音和广泛的适用性,成为一款优秀的电子元器件产品。特别是对于需要长时间稳定运行的应用场合,推荐选用此款风扇。其在数据中心、服务器和工业自动化等领域表现出色,值得推荐。

OA80AP-22-1WB参数

参数
长*宽*高 80mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OA80AP-22-1WB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA80AP-22-1WB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA80AP-22-1WB OA80AP-22-1WB数据手册

OA80AP-22-1WB封装设计

查看详情并下载
Symbol
Footprint
3D Model
