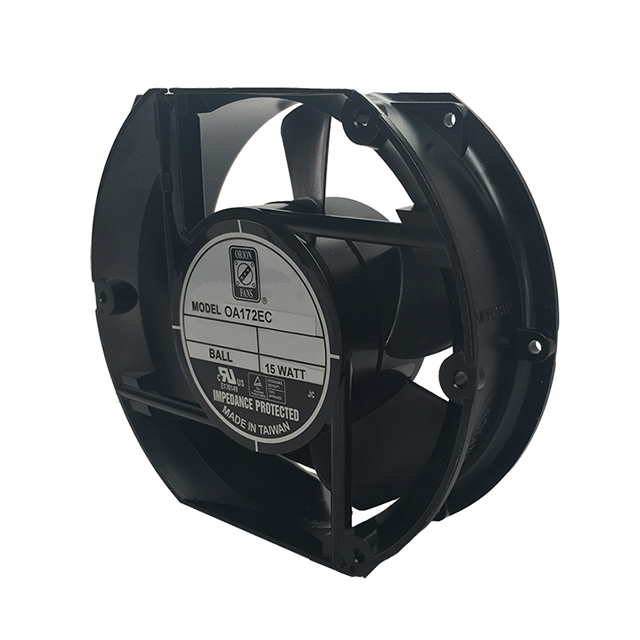

OA172EC-22-1WBIP68A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 230V 207V to 253V 220CFM 57dB 172 X 150 X 51mm
供应商型号: 1053-1821-ND
供应商: Digi-Key
标准整包数: 1
ORION FANS 风扇和热管理 OA172EC-22-1WBIP68A

OA172EC-22-1WBIP68A概述

    电子元器件产品技术手册概述
    本文将详细介绍一款高性能铝制电子元器件(型号:OA172EC-11-1BIP68A 和 OA172EC-22-1BIP68A)的技术手册内容。通过技术参数、产品特点、应用案例以及兼容性支持等方面的详细描述,帮助用户更好地理解和应用此款产品。

    1. 产品简介


    该电子元器件采用铝合金(ADC-12)材质制成,塑料部分为PBT材料并符合UL94V-O标准,具备良好的机械强度和阻燃性能。该组件包含两根300毫米长的引线或端子,适用于多种应用场景。内部集成EC电机,配备热保护装置,具有双重球轴承设计。产品在绝缘性能方面表现出色,可达到10M欧姆的绝缘阻抗,并能承受1秒内的1800VAC电压冲击。此外,该产品通过了IP68防水防尘认证及ATEX防爆认证,在恶劣环境下依然表现稳定可靠。

    2. 技术参数


    | 参数 | OA172EC-11-1BIP68A | OA172EC-22-1BIP68A |
    |
    | 输入电压范围 | 103~127 VAC (50/60Hz) | 207~253 VAC (50/60Hz) |
    | 额定电流 | 0.23 A | 0.13 A |
    | 功率 | 15 W | 15 W |
    | 转速 | 3000 RPM | 3000 RPM |
    | 操作温度 | -20°C ~ +60°C | -20°C ~ +60°C |
    | 噪音水平 | ≤57 dB(A) | ≤57 dB(A) |
    | 尺寸 | 172x150x51mm (6.7”x2.0”) | 172x150x51mm (6.7”x2.0”) |
    | 寿命(L10) | 50,000小时(40°C) | 50,000小时(40°C) |

    3. 产品特点和优势


    - 高性能铝合金外壳:提供卓越的机械强度和耐腐蚀性。
    - 双球轴承设计:确保长时间运行下的稳定性和低噪音。
    - 内置热保护:在过载情况下自动断电以保护电机。
    - 防护等级:达到IP68和ATEX认证,适合在极端环境中使用。
    - 长寿命:在40°C条件下,预期使用寿命超过50,000小时。

    4. 应用案例和使用建议


    该产品广泛应用于工业自动化、HVAC系统以及户外设备等领域。建议在安装过程中注意防水防尘措施,避免影响电机性能。此外,应定期检查电机运行状态,及时更换损坏部件以延长整体使用寿命。

    5. 兼容性和支持


    本产品与市场上主流的控制单元、电源适配器等设备兼容。制造商提供全面的技术支持服务,包括产品选型指导、现场安装调试和技术培训等。如有任何疑问或需求,可随时联系技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电机启动困难 | 检查电源连接是否正常,确保输入电压符合要求。 |
    | 运行时噪音增大 | 检查是否有异物进入,清洁相关部件。 |
    | 温度过高 | 检查散热系统是否工作正常,确保通风良好。 |
    | 电机突然停转 | 检查热保护是否触发,重新上电后观察情况。 |

    7. 总结和推荐


    综上所述,这款铝制电子元器件凭借其出色的性能、优良的耐用性和广泛的适用性,成为众多领域的理想选择。其强大的防水防尘能力以及高可靠性使其能够在复杂多变的环境中持续稳定运行。对于需要高效、耐用电机解决方案的项目而言,推荐优先考虑使用此产品。

OA172EC-22-1WBIP68A参数

参数
长*宽*高 172mm*51mm*150mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OA172EC-22-1WBIP68A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA172EC-22-1WBIP68A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA172EC-22-1WBIP68A OA172EC-22-1WBIP68A数据手册

OA172EC-22-1WBIP68A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 121.0144 ¥ 1012.7393
10+ $ 97.8442 ¥ 818.834
25+ $ 91.26 ¥ 763.7321
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1012.73
