首页  >  产品百科  >  OA80AP-22-3TB

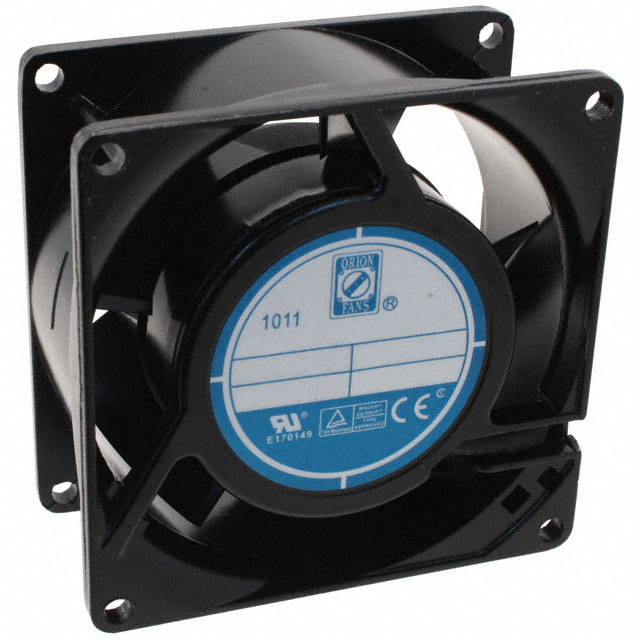

OA80AP-22-3TB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 230V 160V to 253V 17CFM 28dB 80 X 80 X 38mm Low Speed
供应商型号: ET-4035195
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OA80AP-22-3TB

OA80AP-22-3TB概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是OA80系列交流风扇(AC Fan),属于一种广泛应用的电子元器件产品。此风扇采用铝合金制成的框架,提供优秀的散热性能。此外,风扇具有多种工作模式和不同的电机类型,使其能够适用于各种工业和商业环境。

    技术参数


    以下是关于OA80系列风扇的技术规格:
    | 参数 | 球轴承 (Ball Bearing) | 套管轴承 (Sleeve Bearing) |
    |
    | 工作温度范围 | -20°C 至 +80°C | -10°C 至 +50°C |
    | 存储温度范围 | -40°C 至 +80°C | -40°C 至 +80°C |
    | 预期寿命 | 60,000 小时(L10 在 40°C)| 30,000 小时(L10 在 40°C)|
    | 重量 | 约 0.62 磅(lbs) | 约 0.62 磅(lbs) |
    | 连接方式 | 2 根导线(AWG 22) 或 接线端子 | 2 根导线(AWG 22) 或 接线端子 |
    | 电机类型 | 阴极保护的感应电机 | 阴极保护的感应电机 |
    | 绝缘电阻 | > 100 MΩ (500V DC) | > 100 MΩ (500V DC) |
    | 耐压强度 | 1 分钟 1500VAC,50/60Hz | 1 分钟 1500VAC,50/60Hz |
    各型号具体参数如下:
    | 型号 | 转速(RPM)| 气流(CFM)| 噪声(dB)| 电压范围(VAC)| 最大静压(“H2O)|
    |
    | OA80AP-11-1 | 3,000 | 30 | 36 | 115 | 9 | 0.22
    | OA80AP-11-2 | 2,300 | 25 | 32 | 115 | 9 | 0.16
    | OA80AP-11-3 | 1,950 | 17 | 28 | 115 | 9 | 0.07
    | OA80AP-22-1 | 3,000 | 30 | 36 | 230 | 12 | 0.22
    | OA80AP-22-2 | 2,300 | 25 | 32 | 230 | 12 | 0.16
    | OA80AP-22-3 | 1,950 | 17 | 28 | 230 | 12 | 0.07
    注:OA80AP-11 和 OA80AP-22 分别表示电压为 115V 和 230V 的型号。每个型号后缀中的数字代表不同配置。

    产品特点和优势


    OA80系列风扇拥有以下几个显著的特点和优势:
    1. 高可靠性:双轴承系统确保长期稳定运行,使用寿命长。
    2. 宽泛的工作温度范围:适应多种复杂环境条件。
    3. 低噪声:通过精密设计和材料选择降低噪音水平,适合对噪声要求较高的场合。
    4. 符合环保标准:RoHS 认证,体现绿色环保理念。

    应用案例和使用建议


    应用案例:OA80系列风扇常用于工业设备、医疗设备、计算机服务器机房等需要良好通风和散热效果的场合。
    使用建议:建议在安装前仔细检查电气连接及环境条件是否满足要求,以充分发挥其性能。

    兼容性和支持


    OA80系列风扇适用于多种应用场景,并且易于与其他电子设备配套使用。厂商提供了详尽的技术支持服务,包括产品咨询、故障排查和技术培训等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇运行异常噪音增加 | 检查固定装置是否松动 |
    | 风扇转速下降 | 清理积尘或更换老化部件 |
    | 风扇过热 | 确认安装位置通风良好或考虑增加散热措施|

    总结和推荐


    总体而言,OA80系列风扇凭借其优异的性能和可靠的设计,在市场上具有较强的竞争力。无论是工业生产还是商业应用,其均能发挥出色的性能。因此,我们强烈推荐此款风扇用于需要良好通风和散热的应用场景。

OA80AP-22-3TB参数

参数
长*宽*高 80mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OA80AP-22-3TB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA80AP-22-3TB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA80AP-22-3TB OA80AP-22-3TB数据手册

OA80AP-22-3TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
