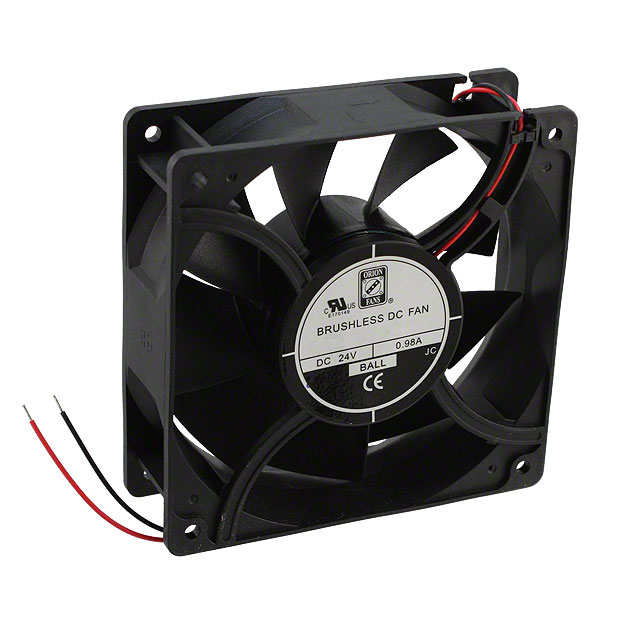

OD1238-24HB-XC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 200CFM 61dB 120 X 120 X 38mm High Performance
供应商型号:
供应商:
标准整包数: 0
ORION FANS 风扇和热管理 OD1238-24HB-XC

OD1238-24HB-XC概述

    OD1238 XC系列高性能直流风扇技术手册解析

    产品简介


    OD1238 XC系列是Orion Fans公司生产的一款高性能直流风扇,适用于多种电子设备冷却需求。该系列风扇具备12V、24V、48V三种电压输入选项,大小为120x38mm(4.7"x 1.5"),采用PBT、UL94V-0等级塑料制造框架和叶轮,确保高耐热性和可靠性。此外,这款风扇还提供了多种选配功能,如测速计、警报、温度控制、脉冲宽度调制(PWM)以及IP55防护等级,使其在各种环境下均能保持稳定运行。

    技术参数


    - 尺寸: 120x38mm (4.7"x 1.5")
    - 框架和叶轮材料: PBT, UL94V-0等级塑料
    - 电压输入: 12V, 24V, 48V
    - 额定转速: 可选范围:3200至4700 RPM
    - 风量: 可选范围:130至220 CFM
    - 噪音水平: 48至63 dB
    - 最大静态压力: 0.64至0.75 "H2O"
    - 使用寿命 (L10): 65,000小时 @ 45°C
    - 重量: 约0.74磅
    - 连接方式: 2根24AWG引线
    - 电机类型: 无刷直流电机,具有自动重启和极性保护功能
    - 轴承系统: 双滚珠轴承
    - 绝缘电阻: 引线和框架之间 > 10兆欧(500VDC)
    - 耐压强度: 1分钟内最大泄漏电流 < 500微安(500VAC)
    - 工作温度范围: -10°C ~ 70°C
    - 存储温度范围: -40°C ~ +80°C

    产品特点和优势


    - 高可靠性: 双滚珠轴承设计延长了风扇的使用寿命。
    - 宽电压范围: 支持12V、24V和48V输入,适应不同的电力供应系统。
    - 高性能: 高达220 CFM的风量和63 dB的静音水平,适用于各种散热需求。
    - 环境适应性强: IP55防护等级确保风扇在恶劣环境中也能正常运行。
    - 智能控制: 可选配测速计、警报和PWM,便于实时监控和调节。

    应用案例和使用建议


    OD1238 XC系列风扇广泛应用于服务器机柜、工业控制设备、通信基站、医疗设备等领域。例如,在服务器机柜中,可以通过配置不同的风扇型号来实现最佳的气流管理。对于需要较高静压的应用场景(如紧凑空间内的散热),建议选用高转速和高静压型号的风扇,如OD1238-48HHB-XC。而在噪音敏感的应用场合,如实验室设备,可以选择低转速和低噪音型号的风扇,如OD1238-24LLB-XC。

    兼容性和支持


    该风扇设计上考虑到了广泛的兼容性,可以方便地集成到现有的设备和电路中。Orion Fans提供全面的技术支持,包括安装指南、维护手册和在线技术支持,帮助用户快速解决问题并提高设备的运行效率。

    常见问题与解决方案


    - Q: 为何风扇在某些条件下不启动?
    - A: 检查电源电压是否正确,极性是否正确连接。确认无刷直流电机是否处于自动重启模式。
    - Q: 如何减少风扇的噪音?
    - A: 尝试降低风扇转速,或者使用低转速版本的风扇。
    - Q: 为何风扇寿命比预期短?
    - A: 检查风扇是否长期在高温环境中运行,或是否有灰尘积累。必要时进行清洁或更换空气过滤器。

    总结和推荐


    OD1238 XC系列风扇凭借其高可靠性、宽电压范围、高效能及多样化的功能选择,在众多应用场景中表现出色。特别是对于需要高性能和长寿命的应用场合,这款风扇无疑是理想的选择。我们强烈推荐在需要高效率散热解决方案的设备中使用OD1238 XC系列风扇。

OD1238-24HB-XC参数

参数
长*宽*高 120mm*38.5mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-24HB-XC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-24HB-XC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-24HB-XC OD1238-24HB-XC数据手册
