首页  >  产品百科  >  OD9220-24HB

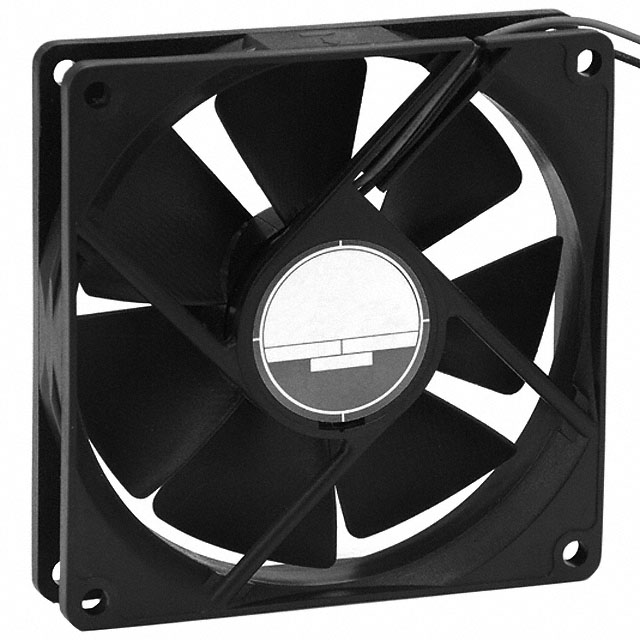

OD9220-24HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 12V to 28V 32CFM 36.7dB 92 X 92 X 20mm High Speed
供应商型号: OD9220-24HB
供应商: 国内现货
标准整包数: 500
ORION FANS 风扇和热管理 OD9220-24HB

OD9220-24HB概述

    OD9220 系列直流风扇技术手册解析



    产品简介



    OD9220 系列直流风扇是一款高性能的冷却设备,广泛应用于各种需要散热的场合,例如计算机、服务器机柜、工业设备等。其特点是体积小(92x20mm),重量轻(约0.19磅),并且提供12V 和 24V 两种电压选项。此外,该风扇符合 RoHS 标准,确保环保合规。


    技术参数



    - 尺寸:92x20mm(3.6英寸 x 0.79英寸)
    - 框架和叶轮材料:PBT,UL94V-0塑料
    - 额定转速:OD9220-12H 为 2700 RPM,OD9220-12M 为 2400 RPM,OD9220-24H 为 2700 RPM,OD9220-24M 为 2400 RPM
    - 空气流量:OD9220-12H/24H 为 32 CFM,OD9220-12M/24M 为 28 CFM
    - 噪音水平:OD9220-12H/24H 为 36.7 dB,OD9220-12M/24M 为 31 dB
    - 输入功率:OD9220-12H/12M 为 8~16W,OD9220-24H/24M 为 22~28W
    - 最大静压:0.13 英寸水柱(OD9220-12H/24H),0.11 英寸水柱(OD9220-12M/24M)
    - 绝缘电阻:≥ 10 MΩ(500VDC)
    - 耐压强度:1 分钟内承受 500 VAC(最大泄漏电流 < 500 μA)
    - 温度范围:-10°C ~ 70°C
    - 存储温度:-40°C ~ +80°C
    - 寿命:65,000 小时(45°C)


    产品特点和优势



    - 高效节能:通过优化的叶轮设计和高效的电机,OD9220 系列风扇具有出色的空气流动能力和低功耗。
    - 长寿命:采用双球轴承系统,确保风扇长时间稳定运行。
    - 可靠性高:具备锁定转子报警功能,能在故障发生时及时提醒用户。
    - 环保标准:符合 RoHS 标准,保证产品环保无害。


    应用案例和使用建议



    - 应用案例:OD9220 系列风扇广泛应用于数据中心、通信基站、服务器机柜等领域。其高效能和低噪音使其成为许多高端应用的理想选择。
    - 使用建议:
    - 确保风扇安装在通风良好的环境中,避免过热影响性能。
    - 在高湿度环境下使用时,需注意防潮措施。
    - 遵循制造商提供的连接指南,确保正确的电源极性以防止损坏。


    兼容性和支持



    - 兼容性:OD9220 系列风扇与其他标准接口的电子设备兼容,适用于多种电子系统。
    - 支持:Knight Electronics 提供全面的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助和指导。


    常见问题与解决方案



    - Q: 风扇噪音较大怎么办?
    - A: 检查风扇是否安装正确,叶轮是否有异物阻碍。如需进一步处理,联系技术支持。
    - Q: 风扇无法正常启动怎么办?
    - A: 检查电源电压是否符合要求,连接线是否接反。如有问题,可参考用户手册重新检查连接方式。
    - Q: 风扇出现锁定转子报警怎么办?
    - A: 根据说明书指示排查故障原因,必要时联系售后服务中心进行检修。


    总结和推荐



    OD9220 系列直流风扇凭借其高效、耐用、可靠等特点,在众多应用领域中展现出卓越的性能。其优越的设计和广泛的兼容性使其成为市场上的一流产品。我们强烈推荐这一款优质的冷却解决方案给所有需要高效散热的用户。

OD9220-24HB参数

参数
长*宽*高 92mm*20mm*20mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OD9220-24HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9220-24HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9220-24HB OD9220-24HB数据手册

OD9220-24HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 14.25 ¥ 119.7
库存: 1
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
