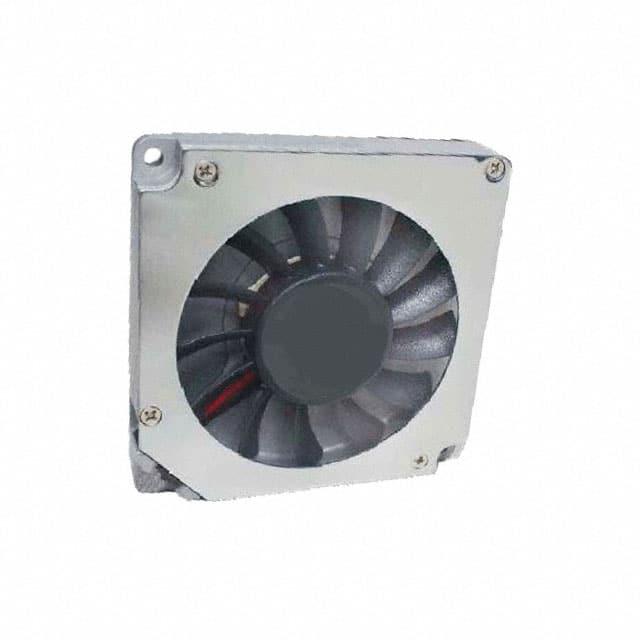

ODB5009-12HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Blower Centrifugal Ball Bearing 12V 3CFM 34dB 50 X 50 X 9mm High Speed
供应商型号: ET-4035424
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 ODB5009-12HB

ODB5009-12HB概述

    ODB5009 Series DC Blower: 技术手册

    产品简介


    ODB5009 系列侧进气直流鼓风机是一款专为需要高效散热的应用设计的产品。这款风扇采用先进的无刷直流电机技术,提供稳定且低噪声的气流,适用于计算机、数据中心、工业设备及各种小型电子产品。其紧凑的尺寸(50 x 50 x 9 mm)使得它能够轻松安装在空间有限的地方。

    技术参数


    - 尺寸:50 x 50 x 9 mm
    - 额定电压:
    - 5 VDC(型号:ODB5009-05HB)
    - 12 VDC(型号:ODB5009-12HB)
    - 额定电流:
    - 0.10 A(5 VDC)
    - 0.11 A(12 VDC)
    - 额定功率:
    - 0.5 W(5 VDC)
    - 0.7 W(12 VDC)
    - 额定转速:5000 RPM(两种型号相同)
    - 气流:3 CFM(两种型号相同)
    - 最大静压:0.31" H2O(两种型号相同)
    - 噪声水平:34 dB(两种型号相同)
    - 绝缘电阻:10 MΩ(500 VDC)
    - 介电强度:1 秒 500 VAC,最大泄漏电流 500 μA
    - 寿命(L10):50,000 小时(45°C)
    - 温度范围:-10°C ~ +70°C

    产品特点和优势


    ODB5009 系列侧进气直流鼓风机具有多种显著优势。首先,无刷直流电机不仅提高了效率,还延长了使用寿命。此外,该系列提供额外的速度和电压选项,可满足不同需求。IP55 环境保护功能通过特殊订单提供,增加了设备的可靠性和耐用性。球轴承系统保证了长期稳定运行,减少了维护成本。高绝缘电阻和严格的介电强度测试确保了设备的安全性,符合 RoHS 标准。

    应用案例和使用建议


    ODBSeries 适合于多种应用场景,如服务器机柜、通信设备、医疗设备等。例如,在一个服务器机柜中,ODB5009 系列可通过其高性能气流和低噪声特点有效散热。为了最大化性能,建议根据具体应用需求选择合适的电压等级,并确保良好的空气流通环境以减少过热风险。

    兼容性和支持


    该产品支持标准 2x 引线连接方式,便于安装。对于需要更高防护等级的应用,可以考虑定制 IP55 环境保护版本。制造商提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:风扇启动时噪声较大。
    - 解决办法:检查风扇是否正确安装,确保引线连接良好;清洁风扇叶片和外壳内部可能存在的灰尘。

    - 问题:风扇无法达到预期的气流速度。
    - 解决办法:确认输入电压符合要求;检查风扇是否被阻碍,排除外部因素影响。

    - 问题:风扇寿命较短。
    - 解决办法:定期进行维护,清理积尘;避免在极端温度环境下长时间运行。

    总结和推荐


    总体而言,ODB5009 系列侧进气直流鼓风机凭借其紧凑的设计、高效的性能和广泛的适用性,在电子设备散热领域表现出色。无刷直流电机、IP55 环境保护和高绝缘电阻等特性使其在市场上具备很强的竞争力。对于需要高效散热的应用场合,强烈推荐使用此款风扇。

ODB5009-12HB参数

参数
长*宽*高 50mm*9mm*9mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

ODB5009-12HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB5009-12HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB5009-12HB ODB5009-12HB数据手册

ODB5009-12HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.5514 ¥ 300.4092
10+ $ 34.7191 ¥ 293.3764
25+ $ 32.8029 ¥ 277.1847
50+ $ 32.0732 ¥ 271.0188
100+ $ 29.8094 ¥ 251.8893
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 300.4
