OD1238-12HB01A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Salt Fog Axial Ball Bearing 12V 105CFM 47dB 120 X 120 X 38.5mm Tachometer
供应商型号: 4035255
供应商: 海外现货
标准整包数: 1

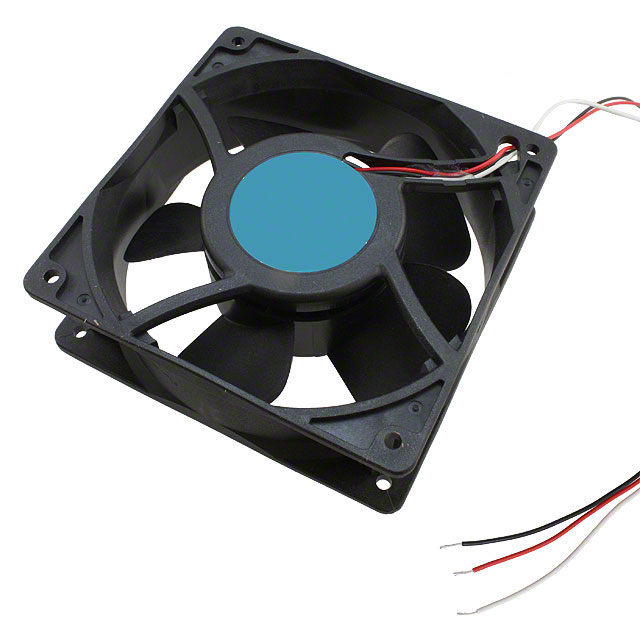

ORION FANS 风扇和热管理 OD1238-12HB01A

OD1238-12HB01A概述

    电子元器件技术手册:OD1238-24HB01A DC风扇

    1. 产品简介


    OD1238-24HB01A 是一款高性能直流风扇,适用于工业级和商业级散热需求。产品尺寸为 120x38mm(4.7” x 1.5”),采用紧凑设计,广泛应用于服务器机柜、通信设备、医疗仪器、计算机系统及其他需要高效热管理的场景。
    该风扇的核心功能包括:
    - 支持刷无刷直流电机(Brushless DC Motor)技术;
    - 自动重启功能及过载保护机制;
    - 高可靠性轴承系统;
    - 双球轴承结构,延长使用寿命。

    2. 技术参数


    | 参数项 | 规格 |

    | 产品型号 | OD1238-24HB01A |
    | 尺寸 | 120x38mm(4.7” x 1.5”) |
    | 工作电压范围 | 16~26 VDC |
    | 额定电压 | 24 VDC |
    | 额定功率 | 12 W |
    | 输入电流 | 0.5 A |
    | 转速(RPM) | 2895 RPM |
    | 空气流量(CFM) | 124.1 CFM |
    | 噪音水平(dB) | 44.1 dB |
    | 最大静压(H2O) | 0.47” H2O |
    | 轴承系统 | 双球轴承 |
    | 接口类型 | 3根 24 AWG 导线 |
    | 质量 | 0.44 lbs |
    | 额定寿命 | 65,000 小时(L10 at 45°C) |
    | 工作温度范围 | -20°C 至 +65°C |
    | 存储温度范围 | -25°C 至 +70°C |
    其他特性:
    - 绝缘强度:500VAC/min,<1 mA
    - 绝缘电阻:10 MΩ(500VDC 测试)
    - 带有速度监控信号输出(Tachometer Output)

    3. 产品特点和优势


    独特功能与优势:
    1. 高效率与低功耗:额定功率仅12W,确保在高负荷运行条件下仍保持较低能耗。
    2. 长寿命设计:采用双球轴承和自动过载保护技术,延长设备使用寿命至65,000小时。
    3. 卓越的散热能力:具备2895 RPM的转速和124.1 CFM的大空气流量,能够有效降低热源温度。
    4. 兼容性与灵活性:通过调节输入电压(16~26VDC),可适应多种电源条件。
    市场竞争力体现在:
    - 在同等尺寸下提供最佳性能组合;
    - 超过行业标准的高可靠性与稳定性。

    4. 应用案例和使用建议


    典型应用场景:
    - 数据中心机房内的服务器散热;
    - 医疗设备中的精密电子元件散热;
    - 工业控制箱的通风系统。
    使用建议:
    - 安装空间规划:由于尺寸较大,需确保风扇安装区域留有足够的通风空间。
    - 电压匹配:根据实际供电条件调整输入电压,避免过高或过低导致性能下降。
    - 定期维护检查:建议每半年清理风扇叶片及周围灰尘,确保长期稳定运行。

    5. 兼容性和支持


    兼容性:
    - 支持主流电子设备接口(如24 AWG导线),适合与其他主流品牌硬件无缝集成。
    支持服务:
    - Knight Electronics, Inc. 提供24小时技术支持热线(214-340-0265),并承诺快速响应客户反馈。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇启动后无明显风力 | 检查电源电压是否在允许范围内。 |
    | 运行中噪音过大 | 清理风扇叶片表面的灰尘或异物。 |
    | 故障灯亮起但风扇不运转 | 确认连接线路是否正确且无断路。 |

    7. 总结和推荐


    综合评估:
    OD1238-24HB01A 直流风扇凭借其高效的散热性能、超长寿命和多样化功能成为市场上的优秀选择。尤其在高负载工业环境中表现出色,能显著提升设备整体运行稳定性。
    推荐意见:
    强烈推荐给对散热性能要求高的用户,特别是数据中心、医疗设备及工业自动化领域。其出色的性价比和技术规格使其成为市场上不可多得的优质产品。
    最终结论:★★★★★(5/5)

    备注:所有信息仅供参考,具体使用前请参阅完整技术手册。

OD1238-12HB01A参数

参数
长*宽*高 120mm*38mm*120mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-12HB01A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-12HB01A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-12HB01A OD1238-12HB01A数据手册

OD1238-12HB01A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 195.7459
5+ ¥ 182.6962
10+ ¥ 179.4338
20+ ¥ 179.4338
50+ ¥ 179.4338
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 195.74
