OD9220-24MB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: OD9220-24MB
供应商: 国内现货
标准整包数: 500

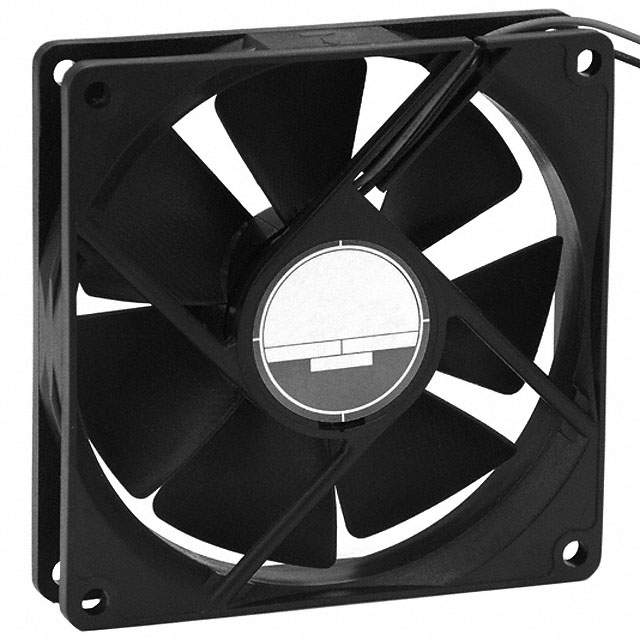

ORION FANS 风扇和热管理 OD9220-24MB

OD9220-24MB概述

    电子元器件产品技术手册:OD9220 系列 DC 风扇

    1. 产品简介


    OD9220 系列 DC 风扇是 Orions Fans 推出的一款高性能风扇,适用于各种需要高效散热的应用场景。这类风扇广泛应用于计算机、服务器、工业设备、通信设备等领域。OD9220 系列 DC 风扇的主要功能包括高效的空气流动、低噪音运行、长寿命和广泛的适用温度范围。这些特点使其成为高性能电子产品中的理想选择。

    2. 技术参数


    | 参数 | 规格 |
    | : | : |
    | 尺寸 | 92x20mm (3.6”x 0.79”) |
    | 框架和叶轮材料 | PBT, UL94V-0 塑料 |
    | 连接方式 | 2x 铝线 24AWG |
    | 轴承系统 | 双滚珠轴承 |
    | 绝缘电阻 | 10M 欧姆(500VDC) |
    | 工作电压 | 12V / 24V DC |
    | 额定电流 | 0.12A ~ 0.25A |
    | 最大静态压力 | 0.11“H2O ~ 0.13“H2O |
    | 噪音等级 | 31 dB ~ 36.7 dB |
    | 转速 | 2400 RPM ~ 2700 RPM |
    | 风量 | 28 CFM ~ 32 CFM |
    | 预期寿命 (L10) | 65,000 小时(45°C) |
    | 工作温度范围 | -10°C ~ 70°C |
    | 存储温度范围 | -40°C ~ +80°C |

    3. 产品特点和优势


    OD9220 系列 DC 风扇具备多种独特功能和优势:
    - 高效率和低噪音:通过先进的电机设计和流体动力学优化,实现了高效的空气流动和低噪音运行。
    - 长寿命:采用双滚珠轴承,确保了高达 65,000 小时的工作寿命,尤其在高温环境下表现更佳。
    - 宽温适应性:能够在 -10°C 到 70°C 的广泛温度范围内稳定工作,适合多种恶劣环境。
    - 可靠的绝缘性能:具有出色的绝缘性能,能够在高达 500VDC 的测试电压下保持 10M 欧姆的绝缘电阻。
    - 易于安装和维护:采用标准尺寸设计,便于集成到现有系统中,并且具有易于更换的结构,方便维护和升级。

    4. 应用案例和使用建议


    应用案例:
    OD9220 系列 DC 风扇广泛应用于计算机散热系统、服务器机房、通信设备、医疗设备等领域。例如,在一台高性能服务器中,OD9220 系列风扇可以有效降低内部组件的温度,延长硬件使用寿命,提高系统稳定性。
    使用建议:
    1. 散热优化:根据具体应用场景,选择适当的转速和风量型号,以实现最佳散热效果。
    2. 系统集成:考虑到风扇安装位置和方向对气流的影响,合理规划散热系统布局。
    3. 定期检查:定期检查风扇的工作状态,及时清理灰尘和异物,确保其正常运转。
    4. 环境监测:监控设备运行环境的温度变化,以便及时调整风扇工作模式,保持系统稳定。

    5. 兼容性和支持


    OD9220 系列 DC 风扇采用了标准接口和尺寸设计,可与其他品牌的同类产品互换使用。厂商提供全方位的技术支持和售后服务,包括产品咨询、技术指导和故障排除等服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 风扇噪音过高 | 检查风扇是否安装牢固,确认工作环境温度是否符合要求,必要时进行清洁或润滑处理。 |
    | 风扇转速不稳定 | 检查电源输入是否稳定,确认连接线路无松动或接触不良,确保符合规定电压和电流要求。 |
    | 风扇不启动 | 检查连接线路是否有断开或短路现象,重新插拔电源连接,确保供电正常。 |

    7. 总结和推荐


    综上所述,OD9220 系列 DC 风扇凭借其高效的空气流动、长寿命、宽温适应性和易于维护等特点,在众多应用场景中表现出色。无论是用于计算机、服务器还是工业设备,该系列产品均能发挥出色性能,为用户提供稳定可靠的支持。因此,强烈推荐该产品作为高效散热解决方案的选择。

OD9220-24MB参数

参数
长*宽*高 92mm*20mm*20mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OD9220-24MB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9220-24MB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9220-24MB OD9220-24MB数据手册

OD9220-24MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 14.25 ¥ 119.7
库存: 1
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
