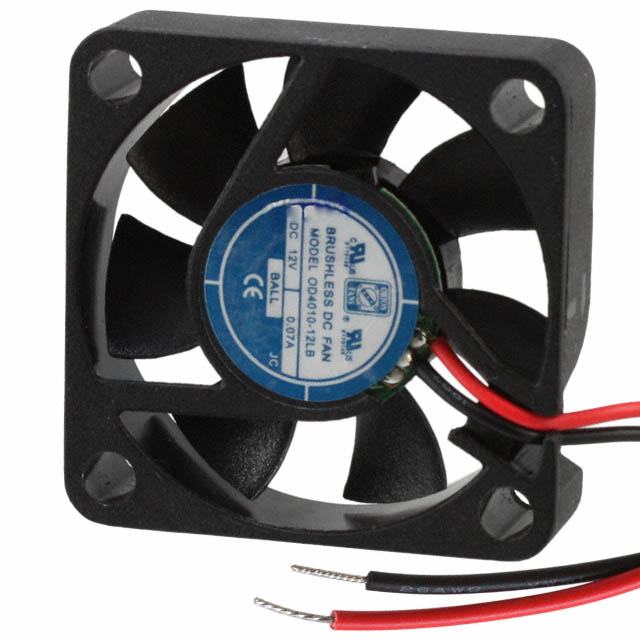

OD4010-12LB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 10.8V to 13.2V 5CFM 14dB 40 X 40 X 10.5mm Low Speed
供应商型号: ET-4035302
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD4010-12LB

OD4010-12LB概述

    # OD4010 系列直流风扇技术手册解读

    一、产品简介


    基本介绍
    OD4010 系列风扇属于紧凑型直流风扇,其尺寸为 40 mm × 40 mm × 10.5 mm(约 1.6" × 0.4"),适用于多种设备和系统。该系列产品涵盖 5V、12V 和 24V 三种电压等级,具有高效率、低噪音及长久使用寿命的特点。产品广泛应用于计算机、工业设备、通信设备等领域,是散热解决方案的理想选择。

    二、技术参数


    | 参数 | 技术规格 |

    | 尺寸 | 40 mm × 40 mm × 10.5 mm |
    | 电压范围 | 5V: 4~5.5V,12V: 10.8~13.2V,24V: 21.6~26.4V |
    | 输入功率 | 0.30~1.45W |
    | 额定电流 | 0.04~0.1A |
    | 转速 | 4000~10000 RPM |
    | 气流 | 4.7~12 CFM |
    | 噪音 | 20.1~38.2 dB |
    | 最大静压 | 0.07~0.34" H₂O |
    | 轴承系统 | 双滚珠轴承 |
    | 工作温度 | -20°C 至 +65°C |
    | 存储温度 | -20°C 至 +75°C |
    | 寿命 | 60,000 小时(L10 @ 45°C) |

    三、产品特点和优势


    独特功能与优势
    1. 高效节能:采用无刷直流电机设计,确保运行效率高且功耗低。
    2. 长寿命:通过使用双滚珠轴承,提升机械稳定性,延长产品寿命至 60,000 小时。
    3. 灵活供电:提供多种电压版本以满足不同设备需求。
    4. 安全保护:具备自动重启、自动断电、极性保护及电子过载保护功能。
    5. 扩展选项:支持多种附加功能,如转速信号输出、报警信号输出及 PWM 控制输入。
    6. UL 认证材料:框架和叶轮均由阻燃塑料制成(UL94 V-0 级),保证可靠性与安全性。

    四、应用案例和使用建议


    应用场景
    - 计算机散热:适用于服务器机箱或工作站内的热源散热。
    - 工业设备:适合高温或高湿度环境下工作的电子设备。
    - 通信设施:保障网络设备稳定运行,降低故障率。
    使用建议
    1. 根据功耗选择型号:根据设备的散热需求,优先选择对应电压和气流的型号。
    2. 注意安装空间:40 mm × 40 mm 的紧凑尺寸需考虑安装位置的兼容性。
    3. 优化布线:建议使用较短的电线以减少信号干扰,同时连接标准规格的导线(如 26AWG 或 28AWG)。
    4. 关注环境因素:在极端温度环境中运行时,应定期检查风扇状态并清洁灰尘积累。

    五、兼容性和支持


    兼容性
    - 接口标准:标准两根引脚连接(OD4010-XXHHB/XXHB)或三根引脚连接(带信号输出)。
    - 设备适配:适用于各类计算机主板、工控设备及网络交换机等。
    厂商支持
    - Knight Electronics 提供专业的技术支持与售后服务。
    - 产品资料和更新信息可通过官网获取。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇启动延迟 | 检查电压是否在额定范围内;调整外部电源。 |
    | 噪音水平较高 | 清理风扇叶片上的灰尘;确保良好的通风环境。 |
    | 风量不足 | 检查是否有外部阻碍物影响空气流动;更换更大风量型号。 |
    | 故障代码显示异常 | 联系厂家进行维修或返厂检测。 |

    七、总结和推荐


    综合评估
    OD4010 系列风扇以其紧凑的设计、高效的性能和多样的可选配置成为市场上备受推崇的散热解决方案之一。凭借其出色的机械结构、卓越的耐用性和广泛的适用性,该系列风扇适用于多种专业应用场景。
    推荐结论
    强烈推荐此系列产品用于需要高效、可靠的散热解决方案的场合。无论是工业设备还是高要求的通信系统,OD4010 系列都能提供令人满意的表现。
    最终结论:推荐使用。

OD4010-12LB参数

参数
长*宽*高 40mm*10.5mm*10.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD4010-12LB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD4010-12LB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD4010-12LB OD4010-12LB数据手册

OD4010-12LB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.5735 ¥ 114.6964
10+ $ 12.4995 ¥ 105.6207
25+ $ 11.385 ¥ 96.2033
50+ $ 11.0127 ¥ 93.0572
100+ $ 10.6989 ¥ 90.4059
250+ $ 10.2669 ¥ 86.7555
500+ $ 9.9138 ¥ 83.772
1000+ $ 9.7837 ¥ 82.6722
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 114.69
