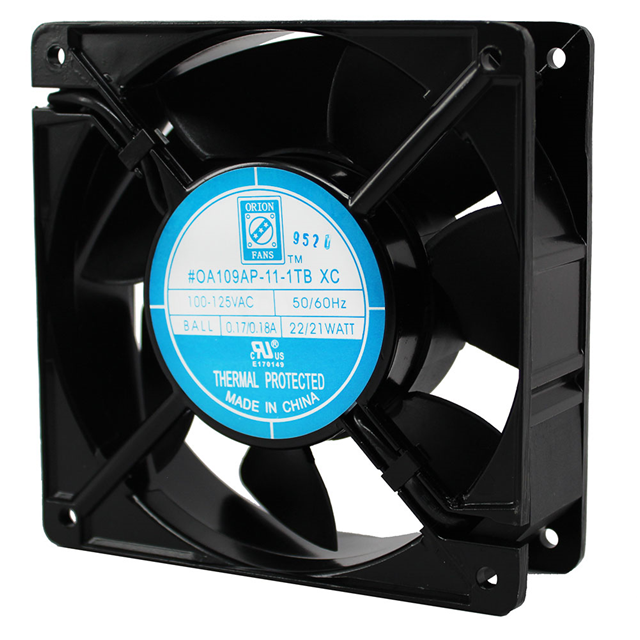

OA109AP-11-1TBXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 120V 110CFM/131CFM 43dB/47dB 120 X 120 X 38mm High Speed
供应商型号: 4153792
供应商: element14
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-11-1TBXC

OA109AP-11-1TBXC概述

    电子元器件产品技术手册

    1. 产品简介


    OA109 'XC Series' AC风扇是一款高性能的交流风扇,适用于各种工业和商业应用。该产品采用铝合金压铸框架,配备PBT、UL94V-0塑料叶轮,能够在广泛的温度范围内稳定运行。该风扇适用于需要高气流、低噪音和长寿命的应用场合。

    2. 技术参数


    - 型号:OA109AP-11-1 B XC, OA109AP-22-1 B XC
    - 电压:115VAC / 230VAC
    - 额定功率(50/60Hz):21W / 22W
    - 额定电流:0.17A / 0.18A(115V),0.10A / 0.11A(230V)
    - 频率:50Hz / 60Hz
    - 额定转速(RPM):2800 / 3300(115V),2800 / 3300(230V)
    - 气流(CFM):110 / 131(115V),110 / 131(230V)
    - 噪声水平(dB):43 / 47(115V),43 / 47(230V)
    - 最大静压(H2O):0.38” / 0.49”
    - 轴承系统:双球轴承
    - 绝缘电阻:>100M欧姆(500VDC)
    - 介电强度:1分钟,1500VAC,50/60Hz
    - 工作温度范围:-10°C ~ +65°C
    - 存储温度范围:-20°C ~ +80°C
    - 预期寿命:60,000小时(L10在40°C)

    3. 产品特点和优势


    - 高性能:高气流和低噪音设计使其在各种环境中都能保持高效运转。
    - 坚固耐用:铝合金压铸框架和PBT塑料叶轮确保了良好的机械强度和耐久性。
    - 高可靠性:双球轴承和热保护电机提供了长寿命和可靠的性能。
    - 宽电压范围:能够适应115VAC和230VAC两种电压输入,灵活性更高。
    - 低能耗:在保证高性能的同时,也实现了低能耗的设计。

    4. 应用案例和使用建议


    - 应用案例:OA109风扇广泛应用于电信设备、服务器机柜、医疗设备等领域,因其能够提供稳定的空气流动和低噪音的特性而备受青睐。
    - 使用建议:为了确保最佳性能,建议安装时选择合适的通风孔尺寸,并避免长时间在极端温度条件下运行。此外,定期清洁风扇叶片可以延长使用寿命并减少噪音。

    5. 兼容性和支持


    - 兼容性:该风扇配备了标准的连接器,可以方便地与其他标准电子设备进行连接。
    - 支持:制造商提供了详尽的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题:风扇启动困难或停止工作。
    - 解决方案:检查电源连接是否正常,确认电压设置是否正确。
    - 问题:噪音过大。
    - 解决方案:检查是否有异物堵塞风扇,或者尝试清洁风扇叶片。
    - 问题:风扇运行不稳定。
    - 解决方案:确保安装环境符合工作温度要求,并检查是否有电磁干扰。

    7. 总结和推荐


    OA109 'XC Series' AC风扇凭借其出色的性能、坚固的结构和长寿命的特点,在众多应用中表现出色。无论是对于需要高性能和高可靠性的工业设备还是对噪音有严格要求的商业场所,这款风扇都是一个理想的选择。因此,我们强烈推荐此产品用于各种严苛的工作环境。

OA109AP-11-1TBXC参数

参数
长*宽*高 119.5mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OA109AP-11-1TBXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-11-1TBXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-11-1TBXC OA109AP-11-1TBXC数据手册

OA109AP-11-1TBXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
