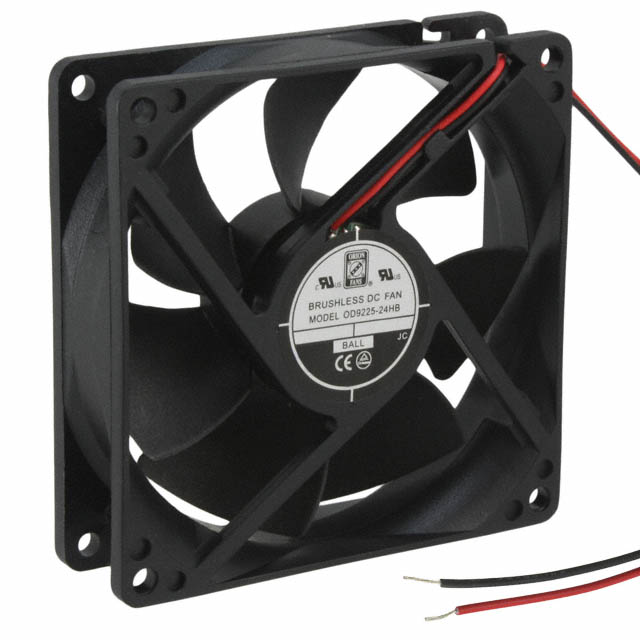

OD9225-24HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 22.6V to 26.4V 53CFM 35dB 92.5 X 92.5 X 25mm High Speed
供应商型号: 4035397
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD9225-24HB

OD9225-24HB概述

    OD9225 系列 DC 风扇技术手册

    1. 产品简介


    OD9225 系列风扇是 Orion Fans 推出的一款高效直流(DC)冷却风扇,广泛应用于需要稳定、高效散热的场合。该系列风扇采用先进的 PBT(聚对苯二甲酸丁二醇酯)UL94V-0 塑料材料制造,具有坚固耐用的特点。风扇的框架与叶轮尺寸为 92x25 毫米(约 3.62x1.00 英寸),便于安装和集成到各种设备中。

    2. 技术参数


    以下是 OD9225 系列风扇的技术规格和性能参数:
    | 型号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 直流电压 | 电压范围 | 电流(A) | 最大静压(H2O) |

    | OD9225-12HHB | 3300 | 60 | 40 | 12 | 10.8~13.2 | 0.29 | 0.17 |
    | OD9225-12HB | 2900 | 53 | 35 | 12 | 10.8~13.2 | 0.24 | 0.13 |
    | OD9225-12MB | 2400 | 44 | 31 | 12 | 10.8~13.2 | 0.15 | 0.09 |
    | OD9225-12LB | 2100 | 39 | 28 | 12 | 10.8~13.2 | 0.10 | 0.07 |
    | OD9225-12LLB | 1600 | 27 | 18 | 12 | 10.8~13.2 | 0.07 | 0.04 |
    | OD9225-24HB | 2900 | 53 | 35 | 24 | 22.6~26.4 | 0.14 | 0.13 |
    | OD9225-24MB | 2400 | 44 | 31 | 24 | 22.6~26.4 | 0.09 | 0.09 |
    | OD9225-24LB | 2100 | 39 | 28 | 24 | 22.6~26.4 | 0.05 | 0.07 |
    | OD9225-48HB | 2800 | 50 | 33 | 48 | 43.2~52.8 | 0.09 | 0.24 |

    3. 产品特点和优势


    - 高可靠性:OD9225 系列风扇采用了双球轴承系统,确保长期运行时的稳定性。其 L10 寿命(在 40°C 条件下)高达 60,000 小时。
    - 节能高效:风扇采用无刷直流电机设计,具备自动重启功能,并具有极高的能效比。
    - 环境适应性强:工作温度范围为 -10°C 至 70°C,存储温度范围为 -40°C 至 80°C,适用于多种严苛的工作环境。
    - 易于集成:92x25 毫米的紧凑尺寸和两种类型的轴承选项(球轴承和滑动轴承),使其能够灵活安装于不同的设备中。

    4. 应用案例和使用建议


    - 服务器机柜:OD9225 系列风扇广泛用于服务器机柜中,以确保电子组件的稳定运行。建议根据机柜的具体布局和散热需求选择合适转速的风扇型号。
    - 工业控制设备:在一些工业自动化控制系统中,风扇可以有效防止过热,提高系统的可靠性和使用寿命。建议根据系统的工作温度范围和散热需求选择合适的风扇。
    - 医疗器械:这些风扇也常用于医疗设备中,要求高可靠性和安静运行。应考虑选用低噪音版本,以减少对患者的干扰。

    5. 兼容性和支持


    OD9225 系列风扇具备良好的兼容性,可与不同电压等级(12V、24V、48V)的电源配套使用。制造商 Knight Electronics 提供全面的技术支持,包括产品选型、安装指导和技术咨询服务。此外,产品符合 RoHS 标准,环保安全。

    6. 常见问题与解决方案


    - Q: 风扇噪音过大?
    A: 可能是轴承磨损导致的。建议检查并更换轴承或整个风扇单元。
    - Q: 风扇不启动?
    A: 首先确认供电电压是否正确。如果电压正常,可能是电机故障,需联系制造商进行维修或更换。
    - Q: 风扇停转后无法自动重启?
    A: 确认是否有电源波动或其他外部因素干扰。若没有外部因素,可能是内部保护电路的问题,建议联系技术支持。

    7. 总结和推荐


    OD9225 系列风扇以其出色的性能和耐用性在市场上脱颖而出,特别适合需要高效、稳定散热的应用场景。无论是服务器机柜、工业自动化还是医疗器械,这些风扇都能提供卓越的表现。结合制造商提供的完善支持和服务,OD9225 系列风扇是您散热解决方案的理想选择。强烈推荐使用。

OD9225-24HB参数

参数
长*宽*高 92.5mm*25mm*25mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD9225-24HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9225-24HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9225-24HB OD9225-24HB数据手册

OD9225-24HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.7584
5+ ¥ 93.8481
10+ ¥ 87.5915
20+ ¥ 86.0274
50+ ¥ 86.0274
库存: 49
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 97.75
