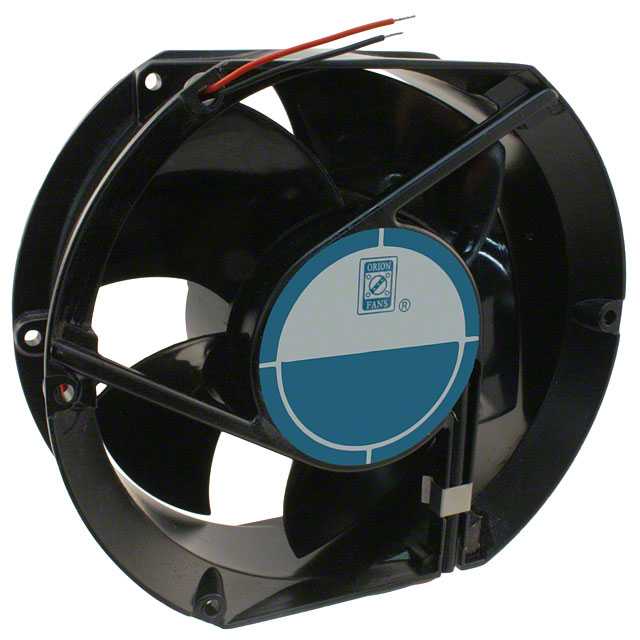

OD172SAP-12HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Ball Bearing 12V 1.9A 3700RPM 235CFM 50dB Flange Mount
供应商型号: N-OD172SAP-12HB
供应商: 云汉优选
标准整包数: 1
ORION FANS 风扇和热管理 OD172SAP-12HB

OD172SAP-12HB概述

    电子元器件产品技术手册解析:OD172S 系列 DC 风扇

    产品简介


    OD172S 系列是由Orion Fans公司生产的直流风扇,广泛应用于需要高效率和长寿命散热的应用场合。该系列风扇具有多种电压选项(12V、24V 和 48V),可以适应不同的供电需求。通过使用铝合金框架和高性能塑料材料,OD172S 系列在各种工业环境中都能表现出色。

    技术参数


    - 尺寸: 172x150x51mm (6.7”x 5.9”x 2.0”)
    - 电压范围: 12V, 24V, 48V
    - 风扇速度:
    - 12V:
    - 高速档: 3800 RPM, 290 CFM, 56 dB
    - 中速档: 3200 RPM, 230 CFM, 52 dB
    - 低速档: 2500 RPM, 180 CFM, 42 dB
    - 最低速档: 1600 RPM, 125 CFM, 32 dB
    - 24V:
    - 高速档: 3900 RPM, 300 CFM, 57 dB
    - 中速档: 3300 RPM, 235 CFM, 52 dB
    - 低速档: 2500 RPM, 180 CFM, 42 dB
    - 最低速档: 1600 RPM, 125 CFM, 32 dB
    - 48V:
    - 高速档: 3900 RPM, 300 CFM, 57 dB
    - 中速档: 3300 RPM, 235 CFM, 52 dB
    - 低速档: 2500 RPM, 180 CFM, 42 dB
    - 最低速档: 1600 RPM, 125 CFM, 32 dB
    - 最大静态压力: 0.98" H2O
    - 使用寿命 (L10): 球轴承 40,000 小时(60°C)
    - 工作温度范围: -20°C ~ +75°C
    - 存储温度范围: -40°C ~ +80°C
    - 重量: 约1.8磅
    - 绝缘电阻: 10MΩ 之间引线和框架(500VDC)
    - 介电强度: 500VAC 下 1 分钟,泄漏电流<500 微安

    产品特点和优势


    1. 高效率:OD172S 系列提供了多种风扇速度选项,可以满足不同工作条件下的需求。
    2. 长寿命:使用球轴承设计,可保证40,000小时的使用寿命,适合长时间运行的应用。
    3. 耐用性:采用铝合金框架和UL94V-0级塑料,使风扇在恶劣环境中也能稳定运行。
    4. 低噪音:最高静音模式下仅产生32分贝的噪音,适用于对噪音敏感的应用场合。
    5. 多种控制方式:可选配测速计、报警器、热敏电阻、PWM调速等功能,提升灵活性和可靠性。

    应用案例和使用建议


    - 数据中心:数据中心的服务器机柜中,OD172S 系列可作为高效冷却装置,确保服务器正常运行。
    - 工业自动化:工业生产线上,OD172S 系列用于电机和其他发热部件的散热。
    - 医疗设备:医疗成像设备中,风扇的低噪音特性使其能够安静地工作而不影响患者。
    使用建议:
    - 根据实际负载选择合适的风扇型号,以达到最佳散热效果。
    - 在高负荷情况下,优先选用高速档,以保证有效散热。
    - 定期检查风扇连接线和接口,确保长期稳定运行。

    兼容性和支持


    - 兼容性:OD172S 系列风扇与市面上大多数标准电源系统兼容。
    - 支持:Knight Electronics, Inc. 提供全面的技术支持和售后服务,确保客户顺利使用。

    常见问题与解决方案


    1. 问题: 风扇不启动
    - 解决方案: 检查电源连接是否正确,确认电源适配器输出电压与风扇要求一致。

    2. 问题: 风扇噪音过大
    - 解决方案: 调整至较低速度档位,或者检查是否有杂物阻碍风扇叶片。

    3. 问题: 风扇温度过高
    - 解决方案: 检查周围环境通风情况,确保风扇有足够的空间进行空气流通。

    总结和推荐


    总体而言,OD172S 系列风扇在多个方面表现出色,不仅具备高效率、长寿命和低噪音等优点,还提供了丰富的控制选项,使其成为广泛应用的理想选择。对于需要高性能、可靠性的工业、数据中心和医疗设备等应用,我们强烈推荐使用OD172S 系列风扇。

OD172SAP-12HB参数

参数
长*宽*高 172mm*50.8mm*150mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD172SAP-12HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD172SAP-12HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD172SAP-12HB OD172SAP-12HB数据手册

OD172SAP-12HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
