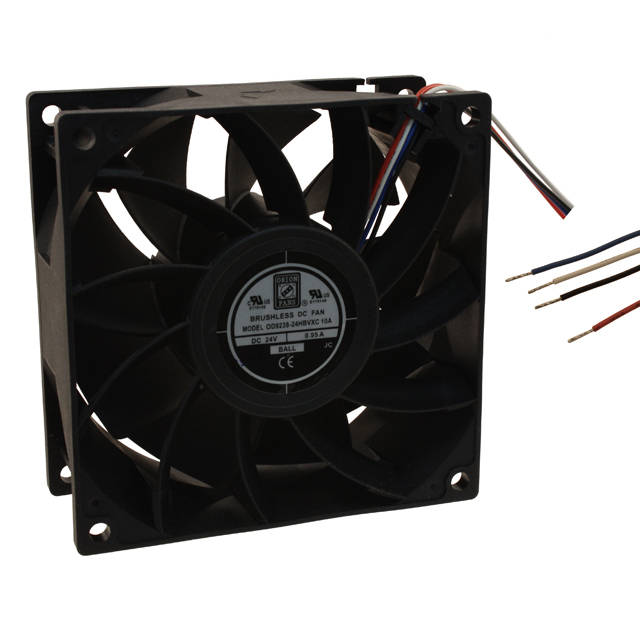

OD9238-24HBVXC10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 135CFM 58dB 92.5 X 92.5 X 38mm High Speed/High Static Pressure
供应商型号: 4035472
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD9238-24HBVXC10A

OD9238-24HBVXC10A概述

    OD9238 VA Series 产品技术手册

    1. 产品简介


    OD9238 VA 系列是专为高压力环境设计的轴流风扇,主要用于工业、医疗、通信及消费电子产品等领域。它采用了高性能的PBT(聚对苯二甲酸丁二醇酯)塑料框架和叶轮,确保在高负荷运行时具有良好的稳定性和耐用性。

    2. 技术参数


    | 参数 | 值 |

    | 产品型号 | OD9238 |
    | 框架/叶轮材质 | PBT,UL94V-0 |
    | 防护等级 | IP55 |
    | 速度范围 | 4400~5400 RPM |
    | 空气流量 | 108~135 CFM |
    | 噪音水平 | 52.5~61.2 dB |
    | 电压范围 | 12, 24, 48 VDC |
    | 额定功率 | 9W ~ 16.8W |
    | 最大静压 | 0.75 “H2O |
    | 工作温度范围 | -10°C ~ 70°C |
    | 存储温度范围 | -40°C ~ +80°C |
    | 重量 | 约0.42磅 |
    | 尺寸 | 92x38mm(3.62" x 1.5") |

    3. 产品特点和优势


    - 高性能:OD9238 VA 系列拥有高达5400 RPM 的转速和135 CFM 的空气流量,非常适合需要强大通风能力的应用场合。
    - 长寿命:该风扇的设计使用寿命长达75,000小时(在40°C 下),远超普通风扇的寿命。
    - 安全可靠:电机采用无刷直流设计,自带自动重启和极性保护功能,确保运行稳定性。
    - 环境适应性强:能够在宽广的工作温度范围内稳定运行,同时具有良好的存储温度耐受性。

    4. 应用案例和使用建议


    OD9238 VA 系列广泛应用于数据中心、服务器机柜、医疗设备、通信基站等领域。在实际应用中,可以通过调整风扇的供电电压来优化性能和噪音水平。
    使用建议:
    - 在部署前检查风扇的电压与系统是否匹配,避免电压不匹配导致的损坏。
    - 定期检查风扇安装情况,确保其正确固定且未松动。
    - 针对高负荷运行环境,建议增加辅助散热措施以延长风扇寿命。

    5. 兼容性和支持


    该产品可与多种电压电源和控制电路兼容,支持PWM信号进行调速。厂商提供全面的技术支持,包括产品文档下载、故障排查和维修服务。

    6. 常见问题与解决方案


    问题1:风扇启动困难
    - 解决方法:检查输入电压是否符合要求,确认风扇接线正确无误。
    问题2:风扇噪音过大
    - 解决方法:检查风扇是否稳固安装,必要时更换安装位置或增加隔音材料。
    问题3:风扇停止运转
    - 解决方法:查看电源线路连接是否松动或短路,确认控制系统是否正常工作。

    7. 总结和推荐


    综上所述,OD9238 VA 系列风扇凭借其出色的性能、长寿命和可靠性,在各种高压力环境下表现出色。特别适合需要高效能和稳定性的应用场景。我们强烈推荐该产品用于数据中心、医疗设备及其他高要求行业。

OD9238-24HBVXC10A参数

参数
长*宽*高 92.5mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD9238-24HBVXC10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9238-24HBVXC10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9238-24HBVXC10A OD9238-24HBVXC10A数据手册

OD9238-24HBVXC10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
